第三节 系统安装调试与检测验收

第三节  系统安装调试与检测验收

        水喷雾灭火系统安装调试包括系统主要组件等的安装、调试。

        一、系统主要组件安装

        （一）喷头安装
        （1）喷头安装应在系统试压、冲洗合格后进行。
        （2）喷头安装时，不得对喷头进行拆装、改动，并严禁给喷头附加任何装饰性涂层。
        （3）喷头安装应使用专用扳手，严禁利用喷头的框架施拧，喷头的框架、溅水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换。
        （4）安装前检查喷头的型号、规格、使用场所应符合设计要求。

        （二）报譬阀组安装

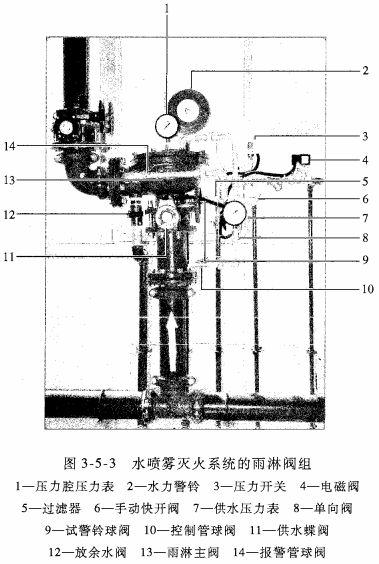

        （1）报警阀组安装前应对供水管网试压、冲洗合格。安装顺序为：先安装水源控制阀、报警阀，然后进行报警阀辅助管道的连接，水源控制阀、报警阀与配水干管的连接，应使水流方向一致。报警阀组安装的位置应符合设计要求；当设计无要求时，宜靠近保护对象附近并便于操作的地点。距室内地面高度宜为1.2 m，两侧与墙的距离不应小于0.5 m，正面与墙的距离不应小于1.2 m；报警阀组凸出部位之间的距离不应小于0.5 m。安装报警阀组的室内地面应有排水设施，水喷雾灭火系统的雨淋阀组如图3-5-3所示。

        （2）报警阀组安装应注意以下几点：
        1）报警阀组可采用电动开启、传动管开启或手动开启，开启控制装置的安装应安全可靠。水传动管的安装应符合湿式系统有关要求。
        2）报警阀组的观测仪表和操作阀门的安装位置应便于观测和操作。
        3）报警阀组手动开启装置的安装位置应在发生火灾时能安全开启和便于操作
        4）压力表应安装在报警阀的水源一侧。
         （三）系统的冲洗、试压
        1.系统冲洗
        （1）管网冲洗的水流流速、流量不应小于系统设计的水流流速、流量；管网冲洗宜分区、分段进行；水平管网冲洗时，其排水管位置应低于配水支管。
        （2）管网冲洗的水流方向应与灭火时管网的水流方向一致。
        （3）管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色、透明度基本一致时冲洗方可结束。
        （4）管网冲洗宜设临时专用排水管道，其排放应畅通和安全。排水管道的截面面积不得小于被冲洗管道截面面积的60%。
        （5）管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。
        2.系统试压
        系统管网安装完毕后进行的强度试验、严密性试验与其他自动喷水灭火系统相同，不再复述。

        二、系统调试

        （1）系统调试应在系统施工完成后进行。

        （2）系统调试应具备下列条件
         1）消防水池、消防水箱已储存设计要求的水量。
         2）系统供电正常。系统阀门均无泄漏。
         3）与系统配套的火灾自动报警系统处于工作状态。
        （3）系统调试方法
         1）报警阀调试宜利用检测、试验管道进行。自动和手动方式启动的雨淋阀，应在15s之内启动：公称直径大于200mm的雨淋报警阀调试时，应在60s之内启动，雨淋报警阀调试时，当报警水压为0.05MPa，水力警铃应发出报警铃声。
         2）水喷雾系统的联动试验，可采用专用测试仪表或其它方式。对火灾自动报警系统的各种探测器输入模拟火灾信号，火灾自动报警控制器应发出声光报警信号并启动水喷雾灭火系统。采用传动管启动的水喷雾系统联动试验时，启动一只喷头或试水装置，雨淋报警阀打开，系统管网压力开关或高位水箱流量开关应动作，消防水泵应自动启动。
         3）调试过程中，系统排出的水应通过排水设施全部排走。

        三、系统检测与验收

        （一）验收资料查验
        系统验收时，施工单位应提供下列资料：
        （1）验收申请报告、设计变更通知书、竣工图。
        （2）工程质量事故处理报告。
        （3）施工现场质量管理检查记录。
        （4）系统施工过程质量管理检查记录。
        （5）系统质量控制检查资料。
        （二）各组件检测验收

   1.系统供水水源、消防泵验收
         系统供水水源、消防泵的验收要求与其他水灭火系统相同，这里不复述。
        2.报警阀组验收
        （1）报警阀组的各组件应符合产品标准要求。
        （2）报警阀安装地点的常年温度应不小于4℃。
        （3）水力警铃的设置位置应正确。测试时，水力警铃喷嘴处压力不应小于0.05MPa，且距水力警铃3 m远处警铃声声强不应小于70dB。
        （4）打开手动试水阀或电磁阀时，报警阀组动作应可靠。
        （5）控制阀均应锁定在常开位置。
        （6）与火灾自动报警系统的联动控制应符合设计要求。
        3.管网验收
        （1）管道的材质、管径、接头、连接方式及采取的防腐、防冻措施，应符合设计规范规定及设计要求。
        （2）管网排水坡度及辅助排水设施应符合相关规定。
        （3）系统中的试水装置、试水阀应符合设计要求。
        （4）管网不同部位安装的报警阀组、闸阀、止回阀、电磁阀、柔性接头、排水管，泄压阀等，均应符合设计要求。
        （5）报警阀后的管道上不应安装其它用途的支管或阀门。
        （6）配水支管、配水管、配水干管设置的支架、吊架和防晃支架，应符合相关规定。
        4.喷头验收。
        （1）喷头设置场所、规格、型号等应符合设计要求。
        （2）喷头安装间距，喷头与障碍物的距离应符合设计要求。
        （3）各种不同规格的喷头均应有一定数量的备用品，其数量不应小于安装总数的1％，且每种备用喷头不应少于10个。
        5.水泵接合器数量及进水管验收

        水泵接合器数量及进水管位置应符合设计要求，消防水泵接合器应进行充水试验，且系统最不利点的压力、流量应符合设计要求。
       6.系统流量、压力的验收
      系统流量、压力的验收，应通过系统流量压力检测装置进行放水试验，并应符合设计要求。
