自动喷水灭火系统的设计应以《自动喷水灭火系统设计规范》（GB 50084-2017） 等国家标准和规范为依据，根据设置场所和保护对象特点，确定火灾危险等级、防护目的和设计基本参数。
一、火灾危险等级
自动喷水灭火系统设置场所的火灾危险等级共分为4类8级，即轻危险级、中危险级(Ⅰ、Ⅱ级)、严重危险级(Ⅰ、Ⅱ级)和仓库危险级(Ⅰ、Ⅱ、Ⅲ级)。
（一）轻危险级
一般指可燃物品较少、火灾放热速率较低、外部增援和人员疏散较容易的场所。
（二）中危险级
一般指内部可燃物数量、火灾放热速率中等，火灾初期不会引起剧烈燃烧的场所。大部分民用建筑和工业厂房划归中危险级。根据此类场所种类多、范围广的特点，再细分为中危险级Ⅰ级和中危险级Ⅱ级。
（三）严重危险级
一般指火灾危险性大，且可燃物品数量多，火灾发生时容易引起猛烈燃烧并可能迅速蔓延的场所。
（四）仓库危险级
根据仓库储存物品及其包装材料的火灾危险性，将仓库火灾危险等级划分为Ⅰ、Ⅱ、Ⅲ级。仓库危险级Ⅰ级一般是指储存食品、烟酒以及用木箱、纸箱包装的不燃或难燃物品的场所；仓库危险级Ⅱ级一般是指储存木材、纸、皮革等物品和用各种塑料瓶、盒包装的不燃物品及各类物品混杂储存的场所；仓库危险级Ⅲ级一般是指储存A组塑料与橡胶及其制品等物品的场所。
自动喷水灭火系统设置场所火灾危险等级举例见表3-3-1。
表3-3-1 自动喷水灭火系统设置场所火灾危险等级举例
| 火灾危险等级 | 设置场所 | |
| 轻危险级 | 住宅建筑、幼儿园、老年人建筑、建筑高度为 ２４ｍ及以下的旅馆、办公楼；仅在走道设 置闭式系统的建筑等 | |
| 中危险级 | Ⅰ级 | 1.高层民用建筑：旅馆、办公楼、综合楼、邮政楼、金融电信楼、指挥调度楼、广播电视 楼（塔）等 2.公共建筑（含单多高层）：医院、疗养院；图书馆（书库除外）、档案馆、展览馆（厅） 影剧院、音乐厅和礼堂（舞台除外）及其他娱乐场所；火车站和飞机场及码头的建筑 总建筑面积小于 5000ｍ２的商场、总建筑面积小于1000ｍ２的地下商场等 3.文化遗产建筑：木结构古建筑、国家文物保护单位等 4.工业建筑：食品、家用电器、玻璃制品等工厂的备料与生产车间等；冷藏库、钢屋架 等建筑构件 |
| Ⅱ级 | （1）民用建筑：书库、舞台（葡萄架除外）、汽车停车场（库）、总建筑面积5000ｍ２及以上的商场、总建筑面积 1000ｍ２及以上的地下商场、净空高度不超过８ｍ、物品高度不超过３.５ｍ的超级市场等 （2）工业建筑：棉毛麻丝及化纤的纺织、织物及制品、木材木器及胶合板、谷物加工、烟 草及制品、饮用酒（啤酒除外）、皮革及制品、造纸及纸制品、制药等工厂的备料与生产车间等 | |
| 严重 危险级 | Ⅰ级 | 印刷厂、酒精制品、可燃液体制品等工厂的备料与车间、净空高度不超过8m、物品高度超过3.5m的超级市场等 |
| Ⅱ级 | 易燃液体喷雾操作区域、固体易燃物品、可燃的气溶胶制品、溶剂清洗、喷涂油漆、沥青制品等工厂的备料及生产车间、摄影棚、舞台葡萄架下部 | |
| 仓库 危险级 | Ⅰ级 | 食品、烟酒；木箱、纸箱包装的不燃难燃物品等 |
| Ⅱ级 | 木材、纸、皮革、谷物及制品、棉毛麻丝化纤及制品、家用电器、电缆、B组塑料与橡胶及其制品、钢塑混合材料制品、各种塑料瓶盒包装的不燃物品及各类物品混杂储存的仓库等 | |
| Ⅲ级 | A组塑料与橡胶及其制品；沥青制品等 | |
| 备注 | A组塑料、橡胶：丙烯腈-丁二烯-苯乙烯共聚物(ABS)、缩醛(聚甲醛)、聚甲基丙烯酸甲酯、玻璃纤维增强聚酯(FRP)、热塑性聚酯(PET)、聚丁二烯、聚碳酸酯、聚乙烯、聚丙烯、聚苯乙烯、聚氨基甲酸酯、高增塑聚氯乙烯(PVC，如人造革、胶片等)、苯乙烯-丙烯腈(SAN)等。丁基橡胶、乙丙橡胶(EPDM)、发泡类天然橡胶、腈橡胶(丁腈橡胶)、聚酯合成橡胶、丁苯橡胶(SBR)等 B组塑料、橡胶：醋酸纤维素、醋酸丁酸纤维素、乙基纤维素、氟塑料、锦纶(锦纶6、锦纶6/6)、三聚氰胺甲醛、酚醛塑料、硬聚氯乙烯(PVC，如管道、管件等)、聚偏二氟乙烯(PVDC)、聚偏氟乙烯(PVDF)、聚氟乙烯(PVF)、脲甲醛等；氯丁橡胶、不发泡类天然橡胶、硅橡胶等。粉末、颗粒、压片状的A组塑料 | |
二、系统设计基本参数
自动喷水灭火系统的设计参数应根据建筑物的不同用途、规模及其火灾危险等级等因数确定。
（一）民用建筑和工业厂房的系统设计基本参数
对于民用建筑和工业厂房，采用湿式系统的设计基本参数应符合表3-3-2的规定。仅在走道设置洒水喷头的闭式系统，其作用面积应按最大疏散距离所对应的走道面积确定；在装有网格、栅板类通透性吊顶的场所，系统的喷水强度应按表3-3-2规定值的1.3倍确定；干式系统的作用面积按表3-3-2规定值的1.3倍确定。系统最不利点处喷头的工作压力不应低于0.05MPa。
表3-3-2 民用建筑和工业厂房采用湿式系统的设计基本参数
| 火灾危险等级 | 最大净空高度 h/m | 喷水强度 /【L/（min·m2）】 | 作用面积 /㎡ | |
| 轻危险级 |
8 | 4 | 160 | |
| 中危险级 | Ⅰ级 | 6 | 160 | |
| Ⅱ级 | 8 | |||
| 严重危险级 | Ⅰ级 | 12 | 260 | |
| Ⅱ级 | 16 | |||
（二）民用建筑和厂房高大空间场所的系统设计基本参数
民用建筑和厂房高大空间场所采用的湿式系统，其设计基本参数应符合表3-3-3的规定。表中未列入的场所，应根据该表规定场所的火灾危险性类比确定。当民用建筑高大空间场所的最大净空高度为12m＜h≤18m时，应采用非仓库型特殊应用喷头。最大净空高度超过8m的超级市场采用的湿式系统，其设计基本参数应按仓库湿式系统设计基本参数执行。
表3-3-3 民用建筑和厂房高大空间场所采用湿式系统的设计基本参数
| 适用场所 | 最大净空高度 h/m | 喷水强度 /【L/（min·m2）】 | 作用面积 /㎡ | 喷头间距 s/m | |
民用建筑 | 中庭、体育馆、 航站楼等 | 8＜h≤12 | 12 | 160 | 1.8≤s≤3.0 |
| 12＜h≤18 | 15 | ||||
影剧院、音乐厅、 会展中心等 | 8＜h≤12 | 15 | |||
| 12＜h≤18 | 20 | ||||
厂房 | 制衣制鞋、玩具、木器、 电子生产车间等 | 8＜h≤12 | 15 | ||
棉纺厂、麻纺厂、泡沫 塑料生产车间 | 20 | ||||
（三）不同仓库的系统设计基本参数
对于不同的仓库，系统的设计基本参数应根据仓库内物质的火灾危险性质、储存的方式以及系统所选用的喷头类型，按照《自动喷水灭火系统设计规范》（GB 50084-2017）的有关规定确定。
（1）仓库危险级Ⅰ级场所湿式系统的设计基本参数。火灾危险等级为仓库危险级Ⅰ级的储存仓库及类似场所，采用湿式系统时，其设计基本参数应符合表3-3-4的规定。
表3-3-4 仓库危险级I级场所湿式系统的设计基本参数
| 储存方式 | 最大净空高度 h/m | 最大储物高度 hs/m | 喷水强度 /【L/（min·m2）】 | 作用面积 /㎡ | 持续喷水时间 /h |
堆垛、托盘 | 9.0 | hs≤3.5 | 8.0 | 160 | 1.0 |
| 3.5＜hs≤6.0 | 10.0 | 200 | 1.5 | ||
| 6.0＜hs≤7.5 | 14.0 | ||||
单、双、 多排货架 | hs≤3.0 | 6.0 | 160 | ||
| 3.0＜hs≤3.5 | 8.0 | ||||
单、双排货架 | 3.5＜hs≤6.0 | 18.0 | 200 | ||
| 6.0＜hs≤7.5 | 14.0+1J | ||||
多排货架 | 3.5＜hs≤4.5 | 12.0 | |||
| 4.5＜hs≤6.0 | 18.0 | ||||
| 6.0＜hs≤7.5 | 18.0+1J |
注：1.货架储物高度大于7.5m时，应设置货架内置洒水喷头。顶板下洒水喷头的喷水强度不应低于18L/（min·m2），作用面积不应小于200㎡，持续喷水时间不应小于2.0h。
2.本表及表3-3-5、表3-3-8中字母“J”表示货架内置洒水喷头，“J”前的数字表示货架内置洒水喷头的层数。
（2）仓库危险级Ⅱ级场所湿式系统的设计基本参数。火灾危险等级为仓库危险级Ⅱ级的储存仓库及类似场所，采用湿式系统时，其设计基本参数应符合表3-3-5的规定。
表3-3-5 仓库危险级Ⅱ级场所湿式系统的设计基本参数
| 储存方式 | 最大净空高度 h/m | 最大储物高度 hs/m | 喷水强度 /【L/（min·m2）】 | 作用面积 /㎡ | 持续喷水时间 /h |
堆垛、托盘 | 9.0 | hs≤3.5 | 8.0 | 160 | 1.5 |
| 3.5＜hs≤6.0 | 16.0 | 200 | 2.0 | ||
| 6.0＜hs≤7.5 | 22.0 | ||||
单、双、 多排货架 | hs≤3.0 | 8.0 | 160 | 1.5 | |
| 3.0＜hs≤3.5 | 12.0 | 200 | |||
单、双排货架 | 3.5＜hs≤6.0 | 24.0 | 280 | 2.0 | |
| 6.0＜hs≤7.5 | 22.0+1J | 200 | |||
多排货架 | 3.5＜hs≤4.5 | 18.0 | |||
| 4.5＜hs≤6.0 | 18.0+1J | ||||
| 6.0＜hs≤7.5 | 18.0+2J |
注：货架储物高度大于7.5m时，应设置货架内置洒水喷头。顶板下洒水喷头的喷水强度不应低于20L/（min·m2），作用面积不应小于200㎡，持续喷水时间不应小于2.0h。
（3）仓库危险级Ⅲ级场所湿式系统的设计基本参数。火灾危险等级为仓库危险级Ⅲ级的储存仓库及类似场所，采用货架储存和堆垛储存方式时，其湿式系统的设计基本参数应分别符合表3-3-6和表3-3-7的规定。
表3-3-6 仓库危险级Ⅲ级货架储存场所湿式系统的设计基本参数
| 序号 | 最大净空高度 h/m | 最大储物高度 hs/m | 货架类型 | 喷水强度 /【L/（min·m2）】 | 货架内置洒水喷头 | ||
| 层数 | 高度/m | 流量系数k | |||||
| 1 | 4.5 | 1.5＜hs≤3.0 | 单、双、多 | 12.0 | — | — | — |
| 2 | 6.0 | 1.5＜hs≤3.0 | 单、双、多 | 18.0 | — | — | — |
| 3 | 7.5 | 3.0＜hs≤4.5 | 单、双、多 | 24.5 | — | — | — |
| 4 | 7.5 | 3.0＜hs≤4.5 | 单、双、多 | 12.0 | 1 | 3.0 | 80 |
| 5 | 7.5 | 4.5＜hs≤6.0 | 单、双 | 24.5 | — | — | — |
| 6 | 7.5 | 4.5＜hs≤6.0 | 单、双、多 | 12.0 | 1 | 4.5 | 115 |
| 7 | 9.0 | 4.5＜hs≤6.0 | 单、双、多 | 18.0 | 1 | 3.0 | 80 |
| 8 | 8.0 | 4.5＜hs≤6.0 | 单、双、多 | 24.5 | — | — | — |
| 9 | 9.0 | 6.0＜hs≤7.5 | 单、双、多 | 18.5 | 1 | 4.5 | 115 |
| 10 | 9.0 | 6.0＜hs≤7.5 | 单、双、多 | 32.5 | — | — | — |
| 11 | 9.0 | 6.0＜hs≤7.5 | 单、双、多 | 12.0 | 2 | 3.0、6.0 | 80 |
注：1.作用面积不应小于200m2,持续喷水时间不应小于2.0h。
2.序号4、6、7、11:货架内设置一排货架内置洒水喷头时,喷头的间距不应大于3.0m;设置两排或多排货架内置洒水喷头时,喷头的间距不应大于3.0m×2.4m。
3.序号9:货架内设置一排货架内置洒水喷头时,喷头的间距不应大于24m;设置两排或多排货架内置洒水喷头时,喷头的间距不应大于24m×24m。
4.序号8:应采用流量系数K等于161、202、242、363的洒水喷头。
5.序号10:应采用流量系数K等于242、363的洒水喷头。
6.货架储物高度大于7.5m时,应设置货架内置洒水喷头,顶板下洒水喷头的喷水强度不应低于22.0L/(min·m2)，作用面积不应小于200m2,持续喷水时间不应小于20h。
表3-3-7 仓库危险级Ⅲ级堆垛储存场所湿式系统的设计基本参数
最大净空高度 h/m | 最大储物高度 hs/m | 喷水强度/【L/（min·m2）】 | |||
| A | B | C | D | ||
| 7.5 | 1.5 | 8.0 | |||
| 4.5 | 3.5 | 16.0 | 16.0 | 12.0 | 12.0 |
| 6.0 | 24.5 | 20.5 | 20.5 | 16.5 | |
| 9.0 | 32.5 | 28.5 | 24.5 | 18.5 | |
| 6.0 | 4.5 | 24.5 | 22.0 | 20.5 | 16.5 |
| 7.5 | 6.0 | 32.5 | 28.5 | 24.5 | 18.5 |
| 9.0 | 7.5 | 36.5 | 34.5 | 28.5 | 22.5 |
注：1.A—袋装与无包装的发泡塑料橡胶；B—箱装的发泡塑料橡胶；C—袋装与无包装的不发泡塑料橡胶；D—箱装的不发泡塑料橡胶。
2.作用面积不应小于240㎡，持续喷水时间不应小于2.0h。
（4）混杂储存仓库湿式系统的设计基本参数。仓库危险级Ⅰ级、Ⅱ级的仓库中混杂储存有仓库危险级Ⅲ级的货品时，系统的设计基本参数应符合表3-3-8的规定。
表3-3-8 混杂储存仓库湿式系统的设计基本参数
| 储存货品 类 别 | 储存方式 | 最大净空高度h/m | 最大储物高度hs/m | 喷水强度【L/（min﹒㎡)】 | 作用面积 /㎡ | 持续喷 水时间 /h | |
| 储物中包括沥青制品或者箱装A组塑料、橡胶 | 堆垛与货架 | 9.0 | hs≤1.5 | 8 | 160 | 1.5 | |
| 4.5 | 1.5＜hs≤3.0 | 12 | 240 | 2.0 | |||
| 6.0 | 1.5＜hs≤3.0 | 16 | 240 | 2.0 | |||
| 5.0 | 3.0＜hs≤3.5 | ||||||
| 堆垛 | 8.0 | 3.0＜hs≤3.5 | 16 | 240 | 2.0 | ||
| 货架 | 9.0 | 1.5＜hs≤3.5 | 8+1J | 160 | 2.0 | ||
| 储物中包括袋装A组塑料、橡胶 | 堆垛与货架 | 9.0 | hs≤1.5 | 8 | 160 | 1.5 | |
| 4.5 | 1.5＜hs≤3.0 | 16 | 240 | 2.0 | |||
| 5.0 | 3.0＜hs≤3.5 | ||||||
| 堆垛 | 9.0 | 1.5＜hs≤2.5 | 16 | 240 | 2.0 | ||
| 储物中包括袋装不发泡 A组塑料、橡胶 | 堆垛与货架 | 60 | 1.5＜hs≤3.0 | 16 | 240 | 2.0 | |
| 储物中包括袋装发泡 A组塑料、橡胶 | 货架 | 6.0 | 1.5＜hs≤3.0 | 8+1J | 160 | 2.0 | |
| 储物中包括轮胎 或纸卷 | 堆垛与货架 | 9.0 | 1.5＜hs≤3.5 | 12 | 240 | 2.0 | |
注：1．无包装的塑料橡胶视同纸袋、塑料袋包装。
2．货架内置洒水喷头应采用与顶板下洒水喷头相同的喷水强度，用水量应按开放6只喷头确定。
（5）采用早期抑制快速响应喷头的系统设计基本参数。仓库和类似场所采用早期抑制快速响应喷头时，系统的设计基本参数不应低于表3-3-9的规定。

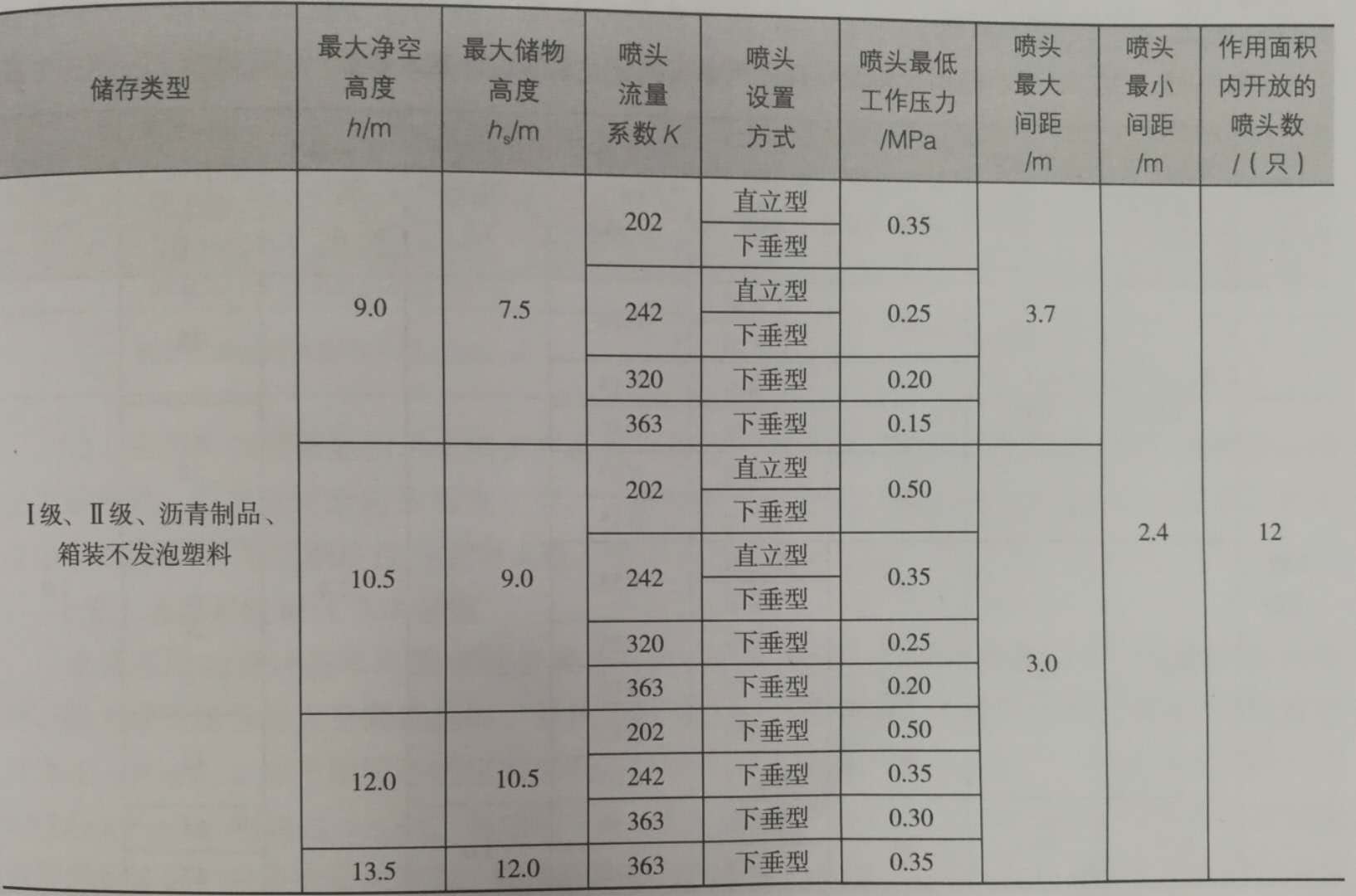

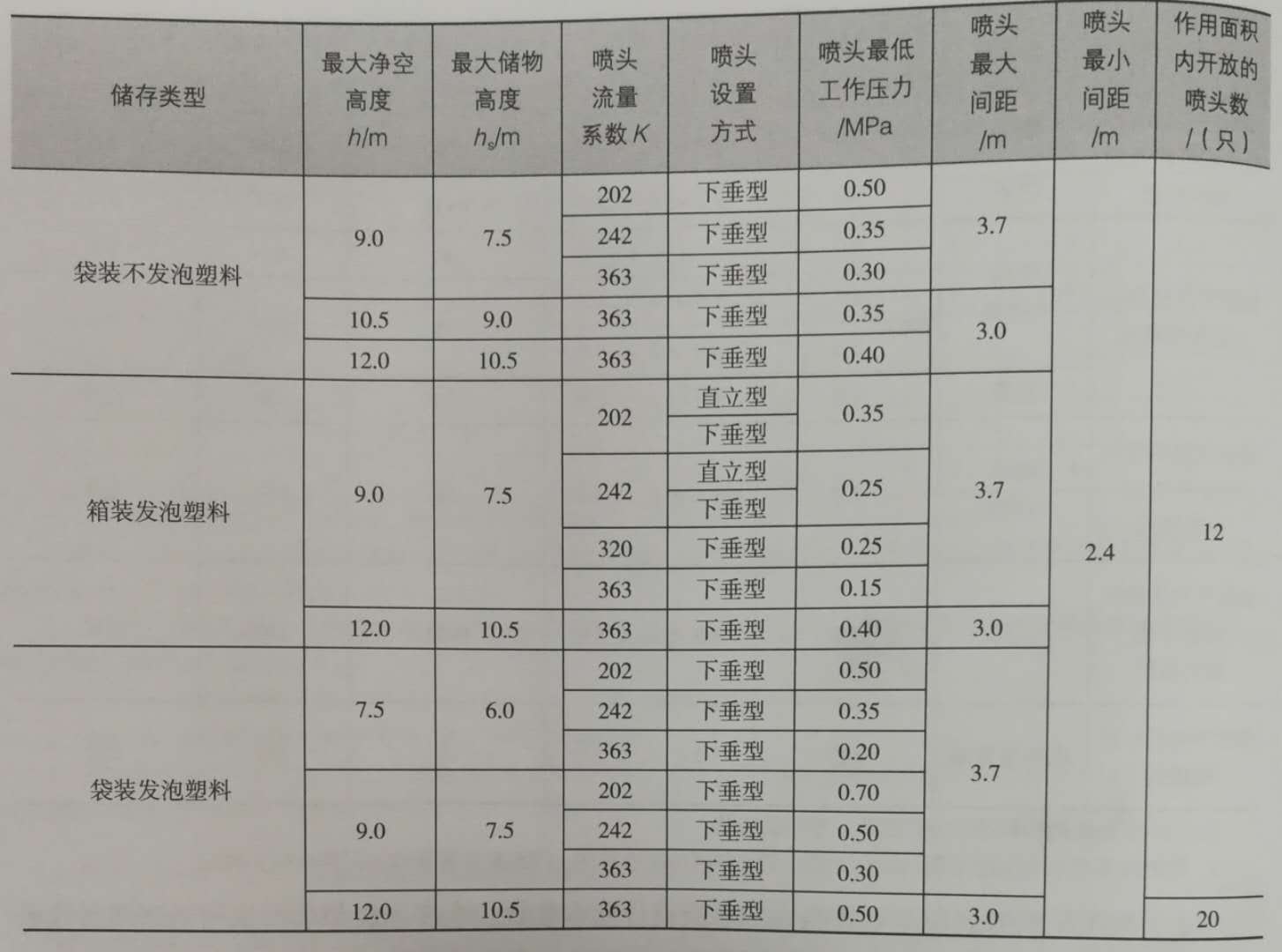

表3-3-9 采用早期抑制快速响应喷头的系统设计基本参数
续表
（6）采用仓库型特殊应用喷头的湿式系统设计基本参数。仓库和类似场所采用仓库型特殊应用喷头时，湿式系统的设计基本参数不应低于表3-3-10的规定。

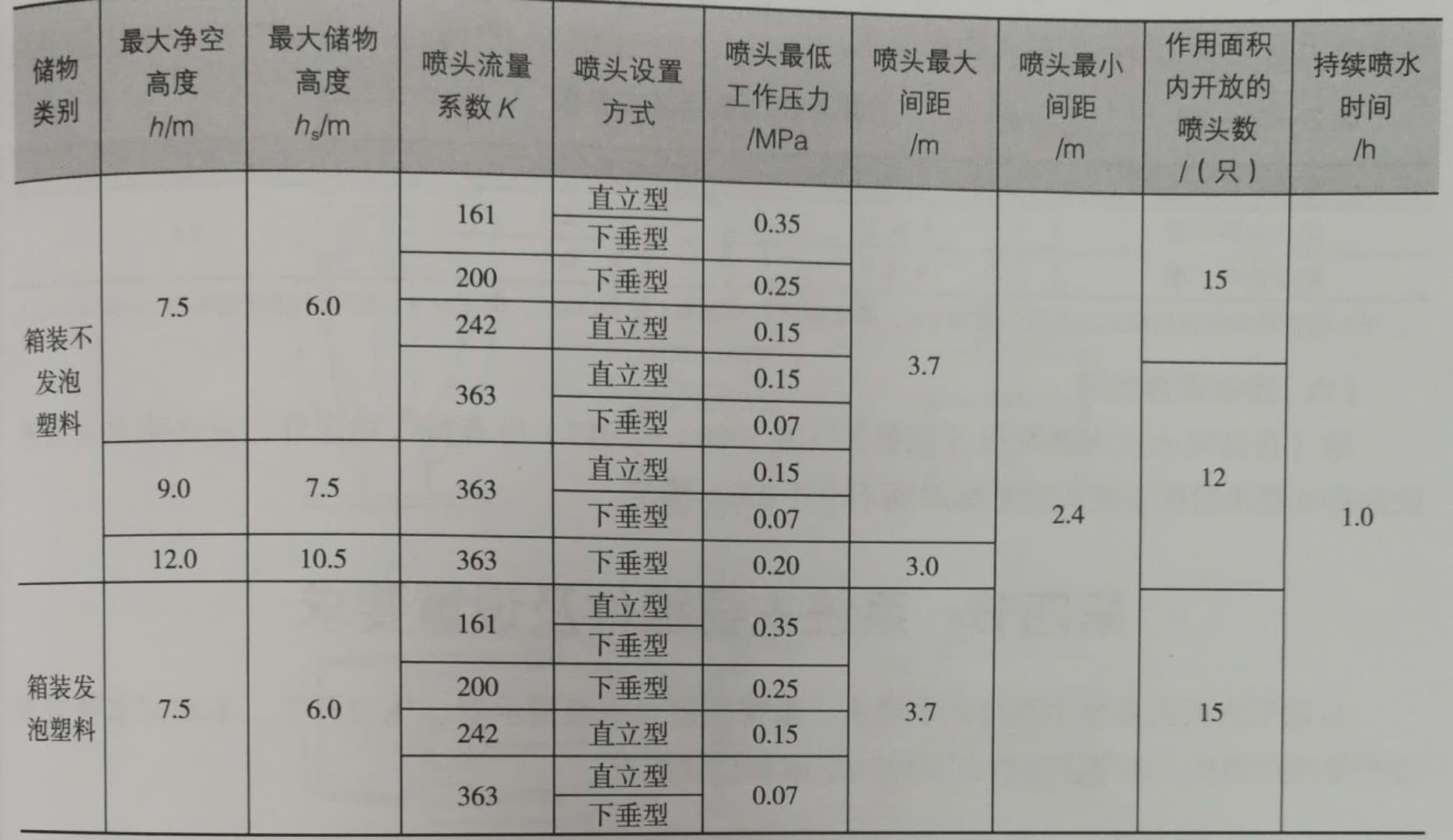

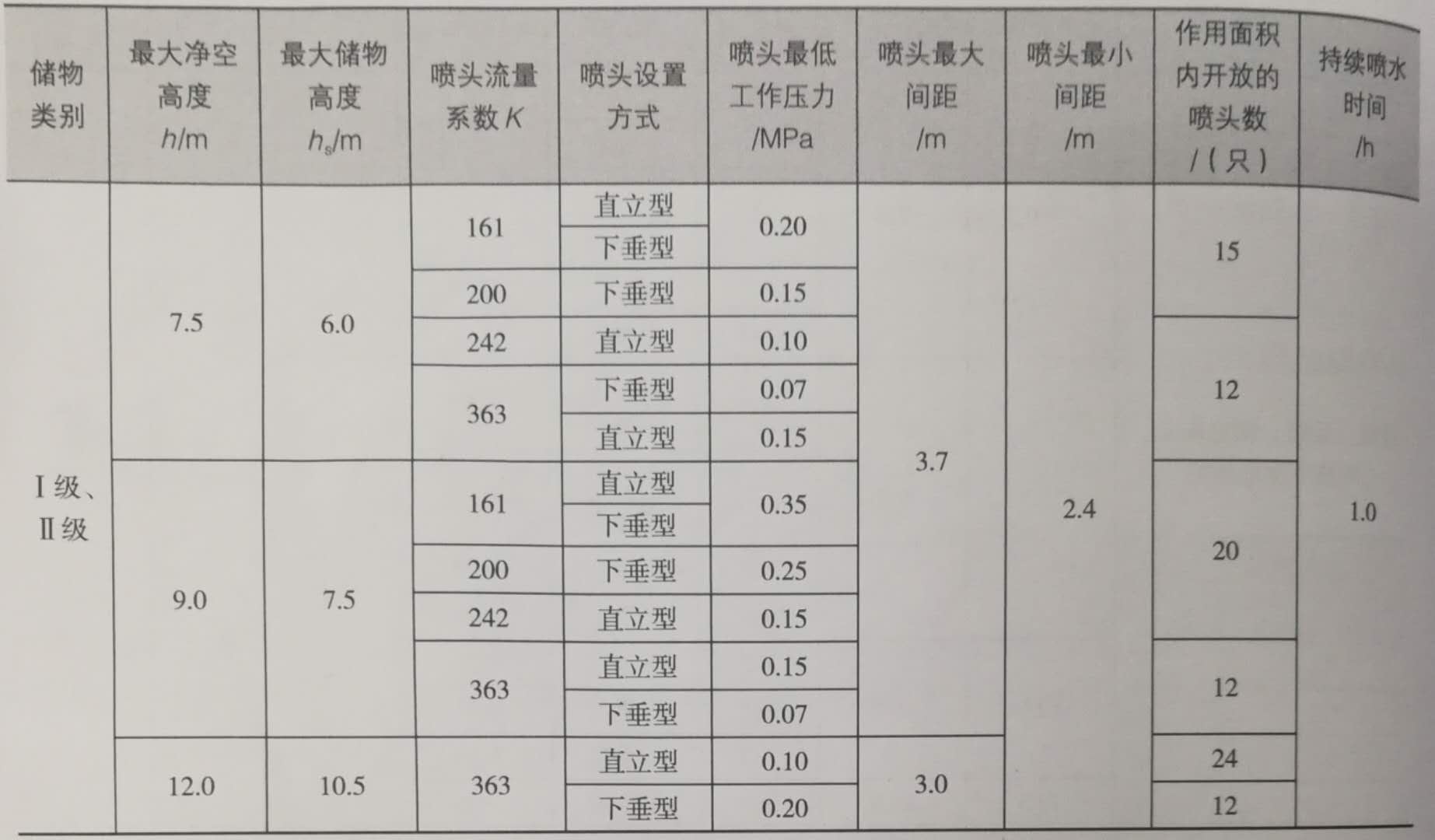

表3-3-10 采用仓库型特殊应用喷头的湿式系统设计基本参数
续表
（四）局部应用系统设计基本参数
室内最大净空高度不超过8m、保护区域总建筑面积不超过1000㎡及火灾等级为轻危险级或中危险级Ⅰ级场所的民用建筑可采用局部应用湿式自动喷水灭火系统，系统应采用快速响应喷头，喷水强度不应低于6L/（min﹒㎡），持续喷水时间不应低于0.5h。喷头的选型、布置和作用面积（按开放喷头数确定）应符合下列要求：
（1）采用标准覆盖面积洒水喷头的系统。采用标准覆盖面积洒水喷头的系统，喷头的布置应符合轻危险级或中危险级Ⅰ级场所的有关规定，作用面积内开放的喷头数量应符合表3-3-11的规定。
表3-3-11采用标准覆盖面积洒水喷头时的作用面积内开放喷头数量
| 保护区域总建筑面积和最大厅室建筑面积 | 开放喷头数数量/（只） | ||
保护区域总建筑面积超过300㎡ 或最大厅室建筑面积超过200㎡ | 10只 | ||
| 保护区域总建筑面积不超过300㎡ | 最大厅室喷头数+2 当少于5只时，取5只；当多于8只时，取8只 | ||
（2）采用扩大覆盖面积洒水喷头的系统。采用扩大覆盖面积洒水喷头的系统，喷头应采用正方形布置，其布置间距应按照直立型、下垂型扩大覆盖面积洒水喷头的布置间距要求，且不应小于2.4m，作用面积应按开放喷头数不少于6只确定。
（五）水幕系统设计基本参数
水幕系统的设计基本参数应符合表3-3-12的规定。当采用防护冷却系统保护防火卷帘、防火玻璃墙等防火分隔设施时,系统应独立设置,喷头设置高度不应超过8m;当设置高度为4~8m时,应采用快速响应洒水喷头;喷头设置高度不超过4m时,喷水强度不应小于0.5L/(s·m);当超过4m时,每增加1m,喷水强度应增加0.1L/(s·m);喷头的设置应确保喷洒到被保护对象后布水均匀,喷头间距应为1.8~2.4m;喷头溅水盘与防火分隔设施的水平距离不应大于0.3m，与顶板的距离应符合国家消防技术标准和规范的要求；持续喷水时间不应小于系统设置部位的耐火极限要求。
表3-3-12 水幕系统的设计基本参数
| 水幕系统类别 | 喷水点高度h/m | 喷水强度/【L/（L/s.m）】 | 喷头工作压力/MPa |
| 防火分隔水幕 | h≤12 | 2.0 | 0.1 |
| 防护冷却水幕 | h≤4 | 0.5 |
注：防护冷却水幕的喷水点高度每增加1m,喷水强度应增加0.1L/（s.m），但超过9 m时喷水强度仍采用1.0L/（s.m）。
（六）持续喷水时间
除《自动喷水灭火系统设计规范》（GB 50084-2017）另有特殊规定外，自动喷水灭火系统的持续喷水时间应按火灾延续时间不小于1.0h确定。
