消防安全技术实务

第四节 系统主要组件及设置要求

第四节  系统主要组件及设置要求

        自动喷水灭火系统主要由洒水喷头、报警阀组、水流指示器、压力开关、末端试水装置和管网等组件组成,本节主要介绍其结构组成和设置要求。

        一、洒水喷头

        根据结构组成、安装方式、热敏元件、覆盖面积和应用场所,洒水喷头可分为不同的类型,如图3-3-11所示,其设置要求也有所区别。
       (一) 喷头分类

图3-3-11 洒水喷头分类图

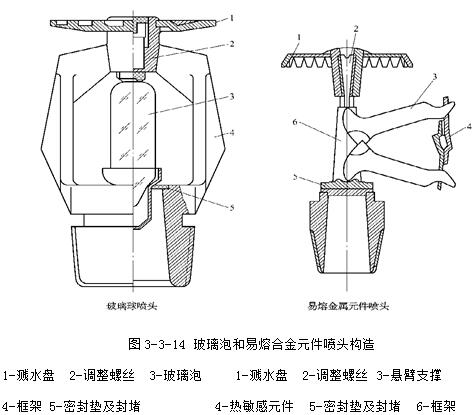

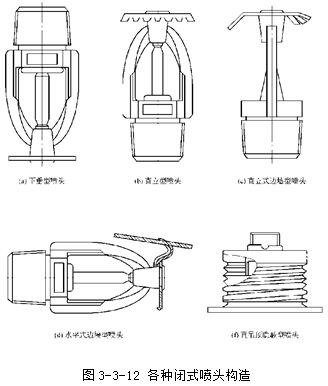

        闭式喷头具有释放机构,由玻璃泡、易熔合元件、密封件等零件组成。平时,闭式喷头的出水口由释放机构封闭,达到公称动作温度时,玻璃球破裂或易熔元件熔化,释放机构自动脱落,喷头开启喷水。闭式喷头具有定温探测器和定温阀及布水器的作用。开式喷头(包括水幕喷头)没有释放机构,喷口呈常开状态。各种喷头构造见图3-3-12至图3-3-14。

        按照单只喷头的保护面积进行分类,喷头可分为标准覆盖面积喷头和扩大覆盖面积喷头。标准覆盖面积喷头是指流量系数K≥80,一直喷头的最大保护面积不超过20㎡的直立型洒水喷头、下垂型洒水喷头及一只喷头的最大保护面积不超过18㎡的边墙型洒水喷头;夸大覆盖面积喷头是指流量系数K≥80,一直喷头的最大保护面积大于标准覆盖面积洒水喷头的保护面积且不超过36㎡的洒水喷头,包括直立型洒水喷头、下垂型洒水喷头和边墙型扩大覆盖面积洒水喷头。

        喷头根据其灵敏度,可分为早期抑制快速响应(ESFR)喷头、快速响应喷头、特殊响应喷头和标准响应喷头。早期抑制快速响应喷头的响应时间指数为RTI≤28(m·s)0.5;快速响应喷头的响应时间指数为RTI≤50(m·s)0.5;特殊响应喷头的响应时间指数为50<RTI≤80(m·s)0.5标准响应喷头的响应时间指数为80<RTI≤350(m·s)0.5

        根据《自动喷水灭火系统 第1部分:洒水喷头》(GB 5135.1-2003),玻璃球喷头的公称动作温度分成13个温度等级,易熔元件喷头的公称动作温度分为7个温度等级。为了区分不同公称动作温度的喷头,将感温玻璃泡中的液体和易熔元件喷头的轭臂标示不同的颜色,见表3-3-13。

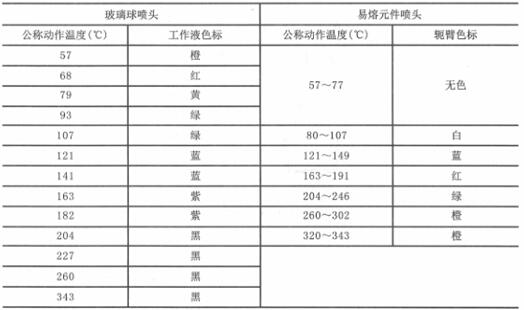

表3-3-13  闭式喷头的公称动作温度和色标


        (二)喷头选型与设置要求

        1.基本要求

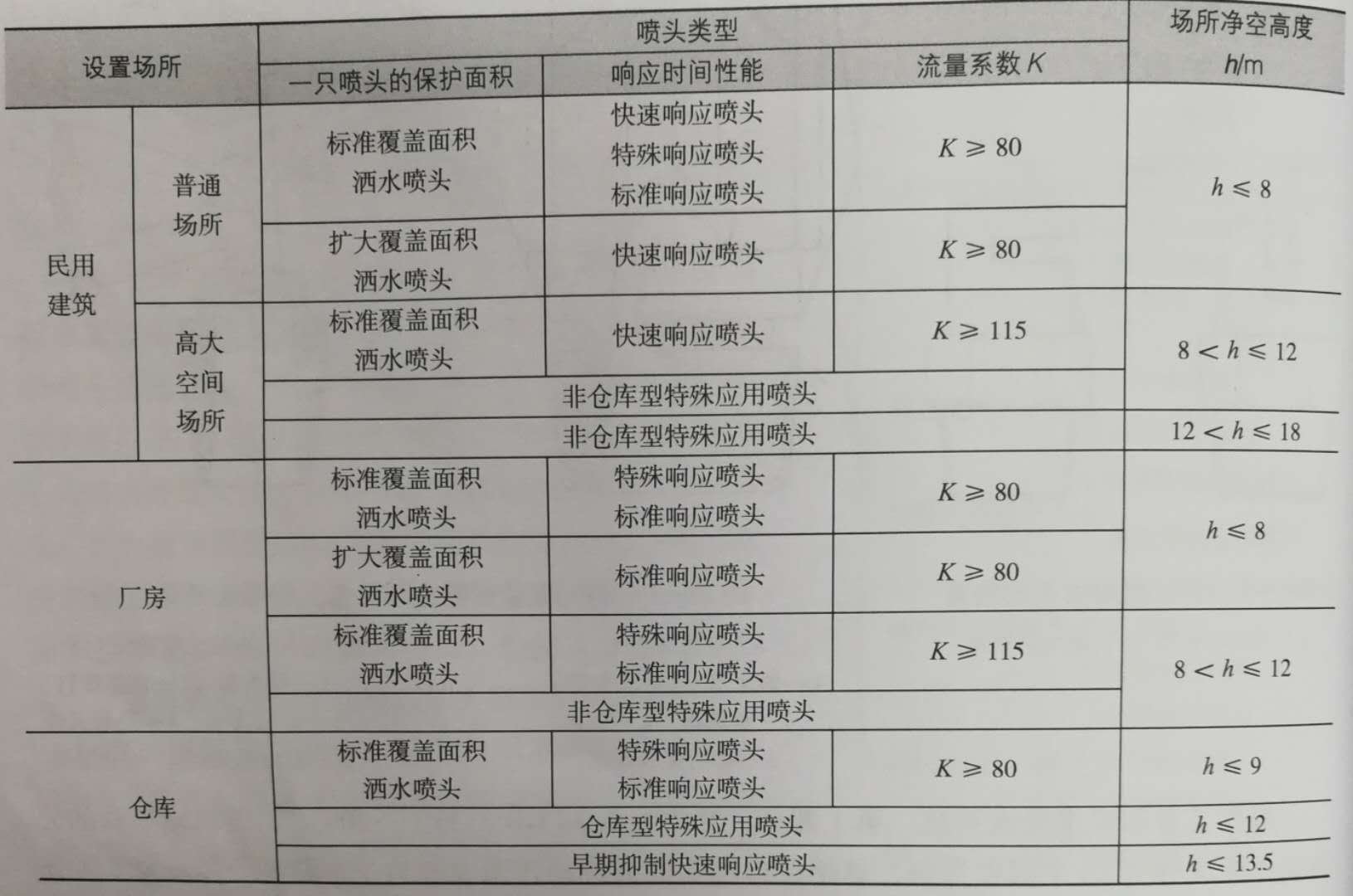

        设置闭式系统的场所,所选喷头的类型和场所的最大净空高度应符合表3-3-14的规定,但仅用于保护室内钢屋架等建筑构件的洒水喷头和货架内置洒水喷头,可不受此表规定的限制。闭式系统喷头的公称动作温度宜高于环境最高温度30℃。

        表3-3-14    洒水喷头类型和场所净空高度


        2.喷头选型
         1)对于湿式自动喷水灭火系统,在吊顶下布置喷头时,应采用下垂型或吊顶型喷头;顶板为水平面的轻危险级、中危险级I级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室,可采用边墙型喷头;易受碰撞的部位,应采用带保护罩的喷头或吊顶型喷头;在不设吊顶的场所内设置喷头,当配水支管布置在梁下时,应采用直立型喷头;顶板为水平面且无梁、通风管道等障碍物影响喷头洒水的场所,可采用扩大覆盖面积洒水喷;住宅建筑和宿舍、公寓等非住宅类居住建筑宜采用家用喷头。自动喷水防护冷却系统可采用边墙型洒水喷头。
         2)对于干式系统和预作用系统,应采用直立型喷头或干式下垂型喷头。
         3)对于水幕系统,防火分隔水幕应采用开式洒水喷头或水幕喷头,防护冷却水幕应采用水幕喷头。
         4)对于公共娱乐场所,中庭环廊,医院、疗养院的病房及治疗区域,老年、少儿、残疾人的集体活动场所,超出消防水泵接合器供水高度的楼层,地下商业场所,宜采用快速响应喷头。当采用快速响应喷头时,系统应为湿式系统。
         5)不宜选用隐蔽式洒水喷头,确需采用时,应仅适用于轻危险级和中危险级Ⅰ级场所。
        3.喷头布置
        (1)直立型、下垂型标准覆盖面积洒水喷头的布置。直立型、下垂型标准覆盖面积洒水喷头的布置,同一根配水支管上喷头的间距及相邻配水支管的间距,应根据系统的喷水强度、喷头的流量系数和工作压力确定,并应符合表3-3-15的规定,且不应小于1.8m。

表3-3-12 直立型、下垂型标准覆盖面积洒水喷头的布置

火灾危险等级

正方形布置的边长

/m

矩形或平行四边形布置的长边边长

/m

一只喷头的最大保护面积

/㎡

喷头与端墙的最大距离

/m

喷头与端墙的最小距离

      /m

轻危险级4.44.520.02.20.1
中危险级Ⅰ级3.64.012.51.8
中危险级Ⅱ级3.43.611.51.7
严重危险级、仓库危险级3.03.69.01.5

        注:1.设置单排洒水喷头的闭式系统,其洒水喷头间距应按地面不留漏喷空白点确定。

        2.严重危险级或仓库危险级场所宜采用流量系数大于80的洒水喷头。

        (2)直立型、下垂型扩大覆盖面积洒水喷头的布置。直立型、下垂型扩大覆盖面积洒水喷头应采用正方形布置,其布置间距不应大于表3-3-16的规定,且不应小于2.4m。

        表3-3-16    直立型、下垂型扩大覆盖面积洒水喷头的布置间距


火灾危险等级

正方形布置的边长

/m

一只喷头的最大保护面积

/㎡

喷头与端墙的最大距离

/m

喷头与端墙的最小距离 /m

轻危险级5.429.02.70.1
中危险级Ⅰ级4.823.02.4
中危险级Ⅱ级4.217.52.1
严重危险级、仓库危险级3.613.01.8

        (3)边墙型标准覆盖面积洒水喷头的布置。边墙型标准覆盖面积酒水喷头的最大保护跨度与间距应符合表3-3-17的规定。


        表3-3-17    边墙型标准覆盖面积洒水喷头的最大保护跨度与间距      (单位:m)


火灾危险等级

配水支管上喷头的最大间距

单排喷头的最大保护跨度两排相对喷头的最大保护跨度
轻危险级                    3.6                    3.6                    7.2
中危险级Ⅰ级                    3.0                    3.0                    6.0

           注:1.两排相对洒水喷头应交错布置。


        2.室内跨度大于两排相对喷头的最大保护跨度时,应在两排相对喷头中间增设一排喷头。

        (4)边墙型扩大覆盖面积洒水喷头的布置。边墙型扩大覆盖面积酒水喷头的最大保护跨度和配水支管上洒水喷头的间距,应按洒水喷头在工作压力下能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面确定,且保护面积内的喷水强度应符合表3-3-2民用建筑和工业厂房采用湿式系统的设计基本参数的规定。

        (5)直立型、下垂型早期抑制快速响应喷头、特殊应用喷头和家用喷头的布置。除吊顶型洒水喷头及吊顶下设置的酒水喷头外,直立型、下垂型早期抑制快速响应喷头、特殊应用喷头和家用喷头溅水盘与顶板的距离应符合表3-3-18的规定。

        3-3-18    喷头溅水盘与顶板的距离        (单位:mm)

                                     喷头类型
喷头溅水盘与顶板的距离SL
早期抑制快速响应喷头
                直立型100≤SL≤150
                下垂型150≤SL≤360
                                  特殊应用喷头150≤SL≤200
                                     家用喷头
25≤SL≤100

        (6)图书馆、档案馆、商场、仓库中通道上方洒水喷头的布置。图书馆、档案馆、商场、仓库中的通道上方宜设有喷头。喷头与被保护对象的水平距离不应小于030m,喷头溅水盘与保护对象的最小垂直距离不应小于表3-3-19的规定。

        3-3-19    喷头溅水盘与保护对象的最小垂直距离     (单位:mm)

喷头类型最小垂直距离
标准覆盖面积洒水喷头、扩大覆盖面积洒水喷头450
特殊应用喷头、早期抑制快速响应喷头900

        (7)货架内置洒水喷头的布置。货架内置洒水喷头宜与顶板下酒水喷头交错布置,其溅水盘与上方层板的距离应符合《自动喷水灭火系统设计规范》(GB 50084-2017)的规定,与其下部储物顶面的垂直距离不应小于150mm。当货架内置洒水喷头上方有孔洞、缝隙时,可在洒水喷头的上方设置挡水板。挡水板应为正方形或圆形金属板,其平面面积不宜小于0.12m2,周围弯边的下沿宜与洒水喷头的溅水盘平齐。

        (8)通透性吊顶场所洒水喷头的布置。装设网格、栅板类通透性吊顶的场所,当通透面积占吊顶总面积的比例大于70%时,喷头应设置在吊顶上方,且通透性吊顶开口部位的净宽度不应小于10mm,开口部位的厚度不应大于开口的最小宽度,喷头间距及溅水盘与吊顶上表面的距离应符合表3-3-20的规定。

        表3-3-20    通透性吊顶场所喷头布置要求


火灾危险等级喷头间距S/m喷头溅水盘与吊顶上表面的最小距离/mm


轻危险级、

中危险级Ⅰ级

S≤3.0450
3.0<S≤3.6600
S>3.6900
中危险级Ⅱ级
S≤3.0600
S>3.0900

        (9)闷顶和技术夹层内酒水喷头的设置。净空高度大于800m的闷顶和技术夹层内应设置酒水喷头,当闷顶内敷设的配电线路采用不燃材料套管或封闭式金属线槽保护,风管保温材料等采用不燃、难燃材料制作,且无其他可燃物时,闷顶和技术夹层内可不设置洒水喷头。


        (10)水幕喷头的布置。防火分隔水幕的喷头布置,应保证水幕的宽度不小于6m。采用水幕喷头时,喷头不应少于3排;采用开式洒水喷头时,喷头不应少于2排。防护冷却水幕的喷头宜布置成单排。当防火卷帘、防火玻璃墙等防火分隔设施需采用防护冷却系统保护时,喷头应根据可燃物的情况,在防火分隔设施的一侧或两侧布置;外墙可只在需要保护的一侧布置。

        (11)斜面顶板或吊顶场所的喷头布置。当顶板或吊顶为斜面时,喷头应垂直于斜面,并应按斜面距离确定喷头间距。坡屋顶的屋脊处应设一排喷头,当屋顶坡度不小于1/3时,喷头溅水盘至屋脊的垂直距离不应大于800mm;当屋顶坡度小于1/3时,喷头溅水盘至屋脊的垂直距离不应大于600mm。

        (12)边墙型洒水喷头溅水盘与顶板和背墙的距离。采用边墙型洒水喷头时,其溅水盘与顶板和背墙的距离应符合表3-3-21的规定。

        表3-3-21    边墙型洒水喷头溅水盘与顶板和背墙的距离        (单位:mm)

                                     喷头类型
喷头溅水盘与顶板的距离SL喷头溅水盘与背墙的距离Sw

边墙型标准覆盖面积

洒水喷头

直立式100≤SL≤15050≤Sw≤100
水平式150≤SL≤300

边墙型扩大覆盖面积

洒水喷头

直立式100≤SL≤150100≤Sw≤150
水平式150≤SL≤300
边墙型家用喷头
100≤SL≤150

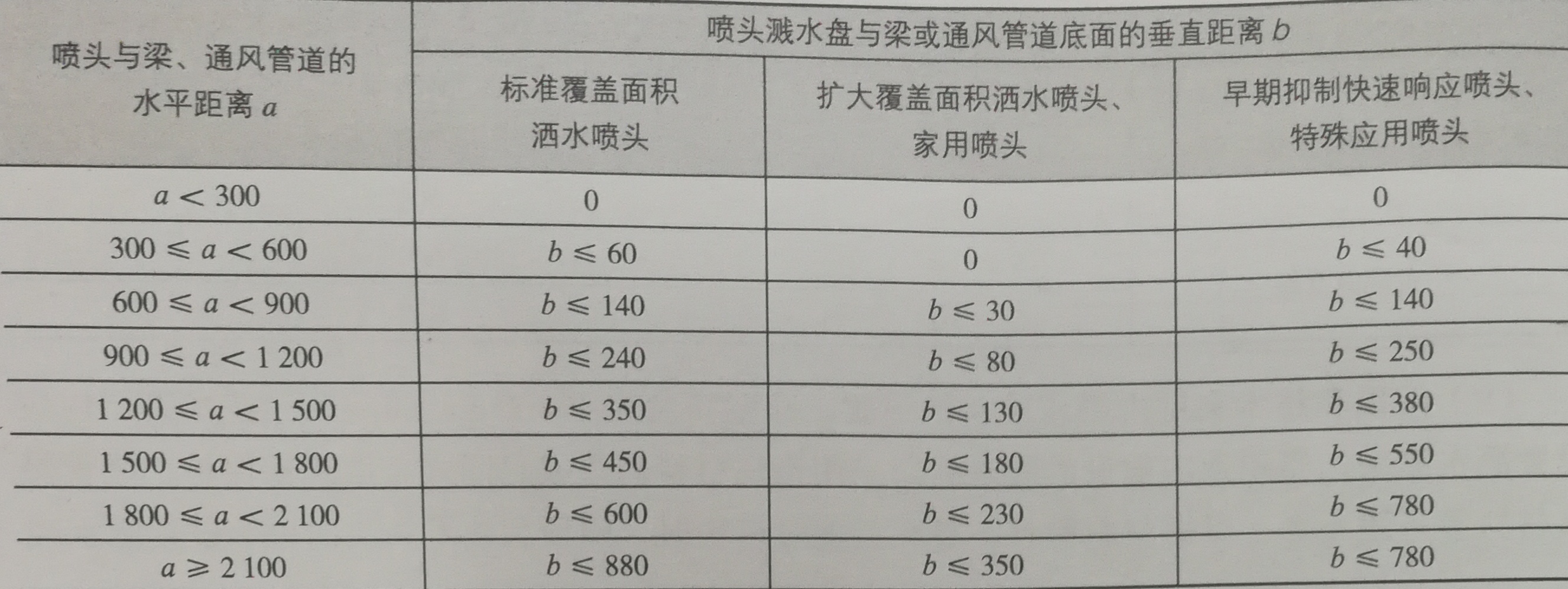

        (13)喷头布置的其他要求。同一场所内的喷头应布置在同一个平面上,并应贴近顶板安状,使闭式喷头处于有利于接触火灾热气流的位置。除吊顶型洒水喷头及吊顶下设置的酒水喷头外,直立型、下垂型标准覆盖面积喷头和扩大覆盖面积喷头的溅水盘与顶板的距离不应小于75mm,且不应大于150mm。当在梁或其他障碍物的下方布置喷头时,喷头与顶板之间的距离不应大于300mm。梁和障碍物及密肋梁板下布置的喷头,其溅水盘与梁等障碍物及密肋梁板底面的垂直距离不应小于25mm,且不应大于100mm。当在梁间布置洒水喷头时,酒水喷头与梁的距离应符合表3-3-22的规定。确有困难时,溅水盘与顶板的距离不应大于550mm,以避免洒水遭受阻挡。梁间布置的酒水喷头,其溅水盘与顶板的距离达到550mm仍不能符表3-3-22的规定时,应在梁底面的下方增设洒水喷头。喷头与障碍物距离的其他要求,应符合国家消防技术标准和规范的规定。

        表3-3-22    喷头与梁、通风管道等障碍物的距离        (单位:mm)




        二、报警阀组

        自动喷水灭火系统根据不同的系统选用不同的报警阀组。

        (一)报警阀组分类及其组成
        报警阀组分为湿式报警阀组、干式报警阀组、雨淋报警阀组和预作用报警装置。
        1.湿式报警阀组

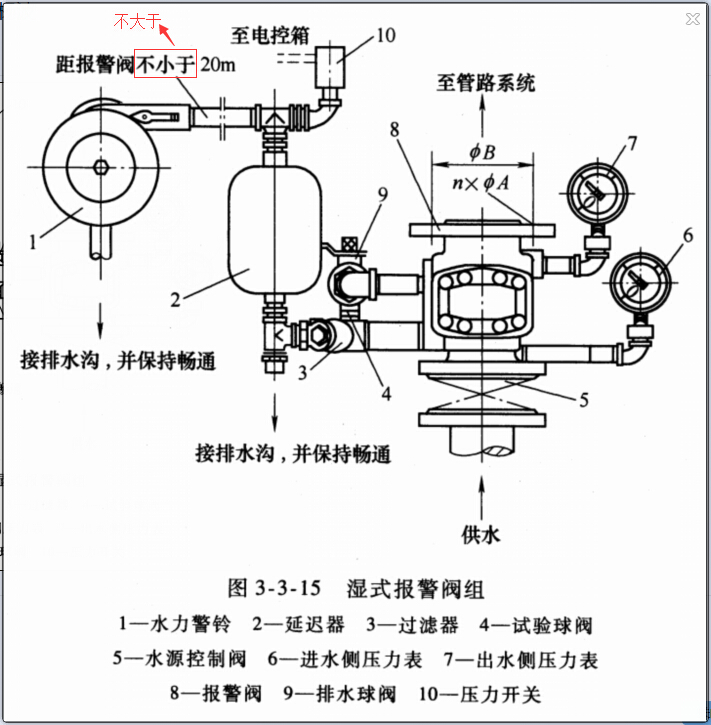

        (1)湿式报警阀组的组成。湿式报警阀是湿式系统的专用阀门,是只允许水流入系统,并在规定压力、流量下驱动配套部件报警的一种单向阀。湿式报警阀组的只要元件为止回阀,其开启条件与入口压力及出口流量有关,它与延迟器、水力警铃、压力开关、控制阀等组成报警阀组,如图3-3-15所示。

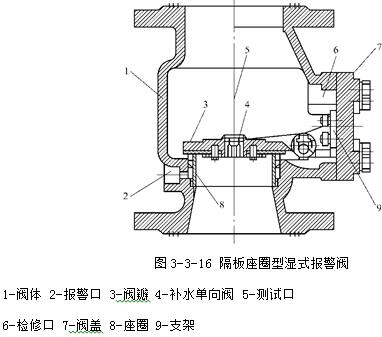

        (2)湿式报警阀的工作原理。湿式报警阀组中报警阀的结构有两种,即隔板座圈型和导阀型。隔板座圈型湿式报警阀的结构如图3-3-16所示。

        隔板座圈型湿式报警阀上设有进水口、报警口、测试口、检修口和出水口,阀内部设有阀瓣、阀座等组件,是控制水流方向的主要可动密封件。在准工作状态,阀瓣上下充满水,水的压强近似相等。由于阀瓣上面与水接触的面积大于下面与水接触的面积,因此阀瓣受到的水压合力向下。在水压力及自重的作用下,阀瓣坐落在阀座上,处于关闭状态。当水源压力出现波动或冲击时,通过补偿器(或补水单向阀)使上、下腔压力保持一致,水力警铃不发生报警,压力开关不接通,阀瓣仍处于准工作状态。补偿器具有防止误报或误动作功能。闭式喷头喷水灭火时,补偿器来不及补水,阀瓣上面的水压下降,当其下降到使下腔的水压足以开启阀瓣时,下腔的水便向洒水管网及动作喷头供水,同时水沿着报警阀的环形槽进入报警口,流向延迟器、水力警铃,警铃发出声响报警,压力开关开启,给出电接点信号报警并启动自动喷水灭火系统供水泵。
        (3)延迟器的工作原理。如图3-3-17所示,延迟器是一个罐式容器,入口与报警阀的报警水流通道连接,出口与压力开关和水力警铃连接,延迟器入口前安装有过滤器。在准工作状态下,可防止因压力波动而产生误报警。当配水管道发生渗漏时,有可能引起湿式报警阀阀瓣的微小开启,使水进入延迟器。但是,由于流量小,进入延迟器的水量会从延迟器底部的节流孔排出,使延迟器无法充满水,更不能从出口流向压力开关和水力警铃。只有当湿式报警阀开启,经报警通道进入延迟器的水流将延迟器注满并由出口溢出,才能驱动水力警铃和压力开关。

        (4)水力警铃的工作原理。水力警铃是一种靠水力驱动的机械警铃,安装在报警阀组的报警管道上。报警阀开启后,水流进入水力警铃并形成一股高速射流,冲击水轮带动铃锤快速旋转,敲击铃盖发出声响警报。水力警铃的构造如图3-3-18所示。

        2.干式报警阀组
        (1)干式报警阀组的组成。干式报警阀组主要由干式报警阀、水力警铃、压力开关、空压机、安全阀、控制阀等组成,如图3-3-19所示。报警阀的阀瓣将阀门分成两部分,出口侧与系统管路相连,内充压缩空气;进口侧与水源相连,配水管道中的气压抵住阀瓣,使配水管道始终保持干管状态,通过两侧气压和水压的压力变化控制阀瓣的封闭和开启。喷头开启后,干式报警阀自动开启,其后续的一系列动作类似于湿式报警阀组。



        (2)干式报警阀的工作原理。干式报警阀的构造如图3-3-20所示。其中,阀瓣、水密封阀座、气密封阀座组成隔断水、气的可动密封件。在准工作状态,报警阀处于关闭位置,橡胶面的阀瓣紧紧地闭合于两个同心的水、气密封阀座上,内侧为水密封圈,外侧为气密封圈,内外侧之间的环形隔离室与大气相通,大气由报警接口配管通向平时开启的自动滴水球阀。在注水口加水加到打开注水排水阀有水流出为止,然后关闭注水口。注水是为了使气垫圈起密封作用,防止系统中的空气泄漏到隔离室或大气中。只要管道的气压保持在适当值,阀瓣就始终处于关闭状态。

                       1-阀体 2-差动双盘阀板 3-充气塞 4-阀前压力表 5-阀后压力表 6-角阀
                       7-止回阀 8-信号管 9-截止阀 10-截止阀 11-截止阀 12-小孔阀 13-总闸阀
        3.雨淋报警阀组

        (1)雨淋报警阀组的组成。雨淋报警阀是通过电动、机械或其它方法开启,使水能够自动流入喷水灭火系统同时进行报警的一种单向阀。按照其结构可分为隔膜式、推杆式、活塞式、蝶阀式雨淋报警阀。雨淋报警阀广泛应用于雨淋系统、水幕系统、水雾系统、泡沫系统等各类开式自动喷水灭火系统中。雨淋报警阀组的组成见 图3-3-21。

                              1-雨淋阀 2-自动滴水阀 3-排水球阀 4-供水控制阀 5-隔膜室压力表
                              6-供水压力表 7-紧急手动控制装置 8-阀碟复位轴 9-节流阀
        (2)雨淋阀工作原理。雨淋阀是水流控制阀,可以通过电动、液动、气动及机械方式开启电磁阀或平衡阀来打开雨淋阀,其构造如图3-3-22所示。

                        1-驱动杆总成 2-侧腔 3-固锥弹簧 4-节流孔 5-锁止机构 6-复位手轮
                         7-上腔 8-检修盖板 9-阀瓣总成 10-阀体总成 11-复位扭簧 12-下腔
        雨淋阀的阀腔分成上腔、下腔和控制腔三部分。控制腔与供水管道连通,中间设限流传压的孔板。供水管道中的压力水推动控制腔中的膜片,进而推动驱动杆顶紧阀瓣锁定杆,锁定杆产生力矩,把阀瓣锁定在阀座上。阀瓣使下腔的压力水不能进入上腔。控制腔泄压时,使驱动杆作用在阀瓣锁定杆上的力矩低于供水压力作用在阀瓣上的力矩,于是阀瓣开启,供水进入配水管道。
        4.预作用报警装置
        预作用报警装置由预作用报警阀组、控制盘、气压维持装置和空气供给装置等组成,它是通过电动、气动、机械或者其他方式控制报警阀组开启,使水能够单向流入喷水灭火系统,

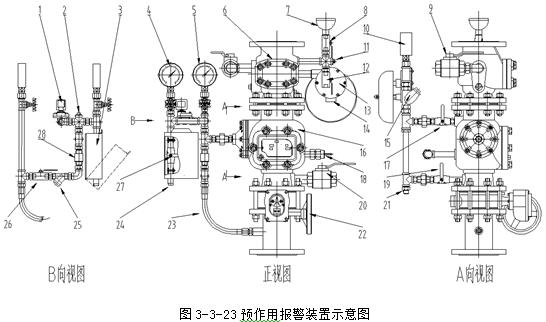

        同时进行报警的一种单向阀组装置。预作用报警装置的结构如图3-3-23所示。

           1、启动电磁阀,2、远程引导启动方式接口,3、紧急启动盒,4、隔膜室压力表,5、补水压力表,6、隔离单向阀,
            7、底水漏斗,8、加底水阀,9、试验排水阀,10、压力开关,11、压缩空气接口,12、排多余底水阀,13、水力警铃,
           14、警铃排水口,15、报警通道过滤器,16、雨淋报警阀,17、报警试验阀,18、滴水阀,19、报警试验阀,20、排水阀,
            21、报警试验排水口,22、进水蝶阀,23、补水软管,24、紧急启动排水口,25、补水通道过滤器,26、补水阀,27、紧急启动阀,
            28、补水隔离单向阀。
        (二)报警阀组设置要求
        自动喷水灭火系统应根据不同的系统设置相应的报警阀组。保护室内钢屋架等建筑构件的闭式系统,应设置独立的报警阀组。水幕系统应设置独立的报警阀组或感温雨淋阀.
        报警阀组宜设在安全且易于操作、检修的地点,环境温度不低于4℃且不高于70℃,距地面高度宜为1.2m。设有报警阀组的部位应设置排水设施。水力警铃应设置在有人值班的地点附近或公共通道的外墙上,其与报警阀连接的管道直径应为20mm,总长度不宜大于20m;水力警铃的工作压力不应小于0.05MPa。
         一个报警阀组控制的喷头数,对于湿式系统、预作用系统不宜超过800只,对于干式系统不宜超过500只。串联接入湿式系统配水干管的其他自动喷水灭火系统,应分别设置独立的报警阀组,其控制的喷头数计入湿式阀组控制的喷头总数。每个报警阀组供水的最高和最低位置喷头的高程差不宜大于50m。

        雨淋报警阀组的电磁阀,在入口处应设置过滤器;并联设置雨淋报警阀组的雨淋系统,其雨淋报警阀控制腔的入口处应设置止回阀。
        控制阀安装在报警阀的入口处,用于在系统检修时关闭系统。控制阀应保持常开位置,保证系统时刻处于警戒状态。链接报警阀的进出口的控制阀应采用信号阀,其启闭状态的信号应反馈到消防控制中心;采用其他阀门时,必须用锁具锁定阀位。

        三、水流指示器

        (一)水流指示器的组成

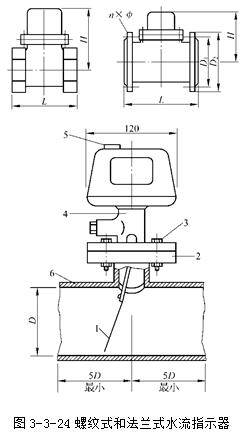

        水流指示器是在自动喷水灭火系统中将水流信号转换成电信号的一种水流报警装置,一般用于湿式、干式、预作用、循环启闭式、自动喷水-泡沫联用系统中。水流指示器的桨片与水流方向垂直,喷头开启后引起管道中的水流动,当浆片或膜片感知水流的作用力时带动微动开关动作,接通延时线路,延时器开始计时。达到设定的延时时间后,桨片仍向水流方向偏转无法回位,电触点闭合,输出信号。当水流停止时,叶片和动作杆复位,触点断开,信号消除。螺纹式和法兰式水流指示器的结构如图3-3-24所示。


        (二)水流指示器的设置要求
        1)水流指示器的功能是及时报告发生火灾的部位。在设置闭式自动喷水灭火系统的建筑内,除报警阀组控制的洒水喷头仅保护不超过防火分区面积的同层场所外,每个防火分区和每个楼层均应设置水流指示器。
        2)仓库内顶板下洒水喷头与货架内置洒水喷头应分别设置水流指示器。

        3)当水流指示器入口前设置控制阀时,应采用信号阀。


        四、压力开关

        (一)压力开关组成
        压力开关是一种压力传感器,它是自动喷水灭火系统中的一个部件,其作用是将系统的压力信号转化为电信号。接压力开关的管道冲水压力达到设定值时,压力开关受到水压的作用后接通电触点,输出信号,实现报警和启动消防水泵。压力开关的构造如图3-3-25所示。


        (二)压力开关设置要求
        1) 压力开关安装在系统管网或报警阀延迟器出口后的报警管道上。自动喷水灭火系统应采用压力开关控制消防水泵和稳压泵,并能调节启、停稳压泵的压力。
        2)雨淋系统和防火分隔水幕系统的水流报警装置应采用压力开关。

        五、末端试水装置

        (一)末端试水装置的组成
        末端试水装置由试水阀、压力表以及试水接头等组成,其作用是检验系统的可靠性,测试干式系统和预作用系统的管道充水时间。末端试水装置的构造如图3-3-26所示。

                                                                     1-截止阀 2-压力表 3-试水接头 4-排水漏斗 5-最不利点处喷头

        (二)末端试水装置设置要求
        1)每个报警阀组控制的最不利点喷头处应设置末端试水装置,其他防火分区和楼层均应设置直径为25mm的试水阀。
        2)末端试水装置和试水阀应有标识,并设在便于操作的部位,距地面高度宜为1.5m,且应配备有足够排水能力的排水设施。
        3)末端试水装置试水接头出水口的流量系数应与同楼层或同防火分区内选用的最小流量系数的喷头相等。末端试水装置的出水,应采取孔口出流的方式排入排水管道。排水立管宜设伸顶通气管,且管径不应小于75mm。

        六、管道

        (一)管道的工作压力

        自动喷水灭火系统配水管道的工作压力不应大于1.20MPa。其他用水设施不应设置在自动喷水灭火系统的配水管道上。轻危险级、中危险级场所中各配水管入口的压力均不宜大于0.40MPa。

        (二)管道的材质

        自动喷水灭火系统的配水管道应采用内外壁热镀锌钢管、涂覆钢管、不锈钢管或铜管。当报警阀入口前管道采用不防腐钢管时,应在报警阀前设置过滤器。

        自动喷水灭火系统设置场所的火灾危险等级为轻危险级或中危险级级时,可采化聚氯乙烯(PVC-C)管。采用氯化聚氯乙烯(PVC-C)管材及管件时,系统应选用湿式系统,并应采用快速响应喷头;配水管及配水支管的直径不应超过DN80mm,且不应穿越防火分区;当设置在有吊顶场所时,吊顶内不应有可燃物,且吊顶材料应为不燃或难燃材料;当设置在无吊顶场所时,该场所的顶板应为水平、光滑顶板,且喷头溅水盘与顶板的距离不应大于100mm。

         火灾危险等级为轻危险级或中危险级I级的场所,洒水喷头与配水管道之间可采用消防酒水软管连接,但系统应为湿式系统,且消防洒水软管应设置在吊顶内,长度不应超过1.8m。

        (三)管道的连接方式

        (1)镀锌钢管、涂覆钢管可采用沟槽式连接件(卡箍)、螺纹或法兰连接方式。当报警阀前采用内壁不防腐钢管时,可采用焊接方式连接。

        (2)铜管可采用钎焊、沟槽式连接件(卡箍)、法兰和卡压等连接方式。

        (3)不锈钢管可采用沟槽式连接件(卡箍)、法兰和卡压等连接方式,不宜采用焊接方式。

        (4)氯化聚氯乙烯(PVC-C)管材、管件可采用粘接方式连接,与其他材质管材、管件连接时,可采用螺纹、法兰或沟槽式连接件(卡箍)连接。

        (5)铜管、不锈钢管、氯化聚氯乙烯(PVC-C)管应采用配套的支架、吊架。

        (6)系统中直径等于或大于100mm的管道,应分段采用法兰或沟槽式连接件(卡箍)连接。

        (四)配水支管控制的喷头数量

        配水管两侧每根配水支管控制的标准流量喷头数,轻危险级、中危险级场所不应超过8只,同时在吊顶上下设置喷头的配水支管,上下侧均不应超过8只。严重危险级和仓库危险级场所均不应超过6只。轻危险级、中危险级场所中配水支管、配水管控制的标准流量洒水喷头数量,应符合《自动喷水灭火系统设计规范》(GB 50084-2017)的规定。

        (五)管道的直径

        管道的直径应经水力计算确定。短立管及未端试水装置的连接管,其管径不应小于25mm。干式系统、预作用系统的供气管道,采用钢管时,管径不宜小于15mm;采用铜管时,管径不宜小于10mm。
