学习要求
通过本章学习，应熟悉干粉灭火系统及其组件的实物构成，干粉灭火系统安装前系统组件的检查方法和要求，干粉灭火系统主要组件的安装要求；掌握干粉灭火系统检测验收和维护管理的内容和方法。
干粉灭火系统是由干粉储存装置、输送管道和喷头等组成，通过惰性气体压力驱动、管道输送后经喷头喷出实施灭火的固定式或半固定式灭火系统。该系统具有灭火速度快、不导电、对环境条件要求不严格等特点，能自动探测、自动启动系统和自动灭火，广泛适用于港口、列车栈桥输油管线、甲类可燃液体生产线、石化生产线、天然气储罐、储油罐、汽轮机组及淬火油槽和大型变压器等场所。
干粉灭火系统是用于扑救和控制建筑初起火灾的自动灭火设施之一，合理的设置干粉灭火系统是有效保障系统发挥正常作用的基本条件。有关干粉灭火系统的设计参数确定、组件布置要求、水力计算等内容，详见《消防安全技术实务》第三篇第八章的相关内容。
干粉灭火系统由干粉储存装置、输送管道和喷头等组成，其中，干粉储存装置内设有启动气体储瓶、驱动气体储瓶、减压阀、干粉储存容器、阀驱动装置、信号反馈装置、安全防护装置、压力报警及控制器等。为确保系统工作的可靠性，必要时系统还需设置选择阀、检漏装置和称重装置等。
干粉灭火系统按照储存方式分可分为储气瓶型干粉灭火系统和储压型干粉灭火系统；按照安装方式分，可分为固定式干粉灭火系统和半固定式干粉灭火系统；按照系统结构特点可分为管网干粉灭火系统、预制干粉灭火系统和干粉炮灭火系统；按照系统应用方式可分为全淹没灭火系统和局部应用系统。
一、储气瓶型干粉灭火系统
储气瓶型干粉灭火系统由干粉灭火设备部分和自动报警、控制部分组成。前者由干粉储存容器及其配件、驱动气体储瓶、集流管、连接管、安全泄放装置、减压阀、过滤器、输粉管路、干粉喷头或干粉炮、干粉喷枪等组成；后者由火灾探测器、火灾报警控制器等组成。储气瓶型干粉灭火系统如图3-9-1所示。

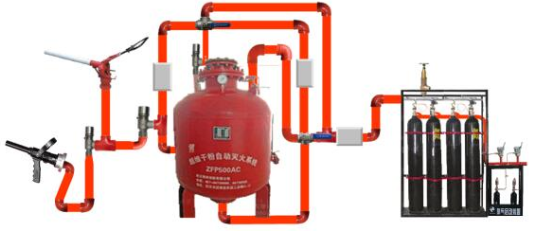

图 3-9-1 储气瓶型干粉灭火系统示意图
二、储压型干粉灭火系统
储压型干粉灭火系统也称蓄压式系统，该系统没有驱动装置和单独驱动气体储存装置，干粉灭火剂与驱动气体预先混装在同一容器中，量一般较少且输送距离较短。储压型干粉灭火系统如图3-9-2所示。

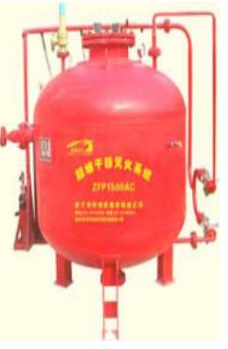

图 3-9-2 储压型干粉灭火系统示意图
三、预制干粉灭火系统
预制干粉灭火系统是按一定的应用条件，将干粉储存装置和喷头等部件预先组装起来的成套灭火装置。预制干粉灭火装置主要由柜体、干粉储存容器、驱动气体储瓶、输粉管路和干粉喷头以及与之配套的火灾探测器、火灾报警控制器等组成，主要用来保护特定的小型设备或者小空间，既可用于局部保护方式，也可用于全淹没保护方式。预制干粉灭火装置如图3-9-3所示。

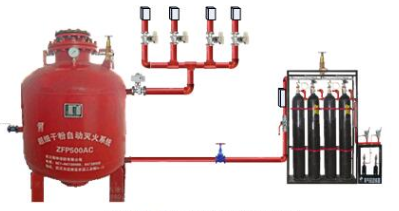

图 3-9-3 预制干粉灭火系统示意图
四、干粉炮灭火系统
干粉炮灭火系统属于管网灭火系统。干粉炮是系统的喷放组件，其选用参数主要是射程和流量。按控制方式分类，可分为手动干粉炮、电控干粉炮、电—液控干粉炮和电—气控干粉炮等。干粉炮灭火系统如图3-9-4所示，
图 3-9-4 干粉炮灭火系统示意图
