第二十二节 钳型电流表
第二十二节 钳型电流表
二十二、钳形电流表

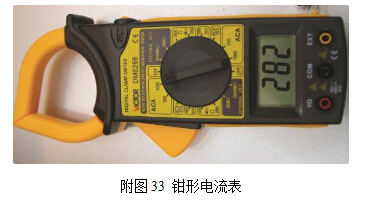

用普通电流表测量需要将电路切断停机后才能将电流表接入进行测量。而钳形电流表(附图33)是由电流互感器和电流表组合而成,被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口来测量。通常可测量交流电流、交直流电压及电阻,适用大电流的测试,使用方便,是防火检查和电气消防检测不可缺少的检测仪器。
(一)、应用范围
交直流电流电压测量、交流电流测量、电阻、二极管及通断测试、火线判别等。
(二)、使用方法(仅供参考,可查阅具体说明书)
1)将功能开关置于A档
2)用钳头卡住单根被测导线,调整被测导线与钳头垂直并处于钳头的几何中心位置,检查钳头应闭合良好。
3)此时LCD读数即为被测交流电流值。
