一、情景描述
某商业建筑地上3层、地下1层，建筑高度为15ｍ，总建筑面积为29800㎡，地上主要使用性质为商业,地下主要使用性质为汽车库及设备用房。建筑防火及消防设施配置均满足国家有关工程建设消防技术标准的要求。

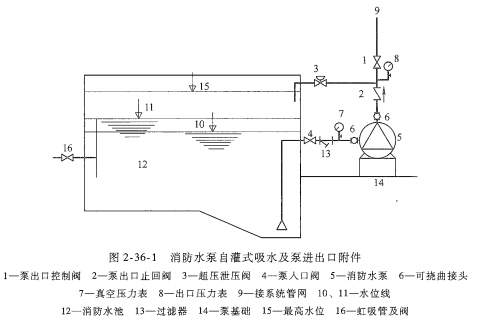

消防水池及消防泵房设置在地下一层，消防水池有效容积为400m3，消防补水及水池液位显示等满足规范要求。 消火栓系统和自动喷水灭火系统分别设消防泵组, 喷淋消防泵和消火栓泵均在水池的同一高度取水, 两台喷淋消防泵的额定流量为30L/s, 扬程为45ｍ, 一用一备, 互为备用, 两台消火栓泵的额定流量为40L/s，杨程为55m，消防水泵吸水和水泵进出口官道上安装的组件如图2-36-1所示。消防水池的有效容积满足室内消火栓系统2h火灾延续时间和自动喷水灭火系统1h火灾延续时间内全部消防用水量，室外消火栓系统由满足要求的市政管网供水。建筑屋顶水箱间内设置有消防水箱及消防稳压装置，高位消防水箱有效容积为36m3，自动喷水灭火系统稳压泵的额定流量为1L/s，杨程为22m，稳压泵启动停止由电接点压力表控制，启泵压力为0.1MPa，停泵压力为0.2MPa。
自动喷水灭火系统采用湿式系统，报警阀组位于消防泵房内，环状供水。系统最不利点喷头的工作压力为0.1MPa, 采用流量系数为80的标准洒水喷头, 喷头间距为3.4ｍ×3.4ｍ, 配水支管及配水管管径均符合《自动喷水灭火系统设计规范》的要求。
维保单位承接该项目的维保工作后，拟对该项目消防设施进行全面检测，其中对自动喷水系统的测试方案为：在系统最不利点末端试水装置处以1.3L/s的流量防水，记录放水时间，检查水流指示器的动作情况、湿式报警阀的动作情况、消防水泵的动作情况及动作信号的反馈情况。
维保单位测试前首先检查校核了消防水箱的有效容积，均符合设计要求，测试人员检查了末端试水装置及湿式报警阀，末端试水装置压力表显示静压为0.12MPa，湿式报警阀入口压力表显示静压为0.3MPa。水泵控制柜均处于自动启动挡，测试喷淋消防泵及稳压泵均工作正常，喷淋消防泵启动时，部分水流指示器发出动作信号随后恢复正常。
由于末端试水装置安装在一储物间的顶棚内，地面无排水设施，故测试人员将流量计及管道与末端试水装置链接，并将管道引至附近的卫生间排水处。测试时，测试人员打开末端试水装置控制阀，调整控制阀至防水流量为1.3L/s，开始计时，95s时，水流指示器动作发出报警信号，至120s时，湿式报警阀未动作。停止测试后，测试人员检查了湿式报警阀组，所有控制阀均处于正常状态。随后测试人员按上述方法重新测试，85s时水力警铃及压力开关动作，距水力警铃5m处的声强为69db，但喷淋消防泵未启动。现场通知消防控制室将消防联动控制器转到自动状态，喷淋消防泵正常启动，所有动作信号均反馈至消防控制室。
为提高商场视觉效果，业主希望将中部约500㎡的一至三层打通作为共享空间，希望维保单位对消防系统改造提出建议。维保单位的建议是采用无机防火卷帘将共享空间与二、三层其他部位分隔，以满足防火分区要求，共享空间顶部增加机械排烟设施，通过火灾报警系统联动防火卷帘及机械排烟设施；对自动喷水系统进行改造，共享空间区域仍采用湿式自动喷水系统进行保护。
二、案例说明
本案例中不涉及下列事项：
（1）消防泵电控柜的控制显示功能。
（2）消防泵房集水坑的容量和排水能力。
（3）消防水泵供水性能。
三、关健点及依据
（一）依据
（1）《建筑消防设施的维护管理》（GB 25201-2010）。
（2）《建筑消防设施检测技术规程》（GA 503-2014）。
（3）《自动喷水灭火系统设计规范》（GB 50084-2001）。
（4）《自动喷水灭火系统施工及验收规范》（GB 50261-2017）。
（二）关键知识点
1.自动喷水灭火系统的日常检查
（1）从事建筑消防设施巡查的人员，应通过消防行业特有工种职业技能鉴定，特有初级技能以上等级的职业资格证书。
（2）建筑消防设施巡查频次应满足下列要求：
1）公共娱乐场所营业时，应结合公共娱乐场所每2h巡查一次的要求，视情况将建筑消防设施的巡查部分或全部纳入其中，但全部建筑消防设施应保证每日至少巡查一次。
2）消防安全重点单位，每日巡查一次。
3）其他单位，每周至少巡查一次。
（3）自动喷水灭火系统的日常检查内容
1）喷头外观及距障碍物或保护对象的距离。
2）报警阀组外观、实验阀门状况、排水设施状况、压力显示值。
3）充气设备及控制装置、排气设备及控制装置、火灾探测传动及现场手动控制装置的外观及运行状况。
4）楼层或区域末端实验阀门处压力值及现场环境，系统末端实验装置外观及现场环境。
2.自动喷水灭火系统的维护保养
（1）从事建筑消防设施保养的人员，应通过消防行业特有工种职业技能鉴定，特有高级技能以上等级的职业资格证书。
（2）每月应对自动喷水灭火系统的下列内容进行检查和实验，并填写相应记录。
1）对消防水池、消防水箱、消防储备水位、保证消防用水不作他用的技术措施、消防气压给水设备及气体压力进行检查，发现故障应及时进行处理。钢板消防水箱和消防气压给水设备的玻璃水位计两端的角阀，在不进行水位观察时应关闭。
2）对消防水泵接合器的接口及附件进行检查，并应保证接口完好、无渗漏、闷盖齐全。
3）对消防水泵（包括内燃机驱动的消防水泵）进行一次运转情况测试。当消防水泵为自动控制启动时，应模拟自动控制的条件启动运转一次。
4）对喷头进行一次外观及备用数量检查，发现有不正常的喷头及时更换；当喷头上有异物时应及时清除。跟换或安装喷头均应使用专用扳手。
5）对系统上所有的控制阀门的铅封、锁链进行检查，控制阀门的铅封或锁链固定在开启或规定的状态，当有破坏或损坏是应及时修理更换。
6）对电磁阀进行检查并做启动实验，动作失常时应及时更换。
7）利用末端试水装置进行放水实验，检查水流指示器的动作情况。
（3）每季度应对自动喷水灭火系统的下列功能进行检查和实验，并填写相应记录。
1）对系统所有的末端试水阀和报警阀旁的放水实验阀进行一次放水实验，检查系统启动、报警功能以及出水情况是否正常。
2）室外阀门井中，进水管上的控制阀门应每个季度检查一次，核实其处于全开启状态。
（4）每年对应自动喷水灭火系统的下列功能进行检查和实验，并填写相应记录。
1）对水源的供水能力进行测定。
2）对消防储水设备进行检查，修补缺损和重新油漆。
（5）建筑物、构筑物的使用性质或储存物安放位置、堆存高度的改变，影响到系统功能而需要进行修改时，应重新进行设计。
四、注意事项
消防水池的储水有效容积必须是在自灌式吸水的条件下消防水泵能够取用的那部分水体容积。
思考题
（一）单项选择题
1．该项目卧式离心消防水泵自灌式吸水应满足的条件是（ ）。
A.消防水池水位为最底有效水位时，液位超过水泵叶轮
B.消防水池水位为最高、最低有效水位中间时，液位超过水泵叶轮
C.消防水池水位为最高有效水位时，液位超过水泵叶轮
D.消防水池水位为最高水位时，液位超过水泵叶轮
2.水力警铃测试时，水力警铃喷嘴处压力不应小于（ ）MPa。
A.0.05 B.0.08 C.0.10 D.0.14
3.该自动喷水灭火系统中若末端试水装置处的静水压力与最不利点喷头处的静水压力相同，末端试水装置处的静水压力应不小于（ ）MPa。
A.0.05 B.0.1 C.0.15 D.0.2
4.末端试水装置的出水，应采取孔口出流的方式排入排水管道，排水立管宜设伸顶通气管，且管径不应小于（ ）mm。
A.65 B.75 C.80 D.100
5.末端试水装置和试水阀应有标识，距地面的高度宜为（ ）m，并应采取不被他用的措施。
A.1.3 B.1.5 C.1.7 D.1.8
6.从事建筑消防设施保养的人员，应通过消防行业特有工种职业技能鉴定，持有（ ）技能以上等级的职业资格证书。
A.初级 B.中级 C.高级 D.技师
（二）多项选择题
1．该商场自动喷水灭火系统喷头可采用（ ）。
A.直立型标准洒水喷头
B.下垂型标准洒水喷头
C.边墙型洒水喷头
D.快速响应隐蔽式洒水喷头
E.下垂型扩大覆盖面积洒水喷头
2.图2-36-1中不能满足规范要求的有（ ）。
A.水泵吸水口处采用同心大小头
B.压力表安装位置
C.水泵吸水管采用不带刻度指示的暗杆闸阀
D.水泵吸水管的安装高度
E.水泵出水管道设置DN65测试回水管
3.本案例中自动喷水灭火系统第一次测试时，水力警铃未动作的原因可能有（ ）。
A.湿式报警阀故障
B.水力警铃供水管道堵塞
C.系统侧管网中存在较多空气
D.系统侧压力高于供水侧压力
E.湿式报警阀组设置位置过低
4.在本案例自动喷水灭火系统测试过程及结果中，不符合规范要求的有（ ）。
A.末端试水防水流量为1.3L/s
B.95s时水流指示器动作发出报警信号
C.二次测试85s时压力开关及水力警铃动作
D.报警联动控制器手动状态时，消防水泵未启动
E.距水力警铃5m处的声强为69db
5.自动喷水灭火系统维护保养中，对系统部件及功能应定期进行检查及实验，下列属于每月检查的项目有（ ）。
A.消防水池水位
B.消防水泵为自动控制启动时，模拟自动控制的条件启动运转消防水泵
C.对水源的供水能力进行测定
D.对系统所有的末端试水阀进行放水实验
E.水流指示器的动作情况
（三）判断题
1.处于准工作状态时严禁管道冲水的场所和用于替代干式系统的场所的预作用系统装置，宜由火灾自动报警系统和充气管道上设置的压力开关控制。 （ ）
2.由于消防水泵在整个火灾延续时间内都存在启动的可能, 所以消防水池的水位在整个火灾延续时间内都应保证消防水泵的自灌式吸水。 ( )
3.喷淋系统高位消防水箱出水管管径应经计算确定，轻危险级、中危险级场所的系统，管径不应小于80mm。 （ ）
4.采用临时高压给水系统的自动喷水灭火系统，应设置独立的消防水泵。 （ ）
5.干式系统的配水管网充有压气体, 管道上必须安装快速排气阀及电动阀。 ( )
（四）分析题
中庭改造，当采用自动喷水灭火系统进行防护时，主要应注意哪些问题？
【参考答案】
（一）1．A 2．A 3．C 4．B 5．B 6. C
（二）1．ABE 2．ACD 3．CD 4．BD 5. ABE
（三）1. √ 2.√ 3.× 4.× 5.√
（四）答题要点：
（1）民用建筑中12~18m的中庭，设计喷水强度应不小于15L/（min·㎡）作用面积应不小于160㎡。
（2）喷头应选用非仓库型特殊应用喷头，喷头安装间距大于1.8m，小于3.0m。
（3）该区域设置水流指示器及末端试水装置。
（4）因该区域的最小设计流量为40L/s，原有喷淋消防泵不能满足要求，需更换，更换前需重新计算水泵的工作参数。
（5）原有消防水池的有效容积为400m3，不能满足室内消防用水量，需增加。
（6）如接入原自动喷水灭火系统配水干管，应考虑湿式报警阀所带喷头数不超过800个。
（7）系统安装调试应符合《自动喷水灭火系统施工及验收规范》（GB 50261-2017）的相关要求。
