第一节 系统的分类与组成

        学习要求
        通过本章学习，掌握自动喷水灭火系统的分类与组成、工作原理与适用范围以及选型原则；熟悉自动喷水灭火系统的组件及其设置要求，了解自动喷水灭火系统设置场所的火灾危险性等级分类、系统设计基本参数以及系统的控制方式。
        自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，能在发生火灾时喷水的自动灭火系统。自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。


第一节  系统的分类与组成

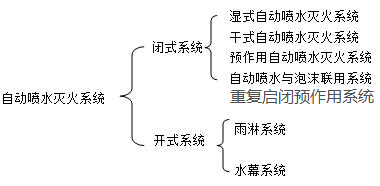

        自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、防护冷却系统、雨淋系统、水幕系统（防水分隔水幕和防护冷却水幕）、自动喷水-泡沫联用系统等。自动喷水灭火系统的分类如图3-3-1。

 图3-3-1 自动喷水灭火系统分类图



        一、湿式自动喷水灭火系统

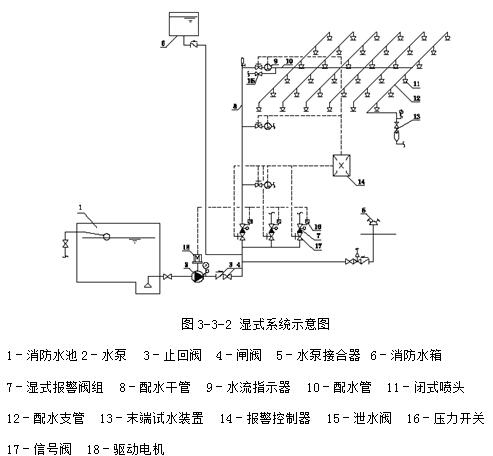

        湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态时，配水管道内充满用于启动系统的有压水。湿式系统的组成如图3-3-2所示。

        二、干式自动喷水灭火系统

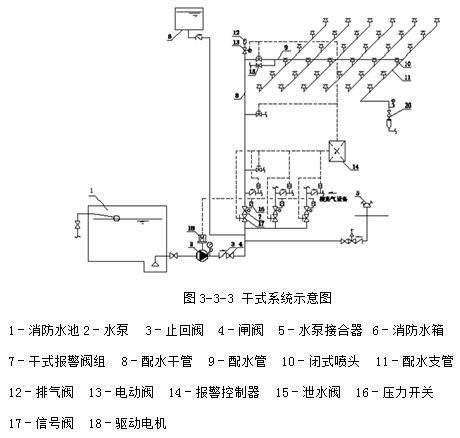

        干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态下，配水管道内充满用于启动系统的有压气体。干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。干式系统的组成如图3-3-3。

        三、预作用自动喷水灭火系统

        预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态下，配水管道内不充水，发生火灾时，由火灾报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵，并转换为湿式系统。预作用系统与湿式系统、干式系统的不同之处在于系统采用预作用装置，并配套设置火灾自动报警系统。预作用系统的组成如图3-3-4。

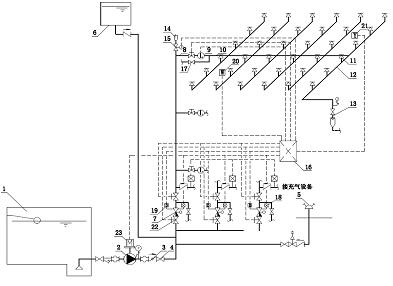

图3-3-4预作用系统示意图

                   1－消防水池2－消防水泵  3－止回阀  4－闸阀  5－消防水泵接合器 6－高位消防水箱  7－预作用装置
                   8－配水干管    9－配水管  10－闭式洒水喷头  11－配水支管    12－排气阀  13－电动阀  14－报警控制器

                   15－泄水阀  16－压力开关  17－电磁阀  18－感温探测器  19－感烟探测器  20－信号阀  21-水泵控制柜

                   22-末端试水装置  23-流量开关  24-水流指示器

        四、雨淋系统

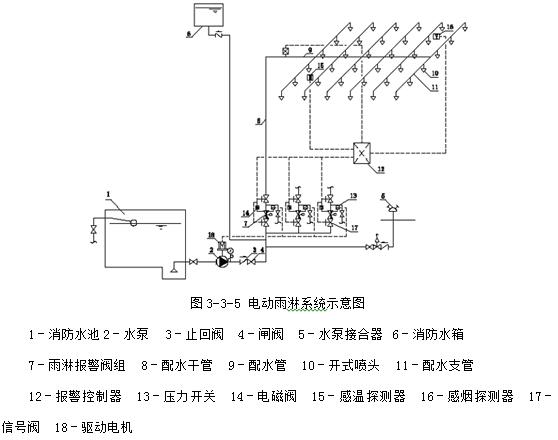

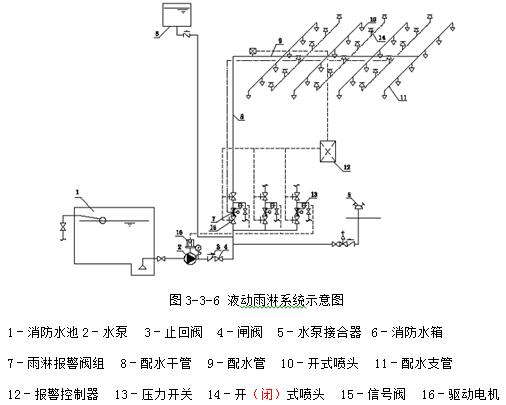

        雨淋自动喷水灭火系统由开式喷头、雨淋报警阀组、水流报警装置、供水与配水管道以及供水设施等组成。它与前几种系统的不同之处在于，雨淋系统采用开式喷头，由雨淋报警阀控制喷水范围，由配套的火灾自动报警系统或传动管控制，自动启动雨淋报警阀组合启动消防水泵。雨淋系统有电动、液动和气动控制方式，常用的电动和充液（水）传动管启动雨淋系统分别如3-3-5和图3-3-6所示。

        五、水幕系统

        水幕系统由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀组、供水与配水管道、控制阀以及水流报警装置（水流指示器或压力开关）等组成，与前几种系统不同之处在于，水幕系统不具备直接灭火的能力，而是用于防火分隔和冷却保护分隔物。水幕系统的组成与雨淋系统基本一致，系统示意图可参照雨淋系统示意图。

        六、防护冷却系统

        由闭式洒水喷头、湿式报警阀组等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的闭式系统。
