学习要求
通过对本章的学习，应了解消防应急照明和疏散指示系统的组成和工作原理；掌握系统的设计要求。
消防应急照明和疏散指示系统是指在发生火灾时，为人员疏散、逃生、消防作业提供指示或照明的各类灯具，是建筑中不可缺少的重要消防设施。正确地选择消防应急灯具的种类，合理地设计、安装及科学地使用消防应急灯具对充分发挥系统的性能，保证消防应急照明和疏散指示标志在发生火灾时,能有效地指导人员疏散和消防人员的消防作业，都有十分重要的作用和意义。
第一节 系统的分类与组成
消防应急照明和疏散指示系统的主要功能是为火灾中人员的逃生和灭火救援行动提供照明及方向指示，由消防应急照明灯具和消防应急标志灯具等构成。
一、消防应急灯具分类

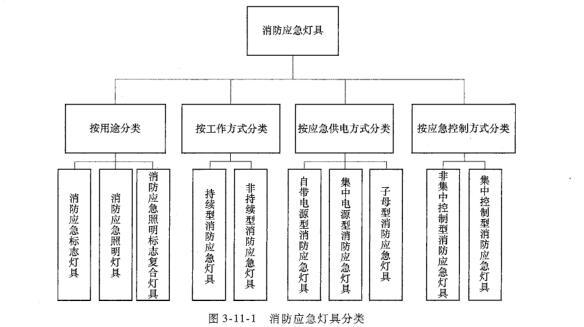

消防应急灯具是为人员疏散、消防作业提供照明和标志的各类灯具，包括消防应急照明灯具、消防应急标志灯具以及消防应急照明标志复合灯具等，其分类如图3-11-1所示。
消防应急照明标志灯具是为人员疏散和消防作业提供照明的灯具，其中发光部分为便携式的消防应急照明灯具，也称为疏散用手电筒。
消防应急标志灯具是用于指示疏散出口、疏散路径、消防设施位置等重要信息的灯具，一般均用图形加以标示，有时会有辅助的文字信息。
消防应急照明标志复合灯具同时具备应急照明和疏散指示两种功能。
持续型消防应急灯具是指光源在主电源或应急电源工作时均处于点亮状态的消防应急灯具，非持续型灯具的光源在主电源工作时不点亮，仅在应急电源工作时处于点亮状态。
自带电源型消防应急灯具的电池、光源及相关电路安装在灯具内部，一般分为两种：一种为电池、光源和相关电路为一体；另一种是电池和相关电路为一体，光源为分体。子母型消防应急灯具由子灯具和母灯具组成，子灯具的电源和点亮方式均由母灯具控制。集中电源型消防应急灯具的电源由应急照明集中电源提供，自身无独立的电池，不能独立工作。
二、系统的分类与组成
消防应急照明和疏散指示系统按照灯具的应急供电方式和控制方式的不同，分为自带电源非集中控制型、自带电源集中控制型、集中电源非集中控制型、集中电源集中控制型四类系统。
（一）自带电源非集中控制型系统
自带电源非集中控制型系统由应急照明配电箱和消防应急灯具组成。消防应急灯具由应急照明配电箱供电。

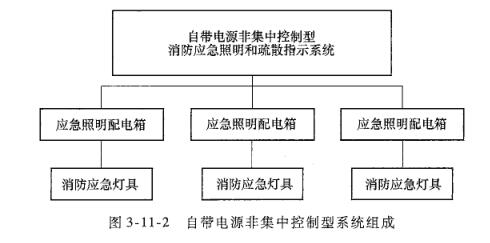

自带电源非集中控制型系统连接的消防应急灯具均为自带电源型，灯具内部自带蓄电池，工作方式为独立控制，无集中控制功能，系统组成如图3-11-2所示。
（二）自带电源集中控制型系统
自带电源集中控制型系统由应急照明控制器、应急照明配电箱和消防应急灯具组成。消防应急灯具由应急照明配电箱供电，消防应急灯具的工作状态受应急照明控制器控制和管理。

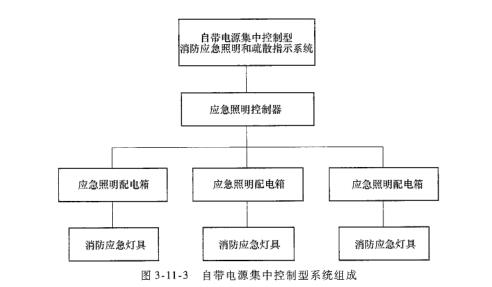

自带电源集中控制型系统连接的消防应急灯具均为自带电源型，灯具内部自带蓄电池，但是消防应急灯具的应急转换由应急照明控制器控制，系统组成如图3-11-3所示。
（三）集中电源非集中控制型系统
集中电源非集中控制型系统由应急照明集中电源、应急照明分配电装置和消防应急灯具组成。应急照明集中电源通过应急照明分配电装置为消防应急灯具供电。

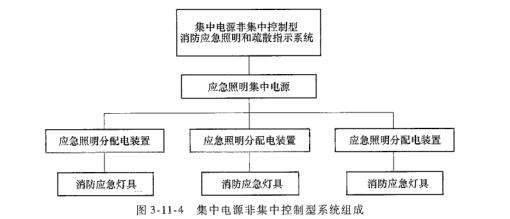

集中电源非集中控制型系统连接的消防应急灯具自身不带电源，工作电源由应急照明集中电源提供，工作方式为独立控制，无集中控制功能，系统组成如图3-11-4所示。
（四）集中电源集中控制型系统
集中电源集中控制型系统由应急照明控制器、应急照明集中电源、应急照明分配电装置和消防应急灯具组成。应急照明集中电源通过应急照明分配电装置为消防应急灯具供电，应急照明集中电源和消防应急照明灯具的工作状态受应急照明控制器控制。

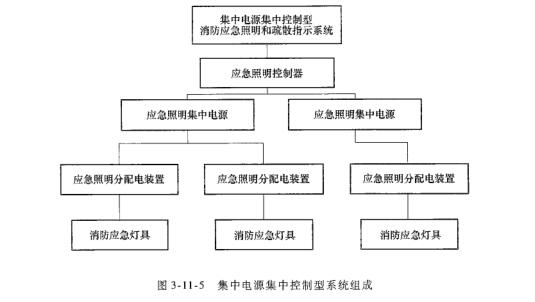

集中电源集中控制型系统连接的消防应急灯具的电源由应急照明集中电源提供，控制方式由应急照明控制器集中控制，系统组成见图3-11-5所示。
