八、消火栓系统试水装置

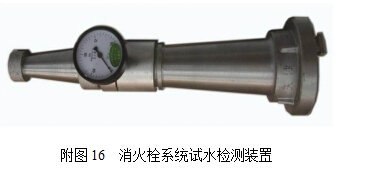

消火栓系统试水检测装置是用于检测室内消火栓的静水压和出水压力，并校核水枪充实水柱的专用装置，如附图16所示。该装置由水带接口、短管、压力表和闷盖组成，可在消火栓出口形成一个测压环节。当与消火栓和水带、水枪连接时，检测栓口出水压力，当与消火栓和闷盖连接时，检测栓口静水压。
（一）应用范围
1.静水压力测试
使用消火栓系统试水装置，选择最不利处消火栓，连接压力表及闷盖，开启消火栓，测量栓口静水压力。（注：一类高层公共建筑，最不利点处的消火栓静水压力不应低于0.10MPa,但当建筑高度超过100米时，不应低于0.15MPa）。(《消防给水及消火栓系统技术规范》)GB50974一2014 5.2.2-1 一类高层公共建筑，不应低于0.10MPa，当建筑高度超过100m时，高层最不利点处的消火栓静水压力不应低于0.15MPa；高层住宅、二类高层公共建筑、多层公共建筑不应低于0.07MPa；工业建筑不应低于0.10MPa，当建筑体积小于20000m3时不宜低于0.07MPa)。
使用消火栓系统试水检测装置，选择最有利处消火栓，开启消火栓，测量栓口静水压力。（注：栓口静水压力不应大于1.0MPa。）
2.动压测试
使用消火栓系统试水检测装置，连接消防水带、消火栓，测试消火栓的出水压力。
消火栓栓口的动压不应大于0.5MPa，当大于0.70MPa时必须设置减压装置；高层建筑、厂房、库房和室内净空高度超过8m的民用建筑等场所，消火栓栓口动压不应小于0.35MPa且消防水枪充实水柱应按13m计算；其他场所，消火栓栓口动压不应小于0.25MPa，且消防水枪充实水柱应按10m计算。
（二）使用方法（仅供参考，可查阅具体说明书）
1.静水压力测量
（1）将消火栓系统试水检测装置接到消火栓栓口。
（2）安装好压力表，并调整压力表检测位置使之竖直向上。
（3）在消火栓系统试水检测装置出口处装上端盖。
（4）缓慢打开消火栓阀门，压力表显示的值为消火栓栓口的静水压力。
（5）测量完成后，关闭消火栓阀门，旋松压力表，使消火栓系统试水检测装置内的水压泄掉，然后取下端盖。在测量栓口静压时，开启阀门应缓慢，避免压力冲击造成检测装置损坏。
2.动压测量
使用消火栓系统试水检测装置，打开闷盖，按设计出水量开启消火栓，启动消防泵，测量最不利点处消火栓出水压力。（注：消火栓充实水柱与消防水枪出水压力、流量之间的关系见附表1）。
使用消火栓系统试水检测装置，打开闷盖，按设计出水量开启消火栓，启动消防泵，测量最有利处消火栓出水压力（注：栓口出水压力不应大于0.5MPa,如大于0.7MPa,消火栓处应设减压装置)。

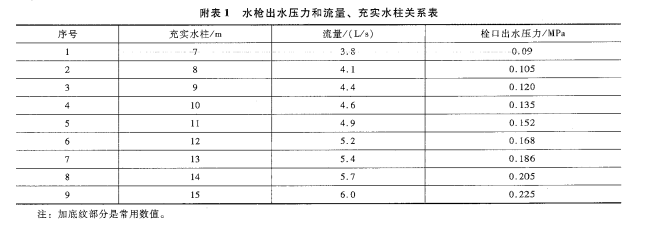

附表1 水枪出水压力和流量、充实水柱关系表
