九、超声波流量计

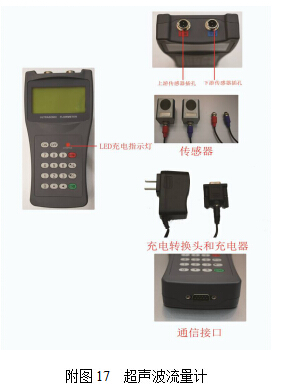

超声波在流动的流体中传播时就会加载流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量，如附图17所示。
（一）应用范围
超声波流量计用来检测消火栓系统和水喷淋系统的给水量以及消防竖管的流量分配。
根据《消防给水及消火栓系统技术规范》（GB 50974-2014）规定:民用建筑室内消火栓的设计流量为5~40L/s，室外消防水量为15L/s;工业建筑室内消火栓的设计流量为10~40L/s，室外消防水量为15~45L/s。
对于手持式超声波流量计，其测量管径为0~700mm，精度为±1%。
（二）使用方法（仅供参考，可查阅具体说明书）
先将传感器与主机相接，红色传感器接于上游端子，蓝色传感器放于下游端子。然后将两个磁性传感器与所测流量的管道连接，若不能相吸引，则采用支架将传感器固定。固定好后打开主机，然后输入管道材质、直径、传感器距离，流体性质等相应的参数，即可开始测量。

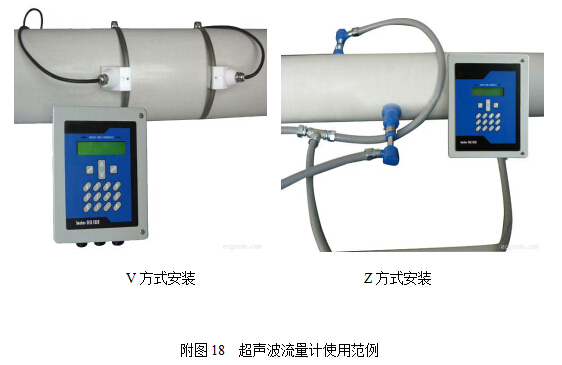

超声波流量计的传感器一般采用V方式和Z方式安装，如附图18所示。通常情况下，管径小于300mm时，采用V方式安装；管径大于200mm时，采用Z方式安装。对于即可以用V方式安装又可以Z方式安装的传感器，尽量选用Z方式。实践表明，Z方式安装的传感器超声波信号强度高，测量的稳定性也好。
