十九、接地电阻测试仪

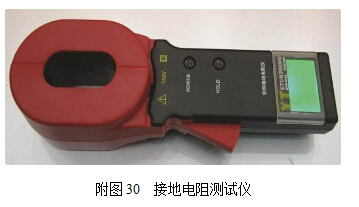

接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，如附图30所示。
（一）应用范围
在消防监督检查中，接地电阻测试仪一般用于测量储油罐、避雷针等防雷接地电阻。例如，防火检测中甲、乙、丙类液体贮罐及其附属设备，应设接地装置，接地电阻不应大于10Ω。
（二）使用方法（仅供参考，可查阅具体说明书）
电气系统的接地电阻值应符合设计文件。如设计无规定时，单独设置的配电系统保护接地，其接地电阻应不大于4Ω。
防静电接地电阻值应符合下列规定：
（1）防静电与防感应雷共用接地的接地电阻应不大于10Ω。
（2）单独设置的防静电保护的接地装置电阻应不大于100Ω。
加油加气站采用共用接地装置时接地电阻不应大于4Ω，单独设置接地装置时，油罐、液化石油气罐和压缩天然气储气罐组的防雷接地装置的接地电阻、配线电缆金属外皮两端和保护钢管两端的接地装置的接地电阻不应大于10Ω；保护接地电阻不应大于4Ω；地上油品、液化石油气和天然气管道始、末端和分支处的接地装置的接地电阻不应大于30Ω。
二十、绝缘电阻测试仪

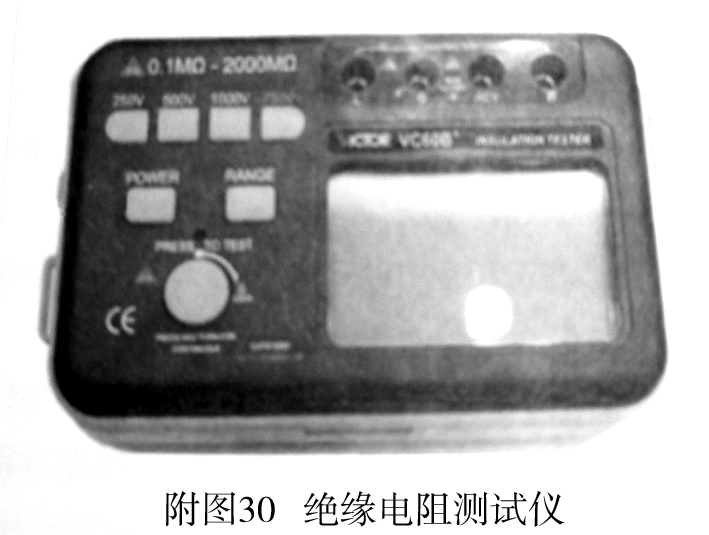

绝缘电阻测试仪是一种用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电气设备等绝缘电阻的专门仪器，如附图30所示。
（一）应用范围
绝缘电阻测试仪适用于检测相线与设备接地线之间的电阻，判断绝缘程度。在消防监督检查工作中，一般用于测量导线的对地绝缘电阻。
导线的绝缘皮无论是聚氯乙烯塑料还是橡胶层，随着使用时间增长，会出现自然老化现象，或由于负荷较大，使导线发热而使绝缘性能下降。绝缘层的绝缘性能的下降往往是用肉眼无法发现的，这种隐患将可能导致火灾和人身危险。另外，在日常的安全检查时，导线的相线和电气设备的绝缘性能也是检查的重点，需要测量相线和设备接地线之间的电阻，以判断相线和设备之间的绝缘程度。
（二）使用方法（仅供参考，可查阅具体说明书）
(1)仪器开始自动检测电池容量，当指针停在“BATT.GOOD”区，则电池是好的，否则需充电。
(2)选择需要的测试电压( 2.5 kV／5 kV／10kV)。
(3)按动测试按钮，开始测试。这时测试键左边高压输出指示灯发亮并且仪表内置蜂鸣器每隔1s响一声，代表LINE端有高压输出。
（4）代表每隔一定时间发出提示音（15s、1min、10 min)。
（5）当绿色LED灯亮时，在外圈读绝缘电阻值（高范围）；红色LED灯亮时，则读内圈刻度；对(2.5kV和5kV）或（5kV和10kV）双电压等级的绝缘测试，则读黑色和红色刻度(对HT 2550或HT2503型而言）。测试完后，再次按动测试按钮，仪表停止测试，等几秒钟，不要立即把探头从测试电路移开。这时仪表将自动释放测试电路中的残存电荷。
使用绝缘电阻测试仪时，应注意以下事项：
(1)当外接交流电源未接通时，如果仪表电源指示灯未亮，应接入交流电源给机内电池充电。
(2)测试过程中，严禁触摸LINE端裸露部分，以免发生触电危险。
(3)试验完毕或重复进行试验时，必须将被试物短接后对地充分放电（仪表也有内置自动放电功能，不过时间较长）。
二十一、万用表

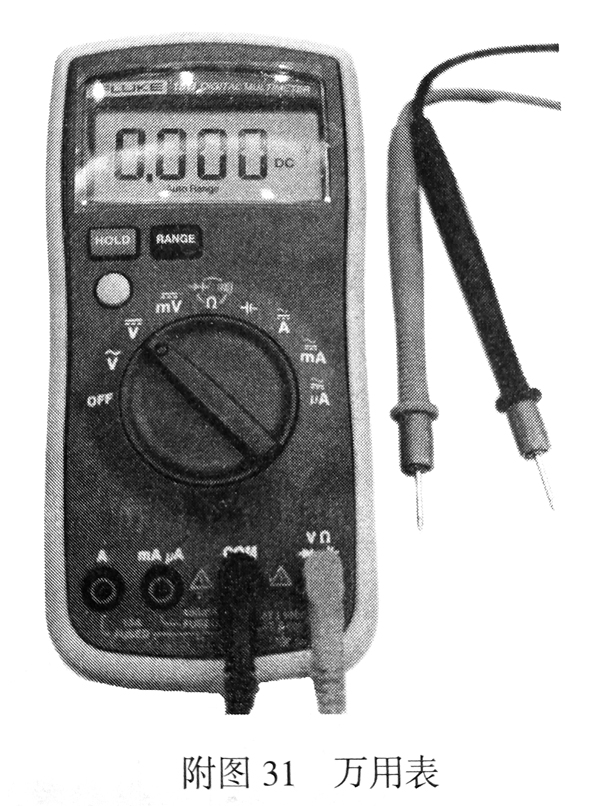

万用表是电气设备检测作业中最常用的仪器之一。此仪表可用来测量直流电压和交流电压、直流电流、电阻、温度、二极管正向压力降、晶体管hFE参数及电路通断等，如附图31所示。在消防监督检查工作中涉及以上这些参数的测量时均可使用数字万用表。
（一）应用范围
测量直流电压和交流电压、直流电流、电阻、温度、二极管正向压力降、晶体管hFE参数及电路通断等。
1．应用例子：检查水流指示器（有延迟功能，或无延迟功能）有无输出信号
（1）对于没有延迟功能的水流指示器，将万用表连接水流指示器的输出接线，将水流指示器桨片沿着箭头指示方向推到底，万用表应有接通信号。
(2)对于有延迟功能的水流指示器，将万用表连接水流指示器的输出接线，将水流指示器桨片沿着箭头指示方向推到底，同时启动秒表，延迟时间后万用表应有接通信号。
2．应用例子：检查气体灭火控制器反馈
拆开该防护区启动钢瓶的启动信号线，并与万用表连接。将万用表调节至直流电压挡后触发该防护区的紧急启动按钮并用秒表开始计时，测量延时启动时间，经30s延时后，查看防护区内声光报警装置、通风设施，以及入口处声光报警装置的动作情况，查看气体灭火控制器与消防控制室显示的反馈信号。
（二）使用方法（仅供参考，可查阅具体说明书）
将黑表笔插入“COM”插孔，红表笔插入“VΩmA"插孔。选择旋钮放置相应的测试位置，然后将两个表笔并接在被测负载或信号源上。
二十二、钳型电流表

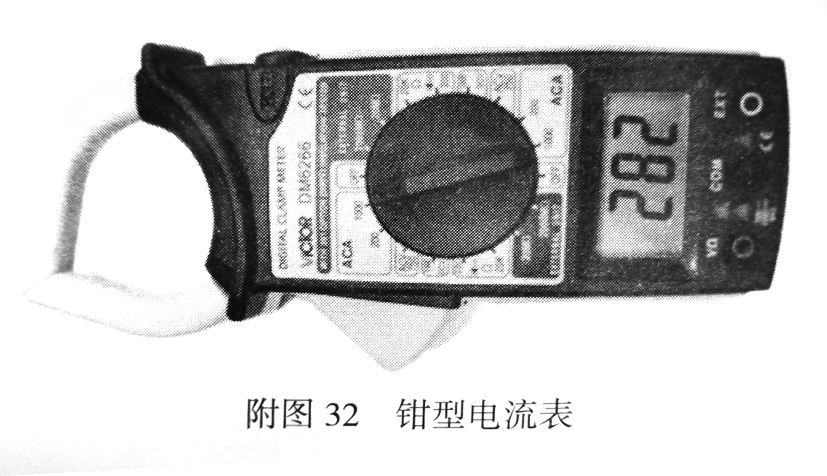

用普通电流表测量电流时，需要将电路切断停机后才能将电流表接入进行测量。钳形电流表由电流互感器和电流表组合而成，被测电流所通过的导线可以不必切断就可穿过铁芯张开的缺口来测量，如附图32所示。钳型电流表通常可测量交流电流、交直流电压及电阻等，适用于大电流的测试，使用方便，是防火检查和消防电气检测中不可缺少的检测仪器。
（一）应用范围
钳型电流表适用于交流电流测量、交直流电压测量、电阻测量、二极管及通断测试、相线判别等。
（二）使用方法（仅供参考，可查阅具体说明书）
（1）将功能开关置于A挡。
(2)用钳头卡住单根被测导线，调整被测导线与钳头垂直并处于钳头的几何中心位置，检查钳头应闭合良好。
(3)此时LCD读数即为被测交流电流值。
二十三、测力计

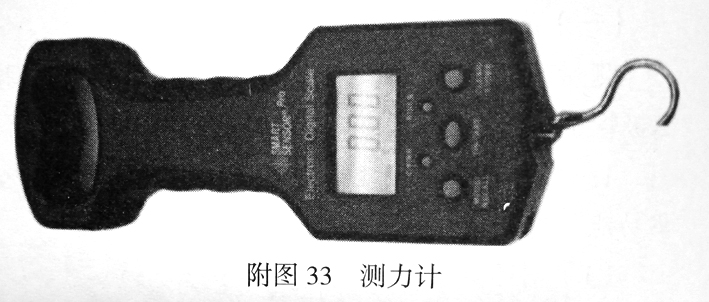

测力计是利用金属的弹性制成的、标有刻度用以测量力的大小的仪器，如附图33所示。测力计有各种不同的构造形式，但它们的主要部分都是弯曲有弹性的钢片或螺旋形弹簧。当外力使弹性钢片或弹簧发生形变时，通过杠杆等传动机构带动指针转动，指针停在刻度盘上的位置对应外力的数值。
（一）应用范围
测力计适用于检查消防水带的单位长度质量，测量排烟防火阀手动开启的最大操作力，测量开启排烟阀的拉力，测试检漏装置，以及测试闭门器开启／关闭力矩等。
（二）使用方法（仅供参考，可查阅具体说明书）
(1)熟悉装备及其系统的性能、技术指标、有关标准，遵守操作规程。
（2）定期进行计量检定，以保证装备的可靠性。
