第二十节 绝缘电阻测试仪
第二十节 绝缘电阻测试仪
二十、绝缘电阻测试仪

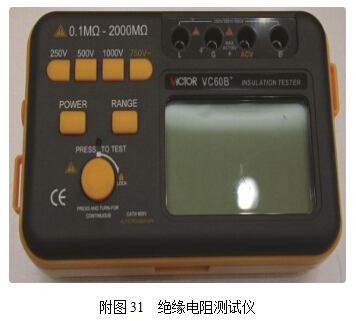

绝缘电阻测试仪（附图31）是一种用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等绝缘电阻的专门仪器。
（一）、应用范围
检测相线与设备接地线之间的电阻，判断绝缘程度。在消防监督检查工作中一般用于测量导线的对地绝缘电阻。
导线的绝缘皮无论是聚氯乙烯塑料还是橡胶层，随着使用时间长，会出现自然老化现象，或由于负荷较大，使导线发热而使绝缘性能下降。绝缘层的绝缘性能的下降往往是用肉眼无法发现的，这种隐患将可能导致火灾和人身危险。另外，在日常的安全检查时，导线的相线和电气设备的绝缘性能也是检查的重点，需要测量相线和设备接地线之间的电阻，以判断相线和设备之间的绝缘程度。
（二）、使用方法（仅供参考，可查阅具体说明书）
1）仪器开始自动检测电池容量，当指针停在BATT.GOOD区,则电池是好的,否则需充电。
2）选择需要的测试电压（2.5KV/5KV/10KV）。
3）按动测试键，开始测试。这时测试键左边高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE端有高压输出。
4）仪表每隔一定时间发出提示音（15秒、1分钟、10分钟）
5）当绿色LED亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度,对(2.5KV和5KV)或(5KV和10KV)双电压等级的绝缘测试,则读黑色和红色刻度(对HT2550或HT2503型而言)。测试完后,再次按动测试键，仪表停止测试，等几秒钟,不要立即把探头从测试电路移开。这时仪表将自动释放测试电路中的残存电荷。
（三）、注意事项
1）当外接交流电源未接通时，如果仪表电源指示灯未亮，应接入交流电源给机内电池充电。
2）测试过程中，严禁触模LINE端裸露部分以免发生触电危险。
3）试验完毕或重复进行试验时，必须将被试物短接后对地充分放电（仪表也有内置自动放电功能，不过时间较长）。
