一、情景描述
某大型综合体建筑，地下3层，地上6层，一至四层为裙房，建筑高度23.5m，五层以上为塔楼，总建筑高度为98.5m，总建筑面积约11万㎡（其中裙房部分的建筑面积约3.2万㎡）。该建筑各层功能用途如下：地下一至三层为设备用房及地下车库，地上一至三层为商场，四层为超市（层高5.6m），5~26层为酒店。
该建筑内设置有自动喷水灭火系统，地下车库采用预作用自动喷水灭火系统，其他区域采用湿式自动喷水灭火系统。商场内吊顶为石膏板吊顶，超市内采用通透率85%的格栅类吊顶，吊顶距顶板1.2m，地下车库均不设吊顶。该商业建筑在地下二层设有750m3的消防水池一座，水池的有效容积和补水时间均符合要求，屋顶消防水箱间内设有消防稳压装置及50m3消防水箱一座。现场检测与验收时间的照片如图2-28-1~图2-28-6所示。
二、案例说明
本案例涉及防火内容较多，主要分析下列内容：
1）自动喷水灭火系统施工及验收有关要求。
2）检测验收时应对系统设计参数做出正确选择判断。
3）检测验收时对系统构成和组件设置是否正确做出判断。
三、关键知识点及依据
依据《建筑消防设施检测技术规程》（GA 503-2004）和《自动喷水灭火系统施工及验收规范》（GB 50261-2017）对下列自动喷水灭火系统设备进行检测及验收。
（一）报警阀组的检测
1.湿式报警阀组
1）查看外观、标志牌、压力表。
2）查看控制阀，查看锁具或信号阀及其反馈信号。
3）打开试验阀，查看压力开关、水力警铃动作情况及反馈信号。
4）恢复报警阀组至正常状态。
2.预作用报警阀组
1）查看外观、标志牌、压力表。
2）查看控制阀，查看锁具、信号阀及其反馈信号。
3）缓慢开启实验阀小流量排气，空气压缩机启动后关闭试验阀，查看空气压缩机的运行情况，核对启停压力。
4）关闭报警阀入口控制阀，消防控制设备输出电磁阀控制信号，查看电磁阀动作情况及反馈信号。
5）回复正常状态。
（二）水流指示器的检测
1）查看标志及信号阀。
2）开启末端试水装置，查看消防控制设备报警信号；关闭末端试水装置，查看复位信号。
（三）系统功能检测
1.湿式系统
1）开启最不利处末端试水装置，查看压力表显示；查看水流指示器、压力开关和消防水泵的动作情况及反馈信号。
2）测量自开启末端试水装置至消防水泵投入运行时间。
3）用声级计测量水力警铃声强值。
4）系统恢复正常。
2.预作用系统
1）先后触发防护区内两个火灾探测器，查看电磁阀、电动阀、消防水泵和水流指示器、压力开关的动作情况及反馈信号，以及排气阀的排气情况。
2）报警2min后打开末端试水装置，测量出水压力。
3）用声级计测量水力警铃声强值。
4）系统恢复正常。
（四）系统验收
1.系统验收时，施工单位应提供的资料
1）竣工验收申请报告、设计变更通知书、竣工图。
2）工程质量事故处理报告。
3）施工现场质量管理检查记录。
4）自动喷水灭火系统施工过程质量管理检查记录。
5）自动喷水灭火系统质量控制检测资料。
6）系统试压、冲洗记录。
7）系统调试记录。
2.消防水池及高位消防水箱的验收
1）高位消防水箱和消防水池容量应符合设计要求，当消防水池采用两路消防供水且在火灾情况下连续补水能满足消防要求时，消防水池的有效容积应根据计算确定，但不应小于100m3。
2）消防水池的总蓄水有效容积大于500m3时，宜设两格能独立使用的消防水池； 当大于1000m3时，应设置能独立使用的两座消防水池。每格（或座）消防水池应设置独立的出水管，并应设置满足最低有效水位的连通管，且其管径应能满足消防给水设计流量的要求。
3）消防水池进水管管径应计算确定，且不应小于DN100mm。消防水池应设置溢流水管和排水设施，并应采用间接排水。
4）高位消防水箱、消防水池的有效消防容积，应按出水管或吸水管喇叭口（或防止旋流器淹没深度）的最低标高确定。
5）消防用水与其他用水公用的水池，应采取确保消防用水量不作他用的技术措施。
6）消防水池及高位消防水箱应设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示消防水池（水箱）水位的装置，同时应有最高和最低报警水位。
3.消防泵房的验收
1）消防泵房的建筑防火要求应符合相应的建筑设计防火规范的规定。
2）消防泵房设置的应急照明、安全出口应符合设计要求。
3）备用电源、自动切换装置的设置应符合设计要求。
4.消防水泵的验收
1）工作泵、备用泵、吸水管、出水管及出水管上的阀门、仪表的规格、型号、数量应符合设计要求；吸水管、出水管上的控制阀应锁定在常开位置，并由明显标记。
2）消防水泵应采用自灌式引水或其他可靠的饮水措施。
3）分别开启系统中的每一个末端试水装置和试水阀，水流指示器、压力开关等信号装置的功能应均符合设计要求。湿式自动喷水灭火系统的最不利点做末端放水实验时，自放水开始至水泵启动时间不应超过5min。
4）打开消防水泵出水管上试水阀，当采用主电源启动消防水泵时，消防水泵应启动正常；关掉主电源，主、备电源应能正常切换。备用电源切换时，消防水泵应在1min或2min内投入正常运行。自行或手动启动消防泵时应在55s内投入正常运行。
5）消防水泵停泵时，水锤消除设施后的压力不应超过水泵出口额定压力的1.3~1.5倍。
6）对消防气压给水设备，当系统气压下降到设计最低压力时，通过压力变化信号应能启动稳压泵。
7）消防水泵启动控制应置于自动启动挡，消防水泵应互为备用。
5.报警阀组的验收
1）报警阀组的各组件应符合产品标志要求。
2）打开系统流量压力检测装置放水阀，测试的流量、压力应符合设计要求。
3）水力警铃的设置位置应正确。测试时，水力警铃喷嘴处压力不应小于0.05MPa，且距水力警铃3m远处警铃声声强不应小于70dB。
4）控制阀均应锁定在常开位置。
5）空气压缩机或水灾自动报警系统的联动控制，应符合设计要求。
6）打开末端试（放）水装置，当流量达到报警阀动作流量时，湿式报警阀和压力开关应及时动作，带延迟器的报警阀应在90s内压力开关动作，不带延迟器的报警阀应在15s内压力开关动作。
6.喷头的验收
1）湿式系统的洒水喷头选型应符合下列规定：
①不做吊顶的场所，当配水支管布置在梁下时，应采用直立型洒水喷头。
②吊顶下布置的洒水喷头，应采用下垂型洒水喷头或吊顶型洒水喷头。
③顶板为水平面的轻危险级、中危险级Ⅰ级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室，可采用边墙型洒水喷头。
④易受碰撞的部位，应采用带保护罩的洒水喷头或吊顶型洒水喷头。
⑤顶板为水平面，且无梁或通风管道等障碍物影响喷头洒水的场所，可采用扩大覆盖面积洒水喷头。
⑥不宜选用隐蔽式洒水喷头；确需采用时，应仅适用于轻危险级和中危险级Ⅰ级场所。
2）干式系统、预作用系统应采用直立型洒水喷头或干式下垂型洒水喷头。
3）装设网格、栅板类通透性吊顶的场所，系统的喷水强度应按《自动喷水灭火系统设计规范》（GB 50084-2017）表5.0.1规定值的1.3倍确定。装设网格、栅板类通透性吊顶的场所喷头的布置，当通透面积占吊顶总面积的比例大于70%时，喷头应设置在吊顶上方，并应符合下列规定：
①通透性吊顶开口部位的净宽度不应小于10mm，且开口部位的厚度不应大于开口的最小宽度。
②喷头间距及溅水盘与吊顶上表面的距离应符合表2-28-1的规定。
表2-28-1 通透性吊顶场所喷头布置要求
| 火灾危险等级 | 喷头间距 | 喷头溅水盘与吊顶上表面的最小距离/mm | |||||
轻危险级、 中危险Ⅰ级 | s≤3.0 | 450 | |||||
| 3.0＜s≤3.6 | 600 | ||||||
| s＞3.6 | 900 | ||||||
中危险级Ⅱ级 | s≤3.0 | 600 | |||||
| s＞3.0 | 900 | ||||||
4）当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头；采用早期抑制快速响应喷头和特殊应用喷头的场所，当障碍物宽度大于0.6m时，其下方应增设喷头。增设的洒水喷头上方有空洞、缝隙时，可在洒水喷头的上方设置挡水板，挡水板应为正方形或圆形金属板，其平面面积不应小于0.12㎡，周围弯边的下沿宜与洒水喷头的溅水盘平齐。
5）喷头设置场所、规格、型号、公称动作温度、响应时间指数（RTI）以及喷头安装间接，喷头与楼板、樯、梁等障碍物的距离应符合设计要求。
7.管网及末端试水装置的验收
1）管道的材质、管径、接头、连接方式、防腐防冻措施，以及管网不同部位安装的报警阀组、闸阀、止回阀、电磁阀、信号阀、水流指示器、减压孔板、节流管、减压阀、柔性接头、排水管、排气阀、泄压阀等应符合规范及设计要求。
2）配水管道可采用内外壁热镀锌钢管、涂覆钢管、铜管、不锈钢管和氯化聚氯乙烯（PVC-C）管。当报警阀入口前管道采用不防腐的钢管时，应在报警阀前设置过滤器。
3）配水管两侧每根配水支管控制的标准流量洒水喷头数量，轻危险级、中危险级场所不应超过8只，同时在吊顶上下设置喷头的配水支管，上下侧均不应超过8只。严重危险级及仓库危险级场所均不应超过6只。
4）每个报警阀组控制的最不利点洒水喷头处应设末端试水装置，其他防火分区、楼层均应设直径为25mm的试水阀。
5）末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数，应等同于同楼层或防火分区内的最小流量系数洒水喷头。末端试水装置的出水，应采取孔口出流的方式排入排水管道，排水立管宜设伸顶通气管，且管径不应小于75mm。末端试水装置和试水阀应有标识，距地面的高度宜为1.5m，并应采取不被他用的措施。
6）当自动喷水灭火系统中设有2个及以上报警阀组时，报警阀组前应设环状供水管道。环状供水管道上设置的控制阀应采用信号阀；当不采用信号阀时，应设锁定阀位的锁具。
7）干式系统和预作用系统的配水管道应设快速排气阀。有压充气管道的快速排气阀入口前应设电动阀。
8）干式系统、由火灾自动报警系统和充气管道上设置的压力开关开启预作用装置的预作用系统，其配水管道充水时间不宜大于1min；雨淋系统和仅由水灾自动报警系统联动开启预作用装置的预作用系统，其配水管道充水时间不宜大于2min。
8.系统流量、压力验收及系统模拟灭火功能试验
1）系统流量、压力的验收，应通过系统流量压力检测装置进行放水实验，系统流量、压力应符合设计要求。
2）系统模拟灭火功能实验时，水流指示器、报警阀应动作，水力警铃、压力开关等应工作正常。压力开关开关动作应连锁启动消防水泵及与其联动的相关设备。水流指示器、压力开关、水泵等的动作信号应反馈至消防控制室。
9.系统工程质量验收判定标准
1）系统工程质量缺陷划分为严重缺陷项（A）、重缺陷项（B）、轻缺陷项（C）。
2）系统验收合格判定的条件为：A=0，且B≤2，且B+C≤6为合格，否则为不合格。
3）工程质量缺陷划分按《自动喷水灭火系统施工及验收规范》（GB 50261-2017）附录F确定。
四、注意事项
1）消防泵房的设置、建筑室内自动喷水灭火系统的消防水池容积、高位消防水箱容积、喷淋泵的流量及杨程均符合规范要求，室外消防用水由满足要求的市政管网供水。
2）系统采用分区给水方式并符合规范要求，喷淋系统消防水泵接合器的设置符合规范要求。
3）本案例对系统设置是否合理不予考虑。
思考题
（一）单项选择题
1.该建筑超市部分自动喷水系统的设计喷水强度应不小于（ ）L/（min·㎡）。
A.7.8， B.8， C.10.4， D.12
2.当该建筑地下车库预作用喷水系统由火灾自动报警系统和充气管道上设置的压力开关控制预作用装置时，预作用喷水系统的作用面积应不小于（ ）㎡。
A.160， B.200， C.208， D.260
3.该建筑裙房局部设有中庭，当中庭设置自动喷水灭火系统时，中庭的最大净空高度应小于（ ）m。
A.8， B.12， C.13， D.18
（二）多项选择题
1.该建筑酒店部分自动喷水灭火系统配水管道可选用（ ）。
A. 铜管 B.不锈钢管 C.PPR管 D. 氯化聚氯乙烯管 E.镀锌无缝钢管
2.湿试自动喷水灭火系统调试应具备的条件有（ ）。
A.消防水池至少储存设计要求50%的水量
B.消防水箱至少储存设计要求50%的水量
C. 与系统配套的火灾自动报警系统处于工作状态
D.湿式喷水灭火系统管网内已充满水
E. 系统供电正常
3.当（ ）时，应在喷头的上方增设挡水板。
A.货架内喷头上方有孔洞 B.喷头离顶板太远，需要集热
C.货架内喷头上方有缝隙 D.喷头设置在通透性吊顶下方
E.宽度大于1.2m成排布置的管道下方增设喷头且上方有缝隙
4.系统验收时，下列不属于B级缺陷的是（ ）。
A.喷淋泵控制柜处于手动启动档
B.消防泵房内未按设计要求设置应急照明
C.喷淋泵供电主、备电源不能正常切换
D.预作用喷水灭火系统的管道充水时间为2min
E.火灾报警联动控制器处于手动状态时，压力开关动作，喷淋泵未启动
5.附设在建筑内的消防泵房不应设置在（ ）。
A.地下一层
B.地下二层
C.地下三层
D.室内地面与室外出入口地坪高差大于10m的地下楼层
（三）分析题

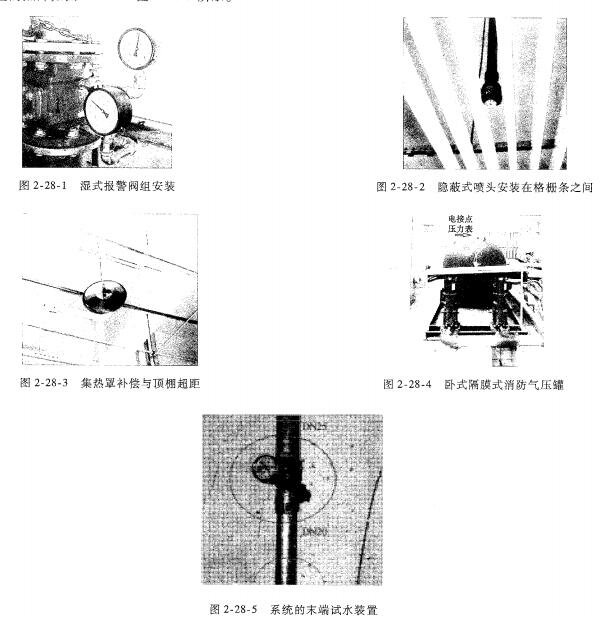

分析指出本案例图2-28-1~图2-28-6中的错误。
【参考答案】
（一）1.C，2.C，3.D
（二）1．ABDE，2．CDE，3．ACE，4. ACE，5. CD
（三）答题要点
图2-28-1：湿式报警阀组报警管道控制阀关闭，阀瓣开启时压力开关及水力警铃不能工作；水力警铃安装位置错误，应设在有人值班的地点附近或公共通道的外墙上。
图2-28-2：装设网格、栅板类通透性吊顶的场所，当通透面积占吊顶总面积的比例大于70%时，喷头应设置在吊顶上方且喷头溅水盘距吊顶上方间距应满足规范要求；当喷头溅水盘距吊顶上方间距不能满足规范要求时，应在格栅吊顶下方增设喷头。
图2-28-3：当成排布置的风道、管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头；预作用系统的喷头应采用直立型洒水喷头或干式下垂型洒水喷头；增设的洒水喷头上方有缝隙，可在洒水喷头的上方设置挡水板。
图2-28-4：末端试水装置未设标识；末端试水装置的排水为暗排方式，没有试水接头和漏斗。末端试水装置的出水，应采取孔口出流的方式排入排水管道，排水立管管径应不小于DN75mm；压力表显示压力过低，不能满足系统最不利点静水压力要求（应不小于0.15MPa）。
图2-28-5：总建筑面积5000㎡及以上的商场火灾危险等级为中危险Ⅱ级，不应采用隐蔽式洒水喷头，可采用下垂型洒水喷头或齐平式洒水喷头。
图2-28-6：喷头选型错误，直立安装的喷头不应选择下垂型洒水喷头，应选用直立型洒水喷头。
