一、情景描述
某发电厂气体灭火系统主要分布于1#、2#机组的集控室、电子间、工程师站、电缆夹层、380V母线室和6KV母线室等关键部位。该气体灭火系统选择组合分配设置的IG541全淹没的灭火方式，药剂瓶组42瓶。该系统竣工距今已使用近10年。
二、案例说明
本案例涉及消防系统及维护管理的内容较多，主要分析下列内容：
按照《气瓶安全技术监察规程》（TSG R0006-2014）的规定，盛装惰性气体的气瓶定期检验期为五年。该发电厂机组气体灭火系统充装气体的药剂瓶组使用年限均已近10年，压力普遍不足，无法达到系统设计的要求，需重新充装灭火剂及补压。在充装灭火剂时，需要按照规程对钢瓶进行无损探伤、水压实验和密封实验等。
对该发电厂的灭火剂输送管道、管道连接件的外观质量进行检查时发现，其镀锌层有脱落、破损等缺陷，需要对气体灭火系统的灭火剂输送管道、管道连接件进行重新换装。同时，该发电厂气动驱动装置的水平管道有部分转弯处没有增设管卡。
对该气体灭火系统进行模拟喷气试验时，应当选择试验防护区各1~3个储存容器，使用氮气介质。
三、关键知识点及依据
1）根据《气体灭火系统施工及验收规范》（GB 50263-2007）的规定，检测内容包括：灭火剂输送管道、管道连接件的品种、规格、性能；灭火剂输送管道、管道连接件的外观质量等材料检查；灭火剂储存容器及容器阀、单向阀、连接管、集流管、选择阀、安全泄放装置、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置等系统组件的外观质量检查。

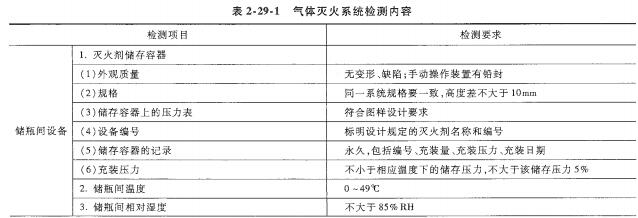

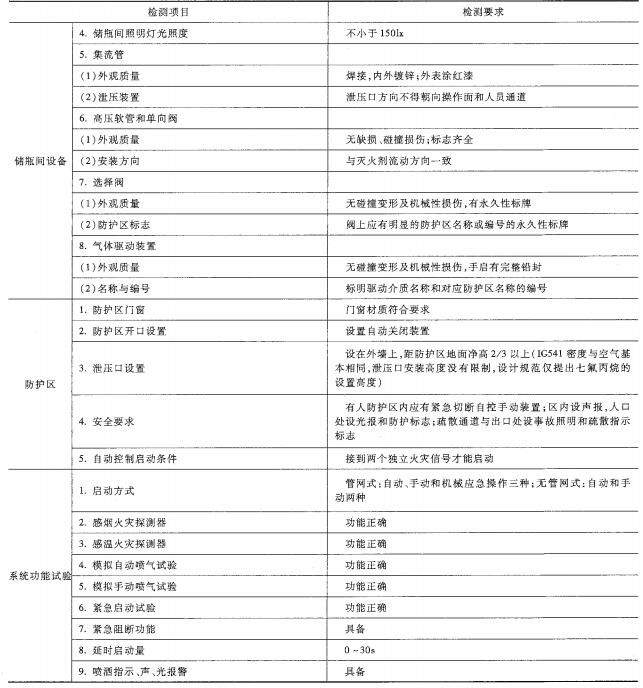

2）根据《气体灭火系统施工及验收规范》（GB 50263-2007）的规定，气体灭火系统检测内容见表2-29-1。
四、注意事项
1.）气体灭火系统防护区应有保证人员在30s内疏散完毕的通道和出口。
2.）防护区的门应向疏散方向开启，并能自行关闭；用于疏散的门必须能从防护区内打开。
3.）灭火后的防护区应通风换气，地下防护区和无窗或设固定窗扇的地上防护区，应设置机械排风装置，排风口宜设在防护区的下部并应直通室外。通信机房、电子计算机房等场所的通风换气次数应不小于每小时5次。
4.）经过有爆炸危险场所和变（电）配电场所的系统管网，以及布设在以上场所的金属箱体等，应设防静电接地。
5.）管网灭火系统应设自动控制、手动控制和机械应急操作3种启动方式。预制灭火系统应设自动控制和手动控制2种启动方式
6.）灭火系统的手动控制与应急操作应有防止误操作的警示显示与措施。
思考题
（一）单项选择题
1.《气体灭火系统施工及验收规范》（GB 50263-2007）规定，气体灭火系统选择阀操作手柄应安装在操作面一侧，当安装高度超过（ ）m时应采取便于操作的措施。
A．1.50 B．1.70 C．1.80 D．2
2.根据《气体灭火系统施工及验收规范》（GB 50263-2007）中关于进场检验的规定，同一规格的灭火剂储存容器，其高度差不宜超过（ ）mm。
A．15 B．20 C．18 D．22
3.根据《气体灭火系统施工及验收规范》（GB 50263-2007）规定，气体灭火系统的材料进场检验时，对管材、管道连接件的品种、规格、性能等检查数量和检查方法是（ ）。
A．检查数量：全数检查。检查方法：现场取样送法定检验机构检验
B．检查数量：20%抽查。检查方法：核查出厂合格证与质量检验报告
C．检查数量：30%抽查。检查方法：核查出厂合格证与质量检验报告
D．检查数量：全数检查。检查方法：核查出厂合格证与质量检验报告
（二）多项选择题
1.检查管材、管道连接件的外观质量主要查看（ ）。
A．镀锌层是否有脱落、破损等缺陷
B．螺纹连接管道连接件是否有缺纹、断纹等现象
C．法兰盘密封面是否有缺损、裂痕
D．密封垫片是否完好、无划痕
E．是否涂刷防锈漆
2.气体灭火系统的启动方式一般有（ ）。
A．自动启动
B．电动启动
C．手动启动
D．气动启动
E．机械应急启动
3.气体灭火系统模拟喷气试验调试时，应符合下列（ ）规定。
A．试验气体能喷入被试防护区内，且应能从被试防护区的每个喷嘴喷出
B．有关控制阀门工作正常
C．有关声、光报警信号正确
D．储瓶间内设备和对应防护区内的灭火剂输送管道无明显晃动和机械性损伤
E．防护区相关防火阀能联动关闭
4.气体灭火系统功能验收模拟自动启动试验时，应符合下列（ ）规定。
A．指示灯泡显示正常或压力表测定的气压足以驱动容器阀和选择阀
B．有关声、光报警装置均能发出符合设计要求的正常信号
C．有关控制阀门工作正常
D．有关的联动设备动作正确，符合设计要求
E．防护区内非消防用电被联动强切
5.防护区划分应符合下列（ ）规定。
A．防护区宜以单个封闭空间划分；同一区间的顶棚层和地板下需同时保护时，可合为一个防护区
B．防护区宜以单个封闭空间划分；同一区间的顶棚层和地板下需同时保护时，不可合为一个防护区
C．采用预制灭火系统时，一个防护区的面积不宜大于500㎡，且容积不宜大于1600m3
D．采用管网灭火系统时，一个防护区的面积不宜大于800㎡，且容积不宜大于3600m3
E．采用管网灭火系统时，一个防护区的面积不宜大于1000㎡，且容积不宜大于3000m3
（三）分析题
1.气体灭火系统的功能验收一般包括哪些步骤？
2.指出本案例所涉及的图2-29-1、图2-29-2中的问题。
【参考答案】
（一）1．B 2．B 3．D
（二）1．ABCD 2．ACE 3．ABCD 4．ABD 5．ACD
（三）答题要点：
1.气体灭火系统的功能验收一般包括：系统模拟启动试验、模拟喷气试验、对设有灭火剂备用量的系统进行模拟切换操作试验、对主备电源进行切换试验。

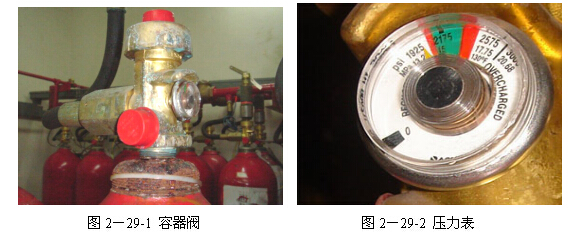

2.图2-29-1：容器阀被腐蚀（钢瓶顶部也有锈蚀），为保证灭火系统的安全运行，应当重新评估运行环境，并采取防护措施。
图2-29-2：储气瓶的压力指示器已显示储气瓶压力明显不足，应当尽快维修，并查明原因。
