3.5 热气溶胶预制灭火系统

3.5.1 热气溶胶预制灭火系统的灭火设计密度不应小于灭火密度的1.3倍。
3.5.2 S型和K型热气溶胶灭固体表面火灾的灭火密度为100g/m³。
3.5.3 通讯机房和电子计算机房等场所的电气设备火灾，S型热气溶胶的灭火设计密度不应小于130g/m³。
3.5.4 电缆隧道（夹层、井）及自备发电机房火灾，S型和K型热气溶胶的灭火设计密度不应小于140g/m³。
3.5.5 在通讯机房、电子计算机房等防护区，灭火剂喷放时间不应大于90s，喷口温度不应大于150℃;在其他防护区，喷放时间不应大于120s，喷口温度不应大于180℃。
3.5.6 S型和K型热气溶胶对其他可燃物的灭火密度应经试验确定。
3.5.7 其他型热气溶胶的灭火密度应经试验确定。
3.5.8 灭火浸渍时间应符合下列规定：
      1 木材、纸张、织物等固体表面火灾，应采用20min；
      2 通讯机房、电子计算机房等防护区火灾及其他固体表面火灾，应采用10min。
3.5.9 灭火设计用量应按下式计算：

 式中 W——灭火设计用量（kg）；
        C₂——灭火设计密度（kg/m³）；
        V——防护区净容积（m³）；
        K_v——容积修正系数。V＜500m³，K_v＝1.0；500m³≤V＜1000m³，K_v＝1.1；V≥1000m³，K_v＝1.2。

条文说明


3.5　热气溶胶预制灭火系统

3.5.9　热气溶胶灭火系统由于喷放较慢，因此存在灭火剂在防护区内扩散较慢的问题。在较大的空间内，为了使灭火剂以合理的速度进行扩散，除了合理布置灭火装置外，适当增加灭火剂浓度也是比较有效的办法，所以在设计用量计算中引入了容积修正系数K_v，K_v的取值是根据试验和计算得出的。
        下面举例说明热气溶胶灭火系统的设计计算：
        某通讯传输站作为一单独防护区，其长、宽、高分别为5.6m、5m、3.5m，其中含建筑实体体积为23m³。
        1）计算防护区净容积

        V=（5.6×5×3.5）－23＝75（m³）

        2）计算灭火剂设计用量
        依据本规范，



        C₂取0.13kg/m³，K_v取1，则：

        W=0.13×1×75＝9.75 （kg）

        3） 产品规格选用
        依据本规范第3.2.1条以及产品规格，选用S型气溶胶灭火装置10kg一台。

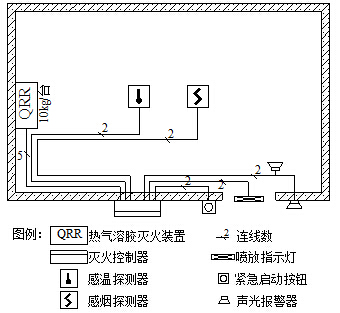

        4）系统设计图
        依据本规范要求配置控制器，探测器等设备后的灭火系统设计图如下：

图7　热气溶胶灭火系统
