学习要求
通过本章学习，应了解细水雾的定义和成雾原理；熟悉细水雾灭火系统的灭火机理、分类组成、工作原理和系统特性；掌握细水雾灭火系统的适用范围和设计参数，以及细水雾灭火系统的组件及其设置要求。
细水雾灭火系统是由供水装置、过滤装置、控制阀、细水雾喷头等组件和供水管道组成，能自动和人工启动并喷放细水雾进行灭火或控火的固定灭火系统。。
细水雾灭火系统的灭火机理与水雾有密切关系。本节主要介绍细水雾的定义及分级、成雾原理和系统灭火机理。
一、细水雾的定义及分级
（一）细水雾的定义
细水雾是指在最小设计工作压力下，经喷头喷出并在喷头轴线下方1.0m处的平面上形成的雾滴粒径Dv0.5小于200μm，Dv0.9小于400μm的水雾滴。
（二）细水雾的分级

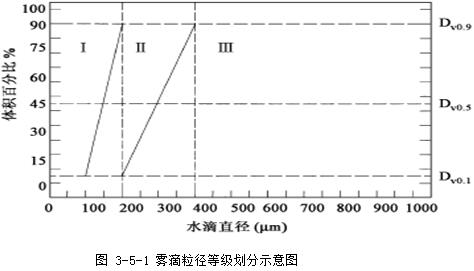

细水雾按水雾中水微粒的大小分为三级，如图3-5-1所示。Ⅰ级细水雾为Dv0.1≤100μm与Dv0.9≤200μm连线的左侧部分，Ⅱ级细水雾为Dv0.1≤200μm与Dv0.9≤400μm连线的左侧部分且不属于Ⅰ级的水雾，Ⅲ级细水雾为Dv0.1>400μm与Dv0.9≤1000μm之间的部分。
二、细水雾的成雾原理
（一）单流体系统射流成雾原理
液体以很快的速度被释放出来，由于液体与周围空气的速度差而被撕碎成为细水雾；液体射流被冲击到一个固定的表面，由于冲击力将液体打散成细水雾；两股成份类似的液体射流相互碰撞，将液体射流打散成细水雾；超声波和静电雾化器将射流液体振动或电子粉碎成细水雾；液体在压力容器中被加热到高于沸点，突然被释放到大气压力状态形成细水雾。
（二）双流体异管系统射流成雾原理
由一套管道向喷头提供灭火介质，另外一套管道提供雾化介质，在分离管道系统中传输的物质在喷头处混合后相互碰撞，从而产生细水雾。
（三）双流体同管系统射流成雾原理
雾化介质与灭火介质在一套管道内混合，其成雾原理同单流体系统。
三、细水雾的灭火机理
细水雾的灭火机理主要是表面冷却、窒息、辐射热阻隔和浸湿作用。除此之外，细水雾还具有乳化等作用，而在灭火过程中，几种作用往往会同时发生，从而有效灭火。
（一）吸热冷却
细小水滴受热后易于汽化，在气、液相态变化过程中，从燃烧物质表面或火灾区域吸收大量的热量。燃烧物质表面温度迅速下降后，会使热分解中断，燃烧随即终止。表3-5-1列出了雾滴直径、每升水的表面积、汽化时间和自由下落速度的关系，从表中可以看出，雾滴直径越小，表面积就越大，汽化所需要的时间也越短，吸热作用和效率就越高。对于相同的水量，细水雾雾滴所形成的表面积至少比传统水喷淋喷头（包括水喷雾喷头）喷出的水滴所形成的表面积大100倍，因此细水雾灭火系统的冷却作用是非常明显的。
表3-5-1 雾滴直径、每升水的表面积、汽化时间和自由下落速度的关系
| 雾滴直径/mm | 每升水的表面积/m2 | 汽化时间/s | 自由下落速度/(m/s) |
| 10.0mm | 0.6㎡ | 620s | 9.2m/s |
| 1.0mm | 6.0㎡ | 6.2s | 4.0m/s |
| 0.1mm | 60.0㎡ | 0.062s | 0.35m/s |
| 0.01mm | 600.0㎡ | 0.00062s | 0.003m/s |
（二）隔氧窒息
雾滴受热后汽化形成体积为原体积1680倍的水蒸气，最大限度地排斥火场的空气，使燃烧物质周围的氧含量降低，燃烧会因缺氧而受抑制或中断。系统启动后形成的水蒸汽完全覆盖整个着火面的时间越短，窒息作用越明显。
（三）辐射热阻隔
细水雾喷入火场后，形成的水蒸气迅速将燃烧物、火焰和烟羽笼罩，对火焰的辐射热具有极佳的阻隔能力，能够有效抑制辐射热引燃周围其它物品，达到防止火灾蔓延的效果。
（四）浸湿作用
颗粒大、冲量大的雾滴会冲击到燃烧物表面，从而使燃烧物得到浸湿，阻止其进一步挥发可燃气体。另外，系统喷出的细水雾还可以充分将着火位置以外的燃烧物浸湿，从而抑制火灾的蔓延和发展。
