6.5 末端试水装置

6.5.1 每个报警阀组控制的最不利点洒水喷头处应设末端试水装置，其他防火分区、楼层均应设直径为25mm的试水阀。

6.5.2 末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数 ，应等同于同楼层或防火分区内的最小流量系数洒水喷头。末端试水装置的出水，应采取孔口出流的方式排入排水管道 ，排水立管宜设伸顶通气管，且管径不应小于75mm。

6.5.3 末端试水装置和试水阀应有标识，距地面的高度宜为1.5m，并应采取不被他用的措施。



条文说明

6.5 末端试水装置
6.5.1 本条是对原条文的修改和补充。
    本条提出了设置末端试水装置的规定。为检验系统的可靠性，测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动，要求在每个报警阀的供水最不利点处设置末端试水装置。末端试水装置测试的内容包括水流指示器、报警阀、压力开关、水力警铃的动作是否正常，配水管道是否畅通，以及最不利点处的喷头工作压力等。其他的防火分区与楼层，则要求装设直径25mm的试水阀，试水阀宜安装在最不利点附近或次不利点处。以便在必要时连接末端试水装置。
    本条所指的报警阀组，系指设置在闭式系统上的报警阀组。
6.5.2 本条是对原条文的修改和补充。

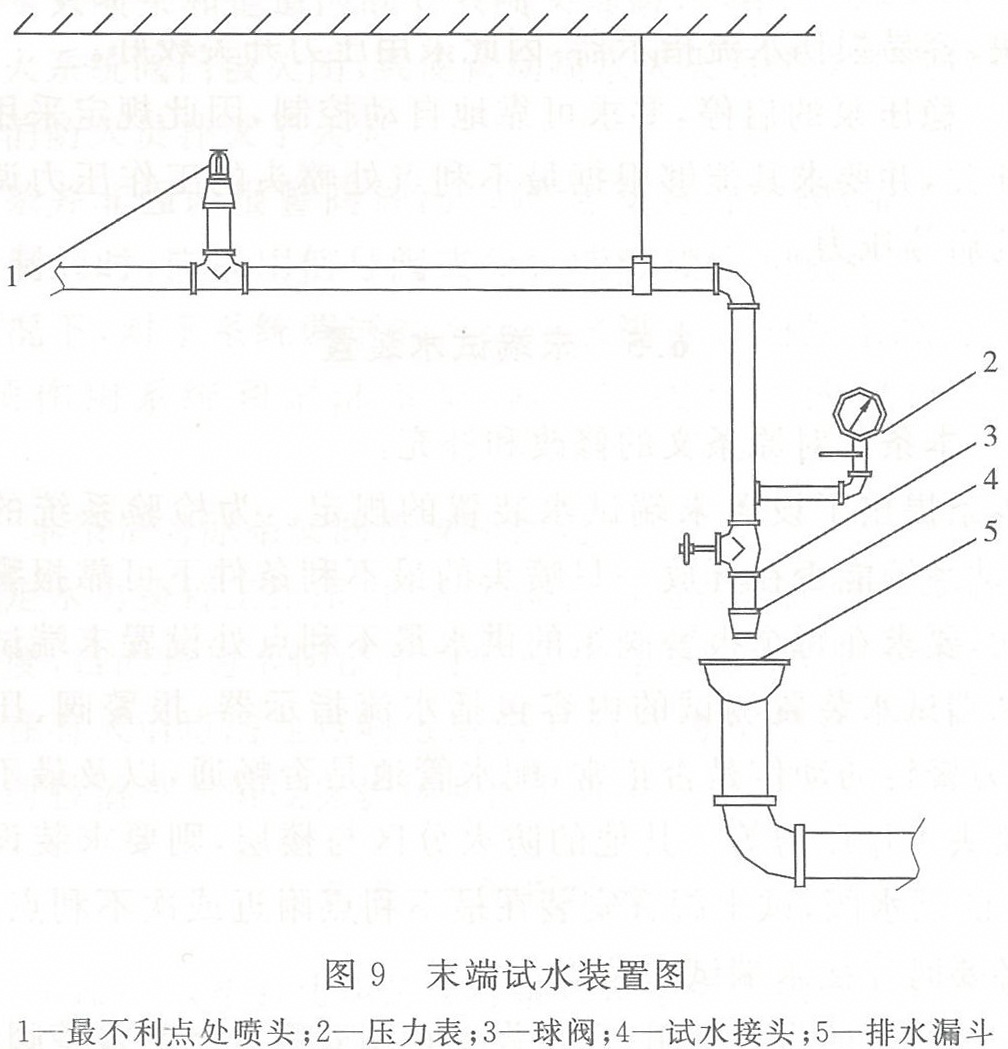

    本条规定了末端试水装置的组成、试水接头出水口的流量系数，以及其出水的排放方式（见图9）。为了使末端试水装置能够模拟实际情况，进行开放一只喷头启动系统等试验，其试水接头出水口的流量系数，要求与同楼层或所在防火分区内采用的最小流量系数的喷头一致。例如：某酒店在客房中安装流量系数为K等于115的边墙型扩大覆盖面积洒水喷头，走廊安装下垂型标准流量洒水喷头，其所在楼层如设置末端试水装置，试水接头出水口的流量系数，要求为流量系数K等于80。当末端试水装置的出水口直接与管道或软管连接时，将改变试水接头出水口的水力状态，影响测试结果。因此本条对末端试水装置的出水提出采取孔口出流的方式排入排水管道的要求。

    对于排水立管的管径，本次修订参照国家标准《建筑给水排水设计规范》GB 50015 的要求，提出排水立管的设置要求。不通气排水立管随工作高度增加排水能力减少，以DN75为例，高度3m时排水能力1.35L/s；高度5m时排水能力0.7L/s；高度超过6m时排水能力0.5L/s；故应设伸顶通气管。设有伸顶通气管的立管，以铸铁管为例，DN50的最大排水能力1.0L/s，DN75的最大排水能力2.5L/s。排水立管的管径应根据末端试水装置试水接头的流量确定，当试水接头流量系数为K等于80时，其在工作压力为0.1MPa时的流量为1.33L/s，因此提出管径不应小于75mm的规定。
6.5.3 本条为新增条文。本条规定了末端试水装置的设置位置，是为了保证末端试水装置的可操作性和可维护性。调研中发现有些工程的末端试水装置安装在吊顶内部，不便操作，还发现有的把末端试水装置的试水接头误作为生活用水接口使用，造成系统频繁动作等，这些都是不合理的现象。
