9.3 减压设施

9.3.1 减压孔板应符合下列规定：

      1 应设在直径不小于50mm的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍；

      2 孔口直径不应小于设置管段直径的30％，且不应小于20mm；

      3 应采用不锈钢板材制作。

9.3.2 节流管应符合下列规定：

      1 直径宜按上游管段直径的1/2确定；

      2 长度不宜小于1m；

      3 节流管内水的平均流速不应大于20m/s。

9.3.3 减压孔板的水头损失，应按下式计算：

式中：H_k-减压孔板的水头损失（10^-2MPa）；

          V_k-减压孔板后管道内水的平均流速（m/s）；
           ξ-减压孔板的局部阻力系数，取值应按本规范附录D确定。

9.3.4 节流管的水头损失，应按下式计算：

式中：H_g-节流管的水头损失（10^-2MPa）；

          ζ-节流管中渐缩管与渐扩管的局部阻力系数之和，取值0.7；

          V_g-节流管内水的平均流速（m/s）；

          d_g-节流管的计算内径（m），取值应按节流管内径减1mm确定；

            L -节流管的长度（m）。

9.3.5 减压阀的设置应符合下列规定：

      1 应设在报警阀组入口前；

      2 入口前应设过滤器，且便于排污；

      3 当连接两个及以上报警阀组时，应设置备用减压阀；

      4 垂直设置的减压阀，水流方向宜向下；

      5 比例式减压阀宜垂直设置，可调式减压阀宜水平设置；

      6 减压阀前后应设控制阀和压力表，当减压阀主阀体自身带有压力表时，可不设置压力表；

      7 减压阀和前后的阀门宜有保护或锁定调节配件的装置。


条文说明

9.3 减压设施

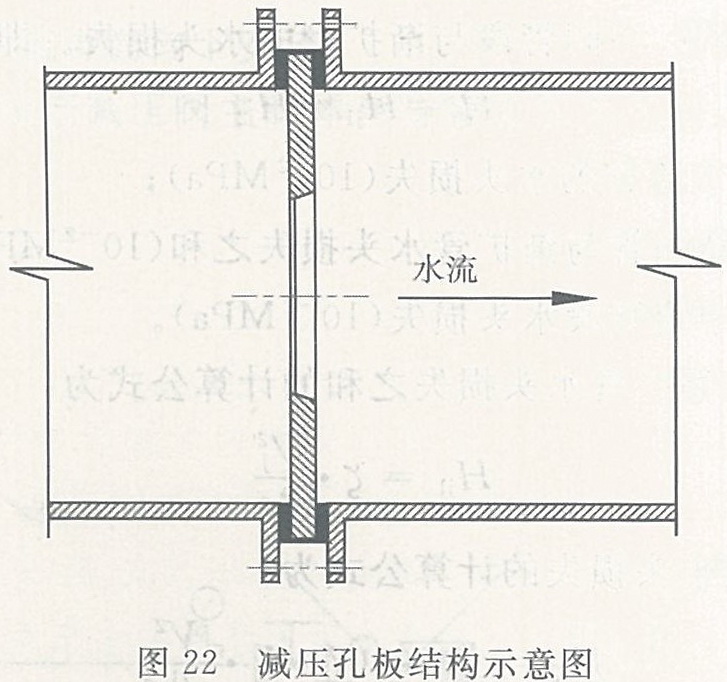

9.3.1 本条规定了对设置减压孔板管段的要求。要求减压孔板采用不锈钢板制作，按常规确定的孔板厚度：Φ50～80mm时，δ＝3mm；Φ100～150mm时，δ＝6mm；Φ200mm时，δ＝9mm。减压孔板的结构示意图见图22。

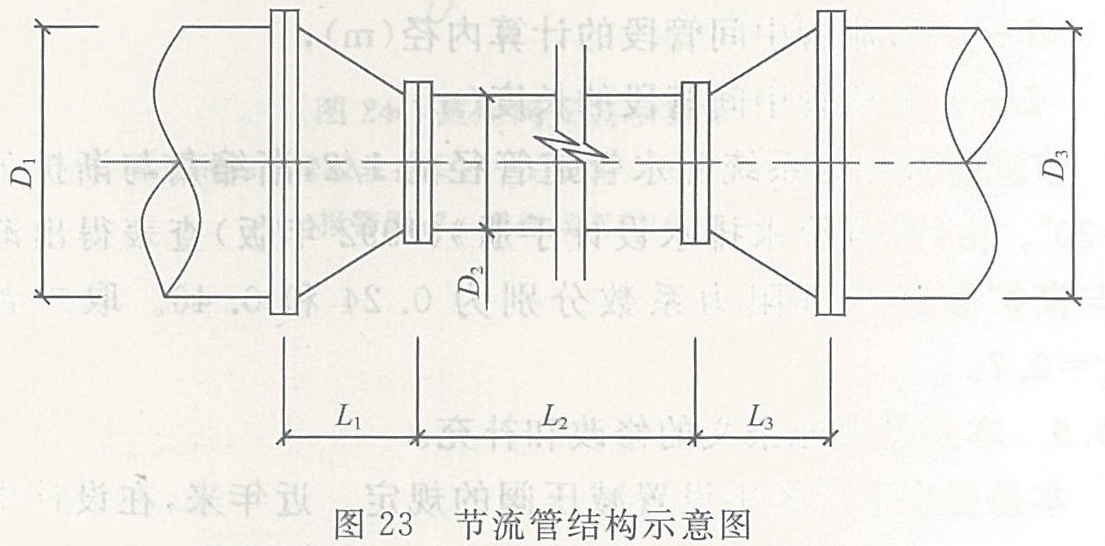

9.3.2 节流管的结构示意图见图23。L₁=D₁,L₃=D₃。

9.3.3 本条规定了减压孔板水头损失的计算公式。标准孔板水头损失的计算，有各种不同的计算公式。经过反复比较，本规范选用1985年版《给水排水设计手册》第二册中介绍的公式，此公式与《工程流体力学》（东北工学院李诗久主编）、《流体力学及流体机械》（东北工学院李富成主编）、《供暖通风设计手册》及1985年版《给水排水设计手册》中介绍的公式计算结果相近。
9.3.4 本条规定了节流管水头损失的计算公式。节流管的水头损失包括渐缩管、中间管段与渐扩管的水头损失。即：

H_j＝H_j1＋H_j2                           （9）

式中  H_j -节流管的水头损失（10^-2MPa）；
H_j1 - 渐缩管与渐扩管水头损失之和（10^-2MPa）；
H_j2 -中间管段水头损失（10^-2MPa）。
    渐缩管与渐扩管水头损失之和的计算公式为：

    中间管段水头损失的计算公式为：

式中  V_j- 节流管中间管段内水的平均流速（m/s）
ζ-渐缩管与渐扩管的局部阻力系数之和
d_j -节流管中间管段的计算内径（m）
L -节流管中间管段的长度（m）
节流管管径为系统配水管道管径的1/2，渐缩角与渐扩角取α=30°。由《建筑给水排水设计手册》（1992年版）查表得出渐缩管与渐扩管的局部阻力系数分别为0.24和0.46。取二者之和ζ=0.7。
9.3.5 本条是对原条文的修改和补充。

    本条提出了系统中设置减压阀的规定。近年来，在设计中采用减压阀作为减压措施的已经较为普遍。本条规定：
    第1款为了保证系统可靠动作，除水流指示器入口允许安装信号阀外，报警阀出口管道上不得随意安装其他阀件，因此要求减压阀应设置在报警阀入口前；
    第2款为了防止堵塞，要求减压阀入口前设过滤器；
    第3款是强调为检修时不关停系统，与并联安装的报警阀连接的减压阀应设有备用的减压阀（见图24）；
    第4款的目的是为了保证减压阀稳定正常的工作，当垂直安装时，要求按水流方向向下安装；
    第6款规定当减压阀主阀体自身带有压力表时，可不设置压力表。
