13.6 电气仪表安装工程

13.6.1 盘、柜及二次回路结线的安装除应符合现行国家标准《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171的有关规定外，尚应符合下列规定：
        1母线搭接面应处理后搪锡，并应均匀涂抹电力复合脂。

        2 二次回路接线应紧密、无松动，采用多股软铜线时，线端应采用相应规格的接线耳与接线端子相连。

13.6.2 电缆施工除应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》GB 50168的有关规定外，尚应符合下列规定：

        1 电缆进入电缆沟和建筑物时应穿管保护。保护管出入电缆沟和建筑物处的空洞应封闭，保护管管口应密封。

        2 加油加气作业区内的电缆沟内应充沙填实。

        3 有防火要求时，在电缆穿过墙壁、楼板或进入电气盘、柜的孔洞处应进行防火和阻燃处理，并应采取隔离密封措施。

13.6.3 照明施工应按现行国家标准《建筑电气工程施工质量验收规范》GB 50303的有关规定进行验收。

13.6.4 接地装置的施工除应符合现行国家标准《电气装置安装工程接地装置施工及验收规范》GB 50169 的有关规定外，尚应符合下列规定：

        1 接地体顶面埋设深度设计文件无规定时，不宜小于0.6m。角钢及钢管接地体应垂直敷设，除接地体外，接地装置焊接部位应作防腐处理。

        2 电气装置的接地应以单独的接地线与接地干线相连接，不得采用串接方式。

13.6.5 设备和管道的静电接地应符合设计文件的规定。

13.6.6 所有导电体在安装完成后应进行接地检查，接地电阻值应符合设计要求。

13.6.7 爆炸及火灾危险环境电气装置的施工除应符合现行国家标准《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB 50257的有关规定外，尚应符合下列规定：

        1 接线盒、接线箱等的隔爆面上不应有砂眼、机械伤痕。

        2 电缆线路穿过不同危险区域时，在交界处的电缆沟内应充砂、填阻火堵料或加设防火隔墙，保护管两端的管口处应将电缆周围用非燃性纤维堵塞严密，再填塞密封胶泥。

        3 钢管与钢管、钢管与电气设备、钢管与钢管附件之间的连接，应满足防爆要求。

13.6.8 仪表的安装调试除应符合现行行业标准《石油化工仪表工程施工技术规程》SH/T3521的有关规定外，尚应符合下列规定：

        1 仪表安装前应进行外观检查，并应经调试校验合格。

        2 仪表电缆电线敷设及接线前，应进行导通检查与绝缘试验。

        3 内浮筒液面计及浮球液面计采用导向管或其他导向装置时，导向管或导向装置应垂直安装，并应保证导向管内液流畅通。

        4 安装浮球液位报警器用的法兰与工艺设备之间连接管的长度，应保证浮球能在全量程范围内自由活动。

        5 仪表设备外壳、仪表盘(箱)、接线箱等，当有可能接触到危险电压的裸露金属部件时，应作保护接地。

        6 计量仪器安装前应确认在计量鉴定合格有效期内，如计量有效期满，应及时与建设单位或监理单位代表联系。

        7 仪表管路工作介质为油品、油气、LPG、LNG、 CNG等可燃介质时，其施工应符合现行国家标准《石油化士金属管道工程施工质量验收规范》GB 50517的有关规定。

        8 仪表安装完成后，应按设计文件及国家现行有关标准的规定进行各项性能试验，并应做书面记录。

        9 电缆的屏蔽单端接地宜在控制室一侧接地，电缆现场端的屏蔽层不得露出保护层外，应与相邻金属体保持绝缘，同一线路屏蔽层应有可靠的电气连续性。

13.6.9  信息系统的通信线和电源线在室内敷设时，宜采用暗敷方式；无法暗敷时，应使用护套管或线槽沿墙明敷。

13.6.10  信息系统的电源线和通信线不应敷设在同一镀锌钢护套管内，通信线管与电源线管出口间隔宜为300mm。



条文说明

13.6 电气仪表安装工程

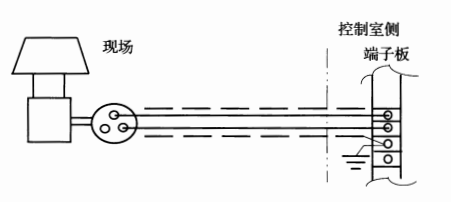

13.6.8 电缆的屏蔽单端接地示意见图2。

图2  电缆屏蔽单端接地示意
