10.3 减压计算

10.3.1 减压孔板应符合下列规定：
    1 应设在直径不小于50mm 的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍；
    2 孔口直径不应小于设置管段直径的30%，且不应小于20mm；
    3 应采用不锈钢板材制作。
10.3.2 节流管应符合下列规定：
    1 直径宜按上游管段直径的1/2确定；
    2 长度不宜小于1m；
    3 节流管内水的平均流速不应大于20m/s。
10.3.3 减压孔板的水头损失，应按下列公式计算：

式中：H_k——减压孔板的水头损失（MPa）；

           V_k——减压孔板后管道内水的平均流速（m/s）；
             g——重力加速度（m/s²）；
          ——减压孔板的局部阻力系数，也可按表10.3.3取值；
            d_k——减压孔板孔口的计算内径；取值应按减压孔板孔口直径减1mm确定（m）；

            d_i——管道的内径（m）。

表10.3.3 减压孔板局部阻力系数

10.3.4 节流管的水头损失，应按下式计算：

式中：H_g——节流管的水头损失（MPa）；

          ——节流管中渐缩管与渐扩管的局部阻力系数之和，取值0.7；
          V_g——节流管内水的平均流速（m/s）；
          d_g——节流管的计算内径，取值应按节流管内径减1mm确定（m）；
           L_j——节流管的长度（m）。

10.3.5 减压阀的水头损失计算应符合下列规定：
    1 应根据产品技术参数确定，当无资料时，减压阀阀前后静压与动压差应按不小于0.10MPa 计算；
    2 减压阀串联减压时，应计算第一级减压阀的水头损失对第二级减压阀出水动压的影响。


条文说明


10.3 减压计算



10.3.1 本条规定了对设置减压孔板管道前后直线管段的要求，减压孔板的最小尺寸和孔板的材质等。要求减压孔板采用不锈钢板制作，按常规确定的孔板厚度φ50～φ80mm时，δ＝3mm；φ100mm～φ150mm时，δ＝6mm；φ=200mm时，δ＝9mm。
10.3.2 本条规定了节流管的有关技术参数，其结构示意图见图3。

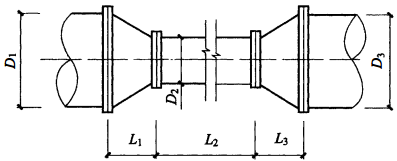

                             图3 节流管结构示意图

    技术要求：L₁= D₁ L₃=D
