规范>二氧化碳灭火系统设计规范（2010版） GB50193-93

附录C 管道压力降

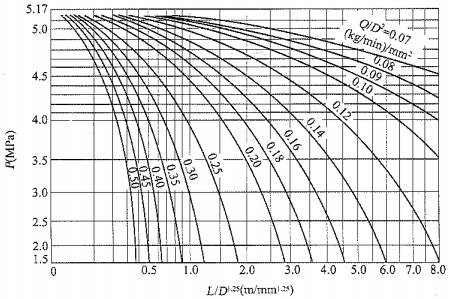

附图C-1 高压系统管道压力降
附图C-1 高压系统管道压力降

    注：管网起点计算压力取5.17MPa，后段管道的起点压力取前段管道的终点压力。

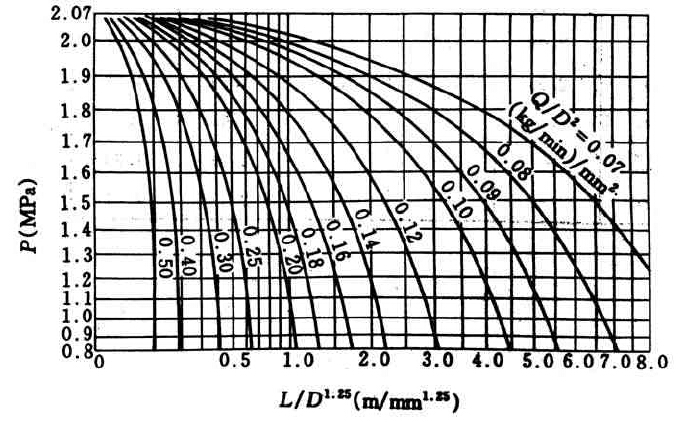

附图C-2 低压系统管道压力降

低压系统管道压力降

    注：管网起点计算压力取2.07MPa，后段管道的起点压力取前段管道的终点压力。

上一篇 附录B 管道附件的当量长度

下一篇 附录D 二氧化碳的Y值和Z值
