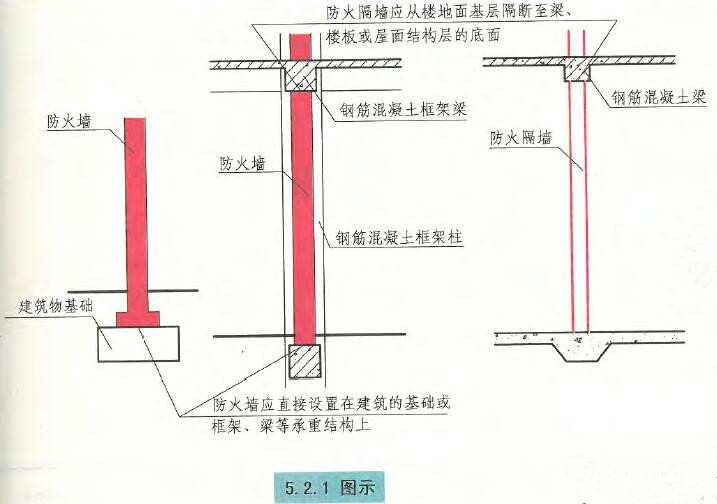

5.2.1 防火墙应直接设置在建筑的基础或框架、梁等承重结构上,框架、梁等承重结构的耐火极限不应低于防火墙的耐火极限。防火墙、防火隔墙应从楼地面基层隔断至梁、楼板或屋面结构层的底面。【图示】
5.2.2 当汽车库、修车库的屋面板为不燃材料且耐火极限不低于0.50h时,防火墙、防火隔墙可砌至屋面基层的底部。【图示】

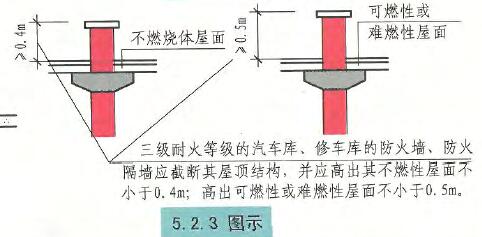

5.2.3 三级耐火等级汽车库、修车库的防火墙、防火隔墙应截断其屋顶结构,并应高出其不燃性屋面不小于0.4m;高出可燃性或难燃性屋面不小于0.5m。【图示】

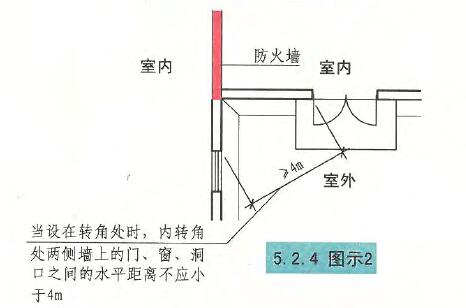

5.2.4 防火墙不宜设在汽车库、修车库的内转角处【图示1】。当设在转角处时,内转角处两侧墙上的门、窗、洞口之间的水平距离不应小于4m【图示2】。防火墙两侧的门、窗、洞口之间最近边缘的水平距离不应小于2m【图示3】。当防火墙两侧设置固定乙级防火窗时,可不受距离的限制。【图示4】

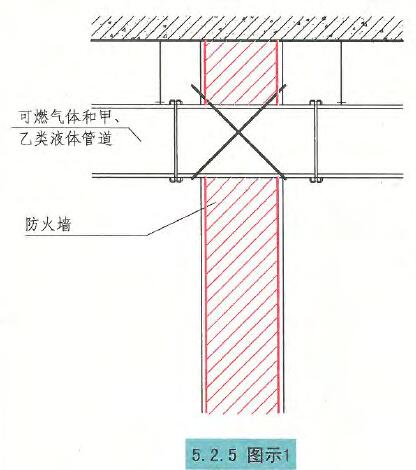

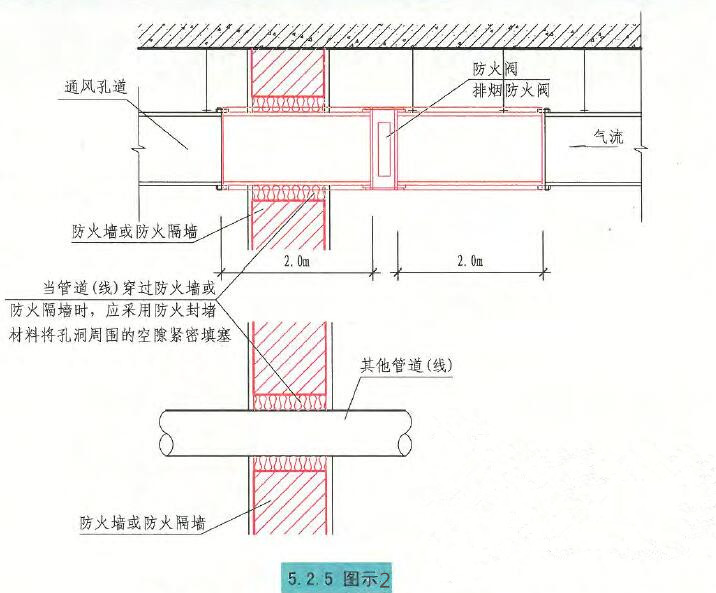

5.2.5 可燃气体和甲、乙类液体管道严禁穿过防火墙【图示1】,防火墙内不应设置排气道。防火墙或防火隔墙上不应设置通风孔道,也不宜穿过其他管道(线);当管道(线)穿过防火墙或防火隔墙时,应采用防火封堵材料将孔洞周围的空隙紧密填塞【图示2】。
[注释]
风管穿过防火隔墙、楼板和防火墙时,穿越处风管上的防火阀、排烟防火阀两侧各2.0m范围内的风管应采用耐火风管或风管外壁应采取防火保护措施,且耐火极限不应低于该防火分隔体的耐火极限。
5.2.6 防火墙或防火隔墙上不宜开设门、窗、洞口【图示1】,当必须开设时,应设置甲级防火门、窗或耐火极限不低于3.00h的防火卷帘。【图示2】

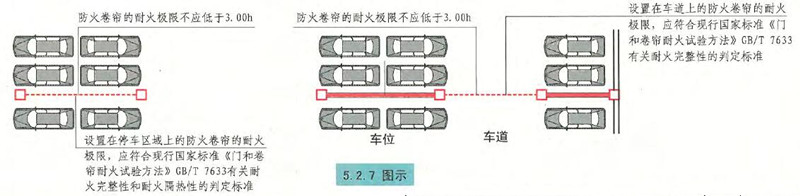

5.2.7 设置在车道上的防火卷帘的耐火极限,应符合现行国家标准《门和卷帘的耐火试验方法》GB/T 7633有关耐火完整性的判定标准;设置在停车区域上的防火卷帘的耐火极限,应符合现行国家标准《门和卷帘的耐火试验方法》GB/T 7633有关耐火完整性和耐火隔热性的判定标准。【图示】
