主控项目
4.2.1 消防水泵的规格、型号应符合设计要求，并应有产品合格证和安装使用说明书。
检查数量：全数检查。
检查方法：对照图纸观察检查。
4.2.2 消防水泵的安装，应符合现行国家标准《机械设备安装工程施工及验收通用规范》GB 50231、《压缩机、风机、泵安装工程施工及验收规范》GB 50275的有关规定。
检查数量：全数检查。
检查方法：尺量和观察检查。
4.2.3 吸水管及其附件的安装应符合下列要求：
1 吸水管上宜设过滤器，并应安装在控制阀后。
2 吸水管上的控制阀应在消防水泵固定于基础上之后再进行安装，其直径不应小于消防水泵吸水口直径，且不应采用没有可靠锁定装置的蝶阀，蝶阀应采用沟槽式或法兰式蝶阀。
检查数量：全数检查。
检查方法：观察检查。
3 当消防水泵和消防水池位于独立的两个基础上且相互为刚性连接时，吸水管上应加设柔性连接管。
检查数量：全数检查
检查方法：观察检查。
4 吸水管水平管段上不应有气囊和漏气现象。变径连接时，应采用偏心异径管件并应采用管顶平接。
检查数量：全数检查。
检查方法：观察检查。
4.2.4 消防水泵的出水管上应安装止回阀、控制阀和压力表，或安装控制阀、多功能水泵控制阀和压力表；系统的总出水管上还应安装压力表；安装压力表时应加设缓冲装置。缓冲装置的前面应安装旋塞；压力表量程应为工作压力的2.0倍~2.5倍。止回阀或多功能水泵控制阀的安装方向应与水流方向一致。
检查数量：全数检查。
检查方法：观察检查。
4.2.5 在水泵出水管上，应安装由控制阀、检测供水压力、流量用的仪表及排水管道组成的系统流量压力检测装置或预留可供连接流量压力检测装置的接口，其通水能力应与系统供水能力一致。
检查数量：全数检查。
检查方法：观察检查。
条文说明
4.2 消防水泵安装
4.2.1 本条对消防水泵安装前的要求作出了规定。为确保施工单位和建设单位正确选用设计中选用的产品，避免不合格产品进入自动喷水灭火系统，设备安装和验收时注意检验产品合格证和安装使用说明书及其产品质量是非常必要的。
4.2.2 本条规定的消防水泵安装要求，是直接采用现行国家标准《机械设备安装工程施工及验收通用规范》GB 50231、《压缩机、风机、泵安装工程施工及验收规范》GB 50275的有关规定。
4.2.3 本条对吸水管及其附件安装提出了要求，不应采用没有可靠锁定装置的蝶阀，其理由是一般蝶阀的结构，阀瓣开、关是用蜗杆传动的，在使用中受震动时，阀瓣容易变位，改变其规定位置，带来不良后果。美国NFPA13也有相关规定。本次修订，考虑到蝶阀在国内工程中应用较多且有诸如体积小、占用空间位置小、美观等特点，只要克服其原结构不能锁定的问题，有可靠锁定装置的蝶阀，用于自动喷水灭火系统应允许。本条修订是符合国情的。关于蝶阀的选用，从目前已做好的工程反馈回来的情况看，对夹式蝶阀在管道充满水后存在很难开闭甚至无法开闭的情况，这与对夹式蝶阀的结构有关，可能给系统造成隐患，故不允许使用对夹式蝶阀。
消防水泵吸水管的正确安装是消防水泵正常运行的根本保证。吸水管上宜安装过滤器，可避免杂物进入水泵，影响系统的供水。同时该过滤器应便于清洗，确保消防水泵的正常供水。由于安装在吸水管的过滤器网孔比较小，需要经常清洗，在工程实际应用过程中执行较差，容易造成堵塞或者管道通水能力明显减少。工程应用中水泵吸水口上安装有滤网，一般的杂物不会进入吸水管，因此对吸水管上安装过滤器不强制要求，但安装有过滤器的系统，应定期对过滤器进行清洗，确保管路系统的通水能力。
吸水管上安装控制阀是便于消防水泵的维修。先固定消防水泵，然后再安装控制阀门，以避免消防水泵承受应力。

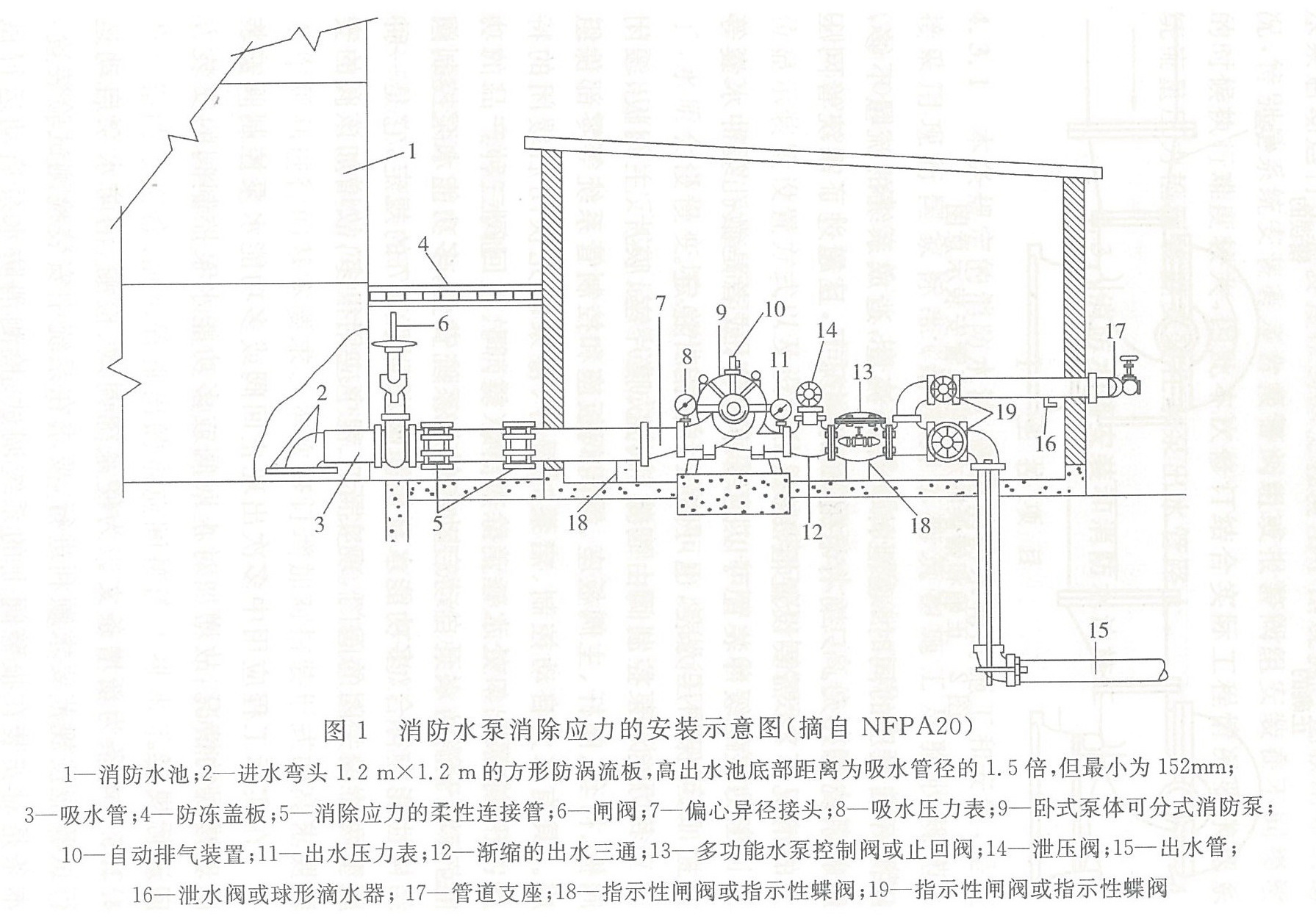

当消防水泵和消防水池位于独立基础上时，由于沉降不均匀，可能造成消防水泵吸水管受内应力，最终应力加在消防水泵上，将会造成消防水泵损坏。最简单的解决方法是加一段柔性连接管（见图1）。

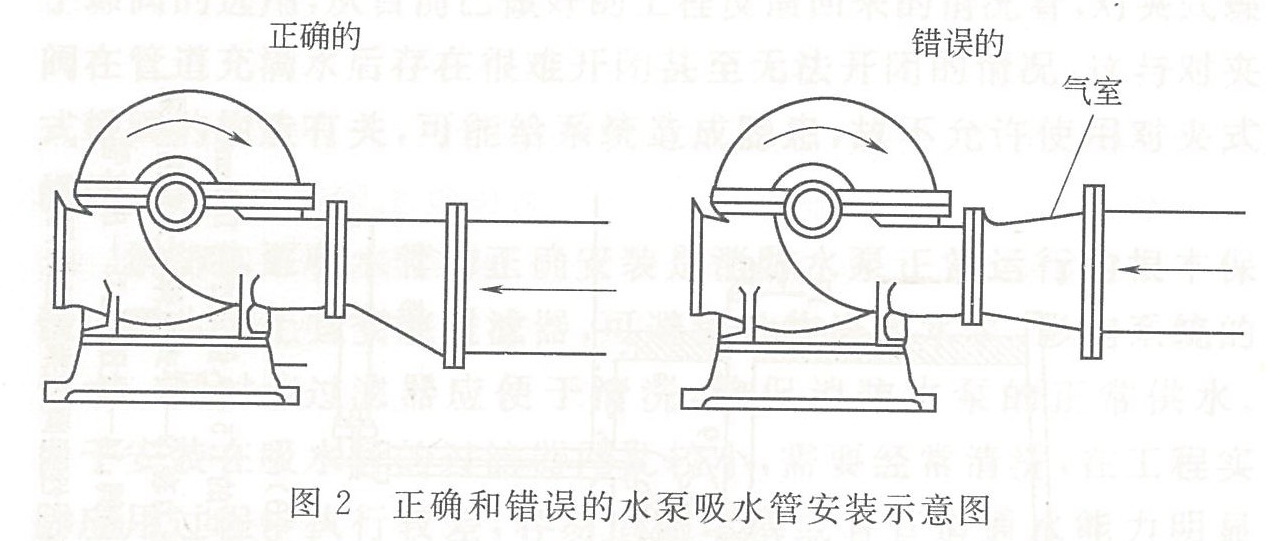

消防水泵吸水管安装若有倒坡现象则会产生气囊，采用大小头与消防水泵吸水口连接，如果是同心大小头，则在吸水管上部有倒坡现象存在。异径管的大小头上部会存留从水中析出的气体，因此应采用偏心异径管，且要求吸水管的上部保持平接（见图2）。
美国 NFPA 20也明确规定；吸水管应当精心敷设，以免出现漏气和气囊现象，其中任何一种现象均可严重影响消防水泵的运转。
4.2.4 本条对消防水泵出水管的安装要求作了规定。本次修订没有要求消防水泵组的总出水管上都安装泄压阀，主要是因为泄压阀开启泄压的同时，也泄掉一部分流量，造成系统的流量不够，影响系统的灭火。只有存在超压的情况下，且超过了系统管网压力的情况下，才需要设置泄压阀。
压力表的缓冲装置可以是缓冲弯管，或者是微孔缓冲水囊等方式，既可保护压力表，也可使压力表指针稳定。
多功能水泵控制阀由阀体、阀盖、膜片座、膜片、主阀板、缓闭阀板、衬套、阀杆、主阀板座、缓闭阀板座和控制管系统等零部件组成。具有水力自动控制、启泵时缓开、停泵时先快闭后缓闭的特点，兼有水泵出口处水锤消除器、闸(蝶)阀、止回阀三种产品的功能，有利于消防水泵自动启动和供水系统安全；多功能水泵控制阀结构性能应符合《多功能水泵控制阀》CJ/T 167的规定，它是一种新型两阶段关闭的阀门，现实际工程中应用很多，故增加该阀的安装要求。
在实际工程应用中多次出现止回阀或多功能水泵控制阀安装出现错误的情况，故增加对止回阀或多功能水泵控制阀的安装方向进行规定。
4.2.5 本条为新增条文。为使系统调试、检测、消防水泵启动运行试验能按规范要求顺利进行，要求在系统中安装检测试验装置，本条是对安装在报警阀上的系统调试、检测消防水泵启动运行试验装置进行合理修改。前一版中条文规定为系统调试、检测消防水泵启动运行试验装置在实际工程应用中出现执行比较困难的情况，特别是系统安装有多台报警阀组或报警阀组安装在不同楼层的时候执行难度较大，因此本次修订结合实际工程情况要求把系统流量压力检测装置安装在水泵出水管路上。
