主控项目
5.3.1 报警阀组的安装应在供水管网试压、冲洗合格后进行。安装时应先安装水源控制阀、报警阀，然后进行报警阀辅助管道的连接。水源控制阀、报警阀与配水干管的连接，应使水流方向一致。报警阀组安装的位置应符合设计要求；当设计无要求时，报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2m；两侧与墙的距离不应小于0.5m；正面与墙的距离不应小于1.2m；报警阀组凸出部位之间的距离不应小于0.5m。安装报警阀组的室内地面应有排水设施，排水能力应满足报警阀调试、验收和利用试水阀门泄空系统管道的要求。
检查数量：全数检查。
检查方法：检查系统试压、冲洗记录表，观察检查和尺量检查。
5.3.2 报警阀组附件的安装应符合下列要求：
1 压力表应安装在报警阀上便于观测的位置。
检查数量：全数检查。
检查方法：观察检查。
2 排水管和试验阀应安装在便于操作的位置。
检查数量：全数检查。
检查方法：观察检查。
3 水源控制阀安装应便于操作，且应有明显开闭标志和可靠的锁定设施。
检查数量：全数检查。
检查方法：观察检查。
5.3.3 湿式报警阀组的安装应符合下列要求：
1 应使报警阀前后的管道中能顺利充满水；压力波动时，水力警铃不应发生误报警。
检查数量：全数检查。
检查方法：观察检查和开启阀门以小于一个喷头的流量放水。
2 报警水流通路上的过滤器应安装在延迟器前，且便于排渣操作的位置。
检查数量：全数检查。
检查方法：观察检查。
5.3.4 干式报警阀组的安装应符合下列要求：
1 应安装在不发生冰冻的场所。
2 安装完成后，应向报警阀气室注入高度为50mm~100mm的清水。
3 充气连接管接口应在报警阀气室充注水位以上部位，且充气连接管的直径不应小于15mm；止回阀、截止阀应安装在充气连接管上。
检查数量：全数检查。
检查方法：观察检查和尺量检查。
4 气源设备的安装应符合设计要求和国家现行有关标准的规定。
5 安全排气阀应安装在气源与报警阀之间，且应靠近报警阀。
检查数量：全数检查。
检查方法：观察检查。
6 加速器应安装在靠近报警阀的位置，且应有防止水进入加速器的措施。
检查数量：全数检查。
检查方法：观察检查。
7 低气压预报警装置应安装在配水干管一侧。
检查数量：全数检查。
检查方法：观察检查。
8 下列部位应安装压力表：
（1）报警阀充水一侧和充气一侧；
（2）空气压缩机的气泵和储气罐上；
（3）加速器上。
检查数量：全数检查。
检查方法：观察检查。
9 管网充气压力应符合设计要求。
5.3.5 雨淋阀组的安装应符合下列要求：
1 雨淋阀组可采用电动开启、传动管开启或手动开启，开启控制装置的安装应安全可靠。水传动管的安装应符合湿式系统有关要求。
2 预作用系统雨淋阀组后的管道若需充气，其安装应按干式报警阀组有关要求进行。
3 雨淋阀组的观测仪表和操作阀门的安装位置应符合设计要求，并应便于观测和操作。
检查数量：全数检查。
检查方法：观察检查。
4 雨淋阀组手动开启装置的安装位置应符合设计要求，且在发生火灾时应能安全开启和便于操作。
检查数量：全数检查。
检查方法：对照图纸观察检查和开启阀门检查。
5 压力表应安装在雨淋阀的水源一侧。
检查数量：全数检查。
检查方法：观察检查。
条文说明
5.3 报警阀组安装
主控项目
5.3.1 本条对报警阀组的安装程序、安装条件和安装位置提出了要求，作用明确规定。
报警阀组是自动喷水灭火系统的关键组件之一，它在系统中起着启动系统、确保灭火用水畅通、发出报警信号的关键作用。过去不少工程在施工时出现报警阀与水源控制阀位置随意调换、报警阀方向与水源水流方向装反、辅助管道紊乱等情况，其结果使报警阀组不能工作、系统调试困难，使系统不能发挥作用。对安装位置的要求，主要是根据报警阀组的工作特点，便于操作和便于维修的原则而作出的规定。因为常用的自动喷水灭火系统在启动喷水灭火后，一般要由保卫人员在确认火灾被扑灭后关闭水源控制阀，以防止后继水害发生。有的工程为了施工方便而不择位置，将报警阀组安装在不易寻找和操作不便的位置，发生火灾后既不易及时得到报警信号，灭火后又不利于断水和维修检查，其教训是深刻的。
本条规定还强调了在安装报警阀组的室内应采取相应的排水措施，主要是因为系统功能检查、检修需较大量放水而提出的。放水能及时排走既便于工作，也可保护报警阀组的电器或其他组件因环境潮湿而造成不必要的损害。工程检查中发现由于排水能力不足，造成水害，故对排水能力提出要求。
5.3.2 本条对报警阀的附件安装要求作了规定，这里所指的附件是各种报警阀均需的通用附件。压力表是报警阀组必须安装的测试仪表，它的作用是监测水源和系统水压，安装时除要确保密封外，主要要求安装位置应便于观测，系统管理维护人员能随时方便地观测水源和系统的工作压力是否符合要求。排水管和试验阀是自动喷水灭火系统检修、检测系统主要报警装置功能是否正常的两种常用附件，其安装位置必须便于操作，以保证日常维修、实验工作的正常进行。
水源控制阀是控制喷水灭火系统供水的开、关阀，安装时既要确保操作方便，又要有开、闭位置的明显标志，它的开启位置是决定系统在喷水灭火时消防用水能否畅通，从而满足要求的关键。在系统调试合格后，系统处于准工作状态时，水源控制阀应处于全开的常开状态，为防止意外和人为关闭控制阀的情况发生，水源控制阀必须设置可靠的锁定装置将其锁定在常开位置；同时还宜设置指示信号设施与消防控制中心或保卫值班室连通，一旦水源控制阀被关闭应及时发出报警信号，值班人员应及时检查原因并使其处于正常状态。在实际应用中，各地曾多次发生因水源控制阀被关闭，当火灾发生时，系统的喷头和控制设备全部正常启动，但管网无水，系统不能发挥灭火功能而造成较大损失，此类事故是应当杜绝的。

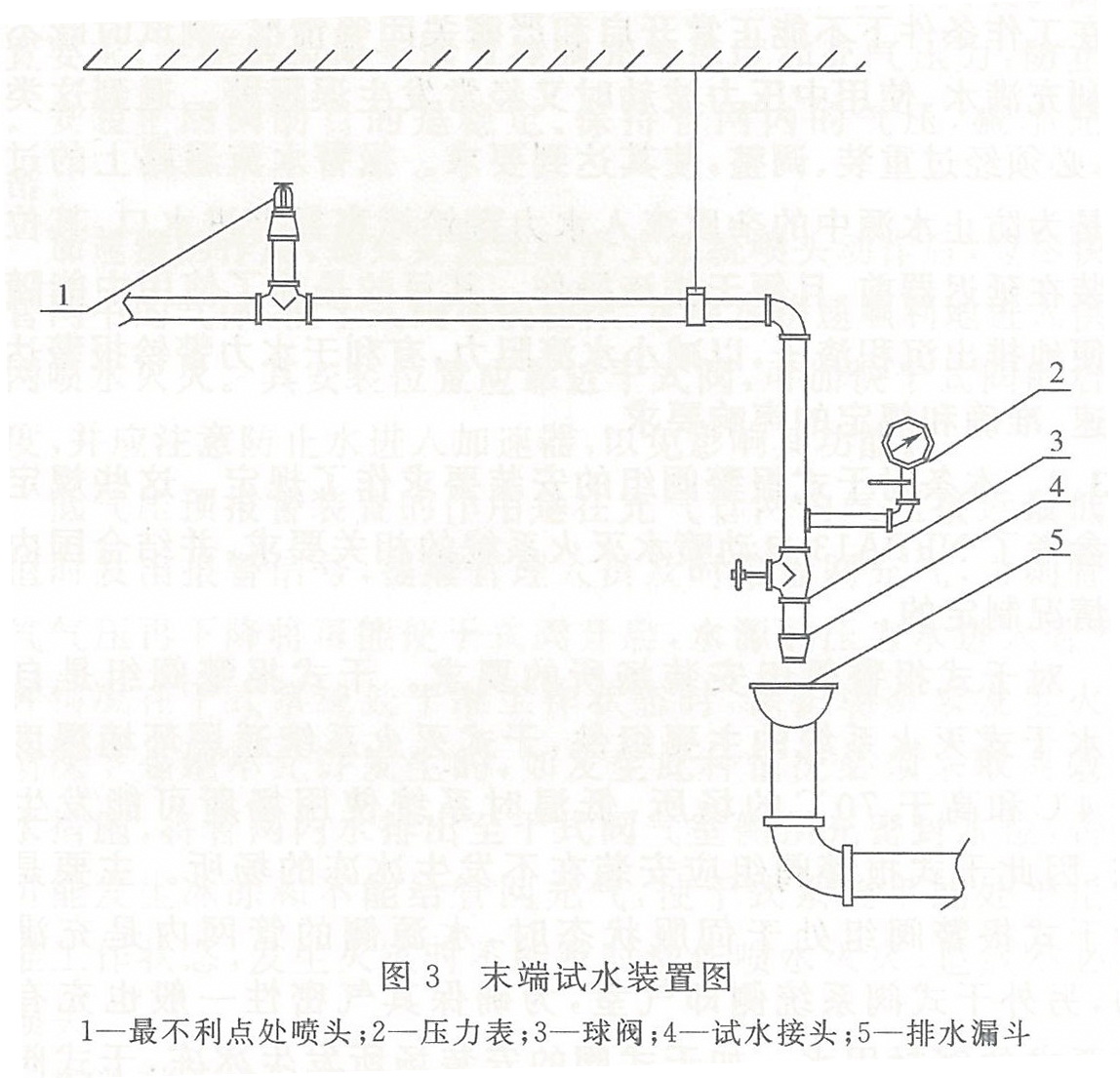

本规范实施几年来，各地反映较多的问题是，不少工程由于没有设计和安装调试、检测用的阀门和管路，系统调试和检测无法进行。遇到此类工程，一般都是利用末端试水装置进行试验，利用试验结果进行推理式判断，无法测得科学实际的技术数据。这里应指出的是，消防界人士十余年来对末端试水装置存在着夸大其功能的认识误区，普遍认为通过末端试水装置可以检测系统动作功能、系统供水能力、最不利点喷头的压力等，这是造成一般不设计调试、检测试验管道及阀门的一个主要原因。末端试水装置，至今没有统一的标准结构和设计技术要求，设计、安装单位的习惯经验做法是其结构由阀门，压力表，流量测试仪表（标准放水口或流量计）和管道组成见图（见图3），管道一般是用管径为25mm、32mm、40mm的镀锌钢管。开启末端试水装置进行试验时，测试得到的压力和流量数据，只是在测试位置处的流量和压力数据，并没有经验公式能利用此数据科学推算出系统供水能力（压力，流量），更不能判断系统的最不利点压力是否符合设计要求。末端试水装置的真正功能是检验系统启动、报警和利用系统启动后的特性参数组成联动控制装置等的功能是否正常。
5.3.3 本条对湿式报警阀组的安装要求作了规定。
湿式报警阀组是自动喷水湿式灭火系统两大关键组件之一。湿式灭火系统因为结构简单、灭火成功率高、成本低、维护简便等优点，是应用最为广泛的一种。国外资料报道，湿式系统的应用约占所有自动喷水灭火系统的85%以上；据调查，我国近年来湿式系统的应用约在95%以上。湿式系统应用如此广泛，确保其安装质量就更加重要。湿式系统在准工作状态时，其报警阀前后管道中均应充满设计要求的压力水，能否顺利充满水，而且在水源压力波动时不发生误报警，是湿式报警阀安装的最其术的要求。湿式报警阀的内部结构特点可以说是一个止回阀和一个在阀瓣开启时能报警的两种作用合为一体的阀门。工程中曾多次发现把报警阀方向装反，铺助功能管件乱装，安装位置及安装时操作不当，致使阀瓣在工作条件下不能正常开启和严密关闭等情况，调试时既不能顺利充满水，使用中压力波动时又经常发生误报警。遇到这类情况，必须经过重装、调整，使其达到要求。报警水流通路上的过滤器是为防止水源中的杂质流入水力警铃堵塞报警进水口，其位置应装在延迟器前，且便于排渣操作。其目的是为了使用中能随时方便地排出沉积渣子，以减小水流阻力，有利于水力警铃报警达到迅速、准确和规定的声响要求。
5.3.4 本条对干式报警阀组的安装要求作了规定。这些规定主要参考了NFPA13 自动喷水灭火系统的相关要求,并结合国内实际情况制定的。
对干式报警阀组安装场所的要求。干式报警阀组是自动喷水干式灭火系统的主要组件，干式灭火系统适用环境温度低于4℃和高于70℃的场所，低温时系统使用场所可能发生冰冻，因此干式报警阀组应安装在不发生冰冻的场所。主要是因为干式报警阀组处于伺服状态时，水源侧的管网内是充满水的，另外干式阀系统侧即气室，为确保其气密性一般也充有设计要求的密封用水。如干式阀的安装场所发生冰冻，干式阀充水部位就可能发生冰冻，尤其是干式阀气室一侧的密封用水较易发生冰冻，轻者影响阀门的开启，严重的则可能使干式阀遭到破坏。
为了确保干式阀的密封性，也可防止因水压波动，水源一侧的压力水进人气室。规定最低高度，主要是确保密封性的下限，其最高水位线不得影响干式阀(差压式)的动作灵敏度。
本条还对干式系统管网内充气的气源、气源设备、充气连接管道等的安装提出了要求。充气管应在充注水位以上部位接入，其目的是要尽量减少充入管网中气体的湿度，另外也是为了防止充入管网中的气体所含水分凝聚后，堵住充气口。充气管道直径和止回阀、截止阀安装位置要求的目的是在尽量减小充气阻力、满足充气速度要求的前提下，尽可能采用较小管径以便于安装。阀门位置要求，主要是为便于调节控制充气速度和充气压力，防止意外。安装止回阀的目的是稳定、保持管网内的气压，减小充气冲击。
加速器的作用，是火灾发生时干式系统喷头动作后，应尽快排出管网中的气体，使干式阀尽快动作，水源水快速顺利地进入供水管网喷水灭火。其安装位置应靠近干式阀，可加快干式阀的启动速度，并应注意防止水进入加速器，以免影响其功能。
低气压预报警装置的作用是在充气管网内气压接近最低压力值时发出报警信号，提醒管理人员及时给管网充气，否则管网空气气压再下降将可能使干式阀开启，水源的压力水进入管网，这种情况在干式系统处于准工作状态时，保护场所末发生火灾的情况下是绝对不允许的发生的，如发生此种情况必须采取有效的排水措施，将管网内水排出至干式阀气室侧预充密封水位，否则将可能发生冰冻和不能给管网充气，使干式系统不能处于正常的准工作状态，发生火灾时不能及时动作喷水灭火，造成不必要的损失。
本条对干式报警阀组上安装压力表的部位作了规定。这些规定是根据干式报警阀组的结构特点，工作条件要求，应对其水源水压、管网内气压、气源气压等进行观测而提出的。各部位压力值符合设计要求与否，是检查判定干式报警阀组是否处于准工作状态和正常状态的主要技术参数。
5.3.5 本条对雨淋阀组的安装要求作了规定。雨淋阀组是雨淋系统、喷雾系统、水幕系统、预作用系统的重要组件，雨淋阀组的安装质量，是这些系统在发生火灾时能否正常启动发挥作用的关键，施工中应极其重视。
本条规定主要是针对组成预作用系统的雨淋报警阀组。预作用系统平时在雨淋阀以后的系统管网中可以充一定压力的压缩空气或其他惰性气体，也可以是空管，这主要由设计和使用部门根据使用现场条件来确定。对要求要充气的，雨淋阀组的准工作状态条件和启动原理与干式报警阀组基本相同，其安装要求按干式报警阀组要求即可保证质量。
雨淋阀组组成的雨淋系统、喷雾系统等一般都是用在火灾危险较大、发送火灾后蔓延速度快及其他有特殊要求的场所。一旦使用场所发送火灾则要求启动速度越快越好，因此传导管网的安装质量是确保雨淋阀安全可靠开启的关键。雨淋阀的开启方式一般采用电动、传导管启动、手动几种。电动启动一般使用电磁阀或电动阀作启动执行元件，由火灾报警控制器控制自动启动或手动直接控制启动；传导管启动是用闭式喷头或其他可探测火警的简易结构装置作执行元件启动阀门；手动控制可用电磁阀、电动阀和快开阀作启动执行元件，由操作者控制启动。利用何种执行元件，根据保护场所情况由设计决定。上述几种启动方式的执行元件与雨淋阀门启动室连接，均是用内充设计要求压力水的传导管，尤其是传导管启动方式和机械式的手动启动，其传导管一般较长，布置也比较复杂，其准工作状态近似于湿式系统管网状态，安装要求按湿式系统要求是可行的。
本条规定还考虑在使用场所发生火灾后，雨淋阀应操作方便、开启顺利并保障操作者安全。过去有些场所安装手动装置时，对安装位置的问题未引起重视，随意安装。当使用场所发生火灾后，由于操作不便或人员无法接近而不能及时顺利开启雨淋阀启动系统扑灭火灾，结果造成不必要的财产损失和人员伤亡。因此本规范规定雨淋阀组手动装置安装应达到操作方便和火灾时操作人员能安全操作的要求。
