3.2 全淹没灭火系统

3.2.1  全淹没灭火系统的灭火剂设计浓度不得小于0.65kg/m³。

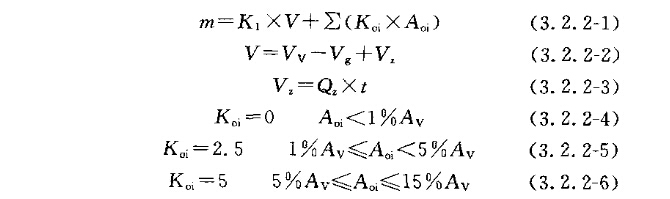

3.2.2  灭火剂设计用量应按下列公式计算：



  式中：m——干粉设计用量(kg)；
      K1——灭火剂设计浓度(kg/m³)；
      V ——防护区净容积(m³)；
     Koi——开口补偿系数(kg/m²)；
     Aoi——不能自动关闭的防护区开口面积(㎡)；
     Vv ——防护区容积（m³）；
     Vg ——防护区内不燃烧体和难燃烧体的总体积(m³)；
     Vz ——不能切断的通风系统的附加体积(m³)；
     Qz ——通风流量(m³/s)；
     t  ——干粉喷射时间(s)；
     Av ——防护区的内侧面、底面、顶面(包括其中开口)的总内表面积（㎡)。
3.2.3  全淹没灭火系统的干粉喷射时间不应大于30s。
3.2.4  全淹没灭火系统喷头布置，应使防护区内灭火剂分布均匀。

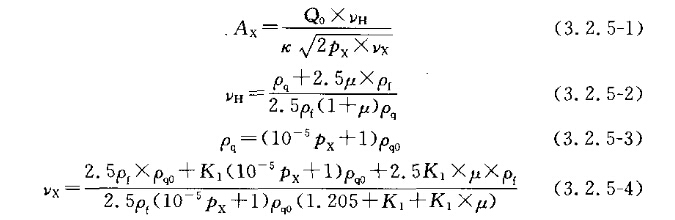

3.2.5  防护区应设泄压口，并宜设在外墙上，其高度应大于防护区净高的2/3。泄压口的面积可按下列公式计算：

  式中：Ax ——泄压口面积(㎡)；
      Qo ——干管的干粉输送速率(kg/s)；
      vh ——气固二相流比容(m³/kg)；
       k ——泄压口缩流系数；取0.6；
      Px ——防护区围护结构的允许压力(Pa)；
      Vx ——泄放混合物比容(m³/kg)；
      ρq——在Px压力下驱动气体密度(kg/m³) ；
      μ ——驱动气体系数；按产品样本取值；
      ρf——干粉灭火剂松密度(kg/m³)；按产品样本取值；
     ρqo——常态下驱动气体密度(kg/m³)。

条文说明


3.2 全淹没灭火系统

3.2.1 全淹没灭火系统灭火剂设计浓度最小值取值等效采用《室内灭火装置和设备·干粉系统规范》BS 5306 ：pt7-1988 § 15.2和《固定式灭火系统·干粉系统·pt2 ：设计、安装与维护》EN 12416-2 ： 2001 § 10.2数据，因为我国干粉灭火剂标准规定的灭火效能不低于《非D类干粉灭火剂技术条件》BS EN 615—1995规定。另外，我国标准《碳酸氢钠干粉灭火剂》GB 4066和《磷酸铵盐干粉灭火剂》GB 15060分别要求碳酸氢钠干粉和磷酸铵盐干粉扑灭BC类火灾时，灭火效能相同。综合以上数据并考虑到多种火灾并存情况，本规范确定全淹没灭火系统灭火剂设计浓度不得小于0.65 kg/m³。
3.2.2 本条系等效采用《室内灭火装置和设备·干粉系统规范》BS 5306 ：pt7-1988 § 15.2和《固定式灭火系统·干粉系统·pt2：设计、安装与维护》EN 12416-2 ： 2001 § 10.2规定。
3.2.3 本条系等效采用《室内灭火装置和设备·干粉系统规范》BS 5306 ： pt7-1988 § 15.3和《固定式灭火系统·干粉系统·pt2 ：设计、安装与维护》EN 12416-2 ：2001 § 10.3规定。
3.2.4 本条规定可有效利用灭火剂，减少系统响应时间，达到快速灭火目的。
3.2.5 国外标准仅《室内灭火装置和设备·干粉系统规范》BS 5306 ： pt7-1988 § 15.2提到泄压口，但没给出计算式。为避免防护区内超压导致围护结构破坏，应该设置泄压口；考虑到干粉灭火系统与气体灭火系统存在相似性，本条参照采用《二氧化碳灭火系统设计规范》GB 50193-93（1999年版)第3.2.6条制定。

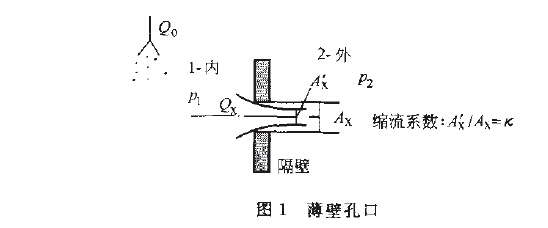

       公式3.2.5 是参考《二氧化碳灭火系统规范》AS 4214.3 -1995 § 4导出。设：防护区内部压力为P1，防护区外部压力为P2，泄压口面积为Ax，泄放混合物质量流量为Qx，如图1：



则有薄壁孔口流量公式：



式中：Qx ——泄放混合物质量流量（kg/s）；
     K  ——泄压口缩流系数；窗式开口取0.5~0.7；
     Ax ——泄压口面积（㎡）；
    ρx ——泄放混合物密度（kg/m³）；
     Px ——防护区围护结构的允许压力（Pa）；
     vx ——泄放混合物比容（m³/kg）。

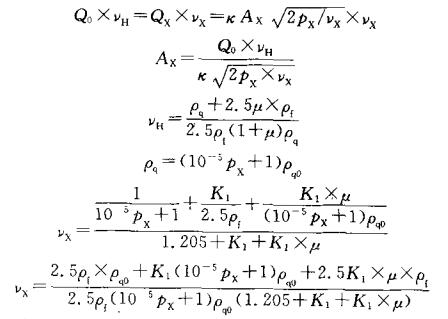

    泄压过程中有防护区内气体被置换过程；为使问题简化，根据从泄压口泄放混合物体积流量等于喷入防护区气-固二相流体积流量数量关系，干粉真实密度ρs= 2.5ρf，防护区内常态空气密度为1.205（kg/m³），则有：

    应该指出：当防护区门窗缝隙、不可关闭开口及防爆泄压口面积总和不小于按公式3.2.5-1计算值时，可不再另设置泄压口。
