消防水泵性能要求

条文
5.1.6 消防水泵的选择和应用应符合下列规定：
      1 消防水泵的性能应满足消防给水系统所需流量和压力的要求；
      2 消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求；
      3 当采用电动机驱动的消防水泵时，应选择电动机干式安装的消防水泵；
      4 流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%；
      5 当出流量为设计流量的150%时，其出口压力不应低于设计工作压力的65%；
……
条文说明
5.1.6 本条第1款～第3款为强制性条文，必须严格执行。本条规定了消防水泵选择的技术规定。
      1 消防水泵的选择应满足消防给水系统的流量和压力需求，是消防水泵选择的最基本技术规定；
      2 消防水泵在运行时可能在曲线上任何一个点，因此要求电机功率能满足流量扬程性能曲线上任何一个点运行要求；
      3 电机湿式安装维修时困难，有时要排空消防水池才能维修，造成消防给水的可靠性降低。电机在水中，电缆漏电会给操作人员和系统带来危险，因此从安全可靠性和可维修性来讲本规范规定采用干式电机安装；
      4 消防水泵的运行可能在水泵性能曲线的任何一点，因此要其流量扬程性能曲线应平缓无驼峰，这样可能避免水泵喘振运行。消防水泵零流量时的压力不应超过额定设计压力的140%是防止系统在小流量运行时压力过高，造成系统管网投资过大，或者系统超压过大。零流量时的压力不宜小于额定压力的120%是因为消防给水系统的控制和防止超压等都是通过压力来实现的，如果消防水泵的性能曲线没有一定的坡度，实现压力和水力控制有一定难度，因此规定了消防水泵零流量时压力的上限和下限。

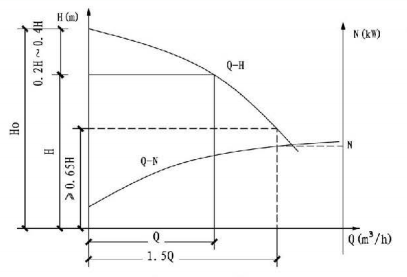

消防泵特性曲线要求

注：消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行包括设计流量150%流量时的功率要求。

Q——设计消防流量。

H——设计消防流量时的水泵扬程。

H₀——零流量时的水泵扬程。

N——功率。
