消防给水系统的系统工作压力

条文
8.2.3 高压和临时消防高压给水系统的系统工作压力应根据系统在供水时，可能的最大运行压力确定，并应符合下列规定：
      1 高位消防水池，水塔供水的高压消防给水系统的系统工作压力，应为高位消防水池、水塔最大静压；
        ……
      3 采用高位消防水箱稳压的临时高压消防给水系统的系统工作压力，应为消防水泵零流量时的压力与水泵吸水口最大静水压力之和；
      4 采用稳压泵稳压的临时高压消防给水系统的系统工作压力，应取消防水泵零流量时的压力、消防水泵吸水口最大静压二者之和与稳压泵维持系统压力时两者其中的较大者。
条文说明
8.2.3 本条规定了高压和临时高压给水系统的系统工作压力要求，并给出了不同情况下系统工作压力的计算方法。

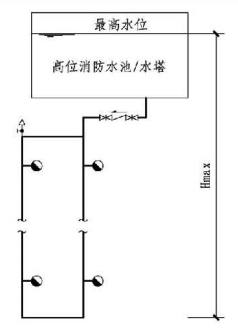

高压消防给水系统的系统工作压力（1）

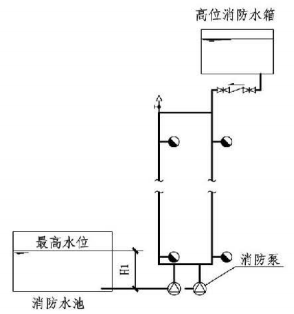

高位消防水箱稳压的临时高压消防给水系统的系统工作压力（2）
注：图中水泵处阀器件略。

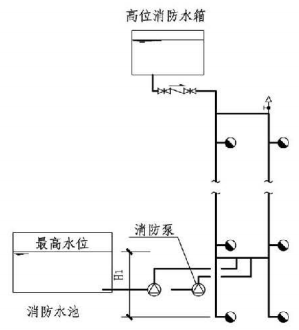

高位消防水箱稳压的临时高压消防给水系统的系统工作压力（3）
注：图中水泵处阀器件略。

提示：
1.图（1）所示，高压消防给水系统的系统工作压力为H_max。
2.图(2)、（3)所示，高位消防水箱稳压的临时高压消防给水系统的系统工作压力为H_max=H₁+H₀，H₀为水泵零流量时的扬程。

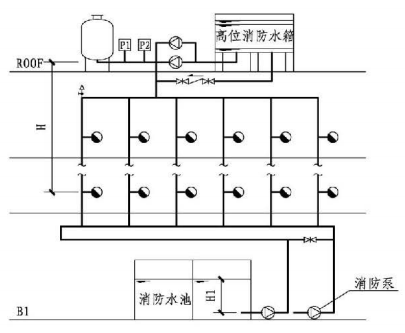

稳压泵置于屋顶的消防给水系统的系统工作压力（4）

稳压泵置于泵房的消防给水系统的系统工作压力（5）
注：图中水泵处阀器件略。

提示：
1.图(4)所示为稳压泵置于屋顶的情况，此时系统工作压力为H_max=H₁+H₀，系统的静压为P₂+H。
2.图(5)所示为稳压泵置于消防泵房的情况，此时系统工作压力H_max为H₁+H₀和P₂的较大值，系统的静压为P₂-H。
3.H₀为消防水泵零流量时的杨程。

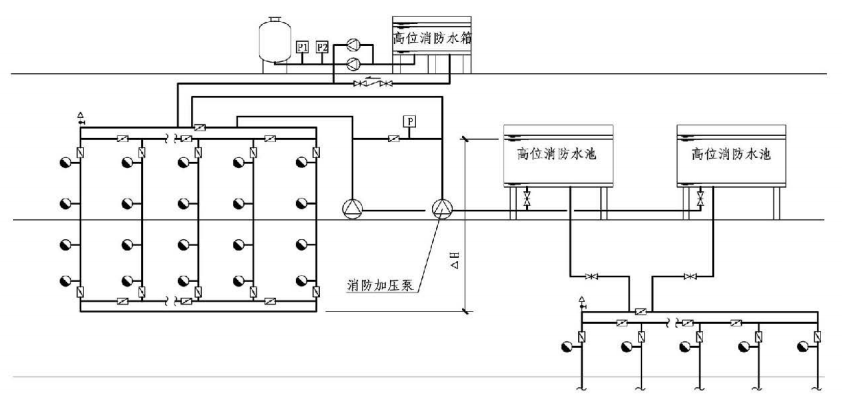

水泵不在系统最低位的消防给水系统的系统工作压力
注：图中水泵处阀器件略。

提示：
1.当消防泵房不处于系统最低位时，如图示，此时消防给水系统的系统工作压力为H_max=△H+H₂，H₂为水泵零流量时的压力。
2.同理，当稳压泵置于消防泵房位置时，应加上稳压泵与消防系统最低点的高差，然后按照第81页提示2执行。
