消防水泵、转输水箱串联系统

条文
6.2.3 采用消防水泵串联分区供水时，宜采用消防水泵转输水箱串联供水方式，并应符合下列规定：
      1 当采用消防水泵转输水箱串联时，转输水箱的有效储水容积不应小于60m³，转输水箱可作为高位消防水箱；
      2 串联转输水箱的溢流管宜连接到消防水池；
      3 当釆用消防水泵直接串联时，应釆取确保供水可靠性的措施，且消防水泵从低区到高区应能依次顺序启动；
      4 当釆用消防水泵直接串联时，应校核系统供水压力，并应在串联消防水泵出水管上设置减压型倒流防止器。
条文说明
无

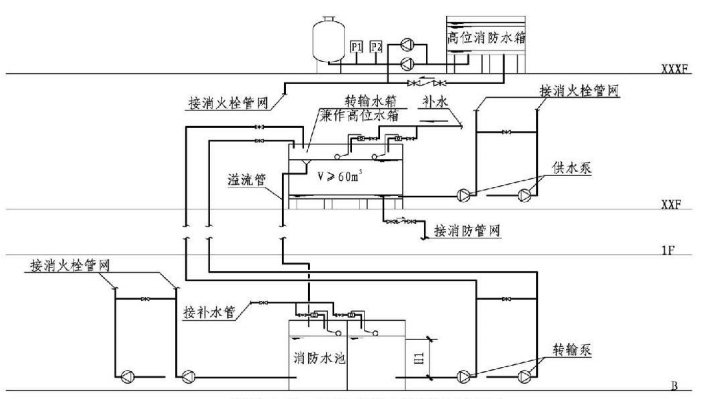

                      消防水泵、转输水箱串联系统示意图
注：图中水泵处阀器件略。

提示：

1.转输水箱溢流宜排到下方的消防水池内。
2.转输水箱兼作高位水箱，可仍按60m³考虑。
3.转输水箱应设自动补水管，不可用转输管道兼做补水管。否则，会有自动停泵，违反第11.0.2条。
4.启泵次序：从转输水箱吸水的供水泵先启动，转输泵后启动。
