高位水箱最低水位设置

条文
5.2.6 高位消防水箱应符合下列规定：
        ……
      2 高位消防水箱的最低有效水位应根据出水管喇叭口和防止旋流器的淹没深度确定，当采用出水管喇叭口时，应符合本规范第5.1.13条第4款的规定；当采用防止旋流器时应根据产品确定，且不应小于150mm的保护高度；
      ……
     10 高位消防水箱出水管应高于高位消防水箱最低水位以下，并应设置防止消防用水进入高位消防水箱的止回阀；

      ……
条文说明
5.2.6 本条第1款和第2款为强制性条文，必须严格执行。

高位水箱最低水位设置1

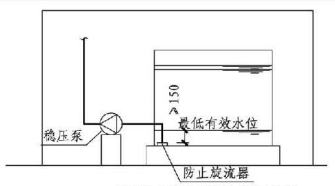

高位水箱最低水位设置2

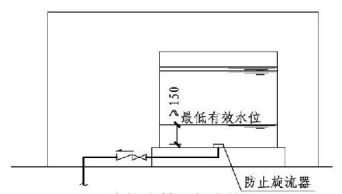

高位水箱最低水位设置3

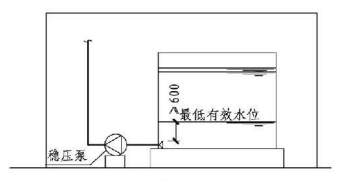

高位水箱最低水位设置4

提示：
        当高位消防水箱的出水管不设喇叭口和旋流防止器时，应满足本条第10款要求。
