气压罐有效容积要求

条文
5.3.4 设置稳压泵的临时高压消防给水系统应设置防止稳压泵频繁启停的技术措施，当采用气压水罐时，其调节容积应根据稳压泵启泵次数不大于15次/h计算确定，但有效储水容积不宜小于150L。
条文说明
无

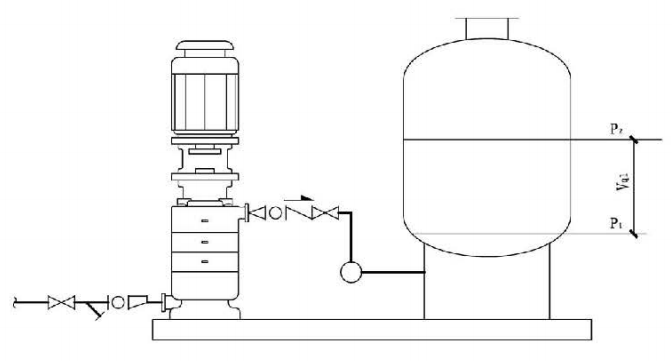

气压罐有效容积要求

提示：
1.气压罐低置、放置于消防泵房时 P₁≥0.01H+0.15，且≥0.01H₂+0.1，P₂=P₁/0.85
2.气压罐高置、放置于高位消防水箱间时 P₁＞0.15-0.01H₁，且≥0.01H₂+0.07，P₂=P₁/0.8
3.气压罐调节容积有效储水容积



4.气压罐总容积


式中：
V_q1——气压罐有效储水容积。
V_q——气压罐总容积。
β——气压罐容积系数，隔膜式气压罐取1.05。
——气压罐内工作压力比，宜采用0.65～0.85。
           n每小时启泵次数。
注：压力的单位为MPa。
