1 编制依据
本图集根据中华人民共和国住房和城乡建设部建质函[2013]86号“关于印发《2013年国家建筑标准设计编制工作计划》的通知”进行编制。
2 设计依据
《消防给水及消火栓系统技术规范》GB 50974-2014
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
3 编制目的
消防给水及消火栓系统对于保障人民生命和国家财产安全具有重要作用。《消防给水及消火栓系统技术规范》GB 50974-2014是新编规范，专门针对消防给水和消火栓系统编制，涵盖了基本参数、消防水源、供水设施、给水形式、消火栓系统、管网、消防排水、水力计算、控制与操作、施工、系统调试与验收、维护管理等诸多方面内容，其中许多内容是以往的规范没有涉及到或没有规定的，还有些内容是对以往的规定做了更改。在规范执行过程中，也会像以往的规范一样，存在理解偏差、不能正确合理把握、具体措施不当等问题，广大的消防给水及消火栓系统设计者等相关技术人员，特别是工作经验不是很丰富的技术人员需要有一个过程来深刻理解和掌握规范的规定。本图集旨在系统地、直观地、权威地对规范予以解析，将会给技术人员带来极大的方便，不仅提高工作效率，也能保证工作质量。
4 适用范围
本图集供从事新建、改建、扩建的民用建筑工程消防给水及消火栓系统设计、施工等工作的技术人员使用。工业建筑、市政工程可参考使用。
5 编制原则
5.1 以规范的条文为依据，正确、形象地解释规范的条文。
5.2 尽量采用图示解释规范的条文，不便图示的辅以文字说明。
5.3 本图集选取需要进一步解释或说明的条文、执行中容易产生分歧的条文及关联到其他相关规范的条文。
5.4 图示中着重强调条文的含义、执行方法、适用条件以及设计中应该注意的问题等。
5.5 图示只是对规范条文的解释与示意，不按工程设计中图纸绘制深度要求编制。本图集的图示不能代替施工图或初步设计图纸。
6 编制方式
6.1 图中蓝底部分为《消防给水及消火栓系统技术规范》GB 50974-2014的原文。黑体字为强制性条文；宋体字为普通条文。编号为规范的条、款、项的原有编号。
6.2 白底部分为与规范相对应的图示内容，是对规范条文的理解和解释。
6.3 本图集基本上按照规范条文的顺序排列。当规范条文的图示内容较多，一页图纸交代不完时，采用连续多页解释。
6.4 部分图示给出了“提示”或“注”，“提示”的内容是对规范条文的进一步说明或者应引起图集使用人员充分注意的事项，“注”的内容是对图示内容的说明。

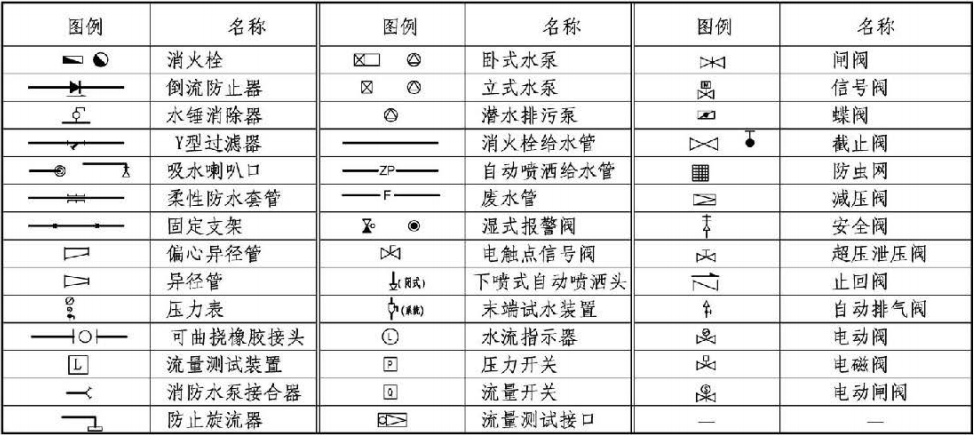

7 图例
图例
8 其他
本图集未注明的单位和尺寸均以毫米（mm）计。
