规范>气体消防系统选用、安装与建筑灭火器配置 07S207

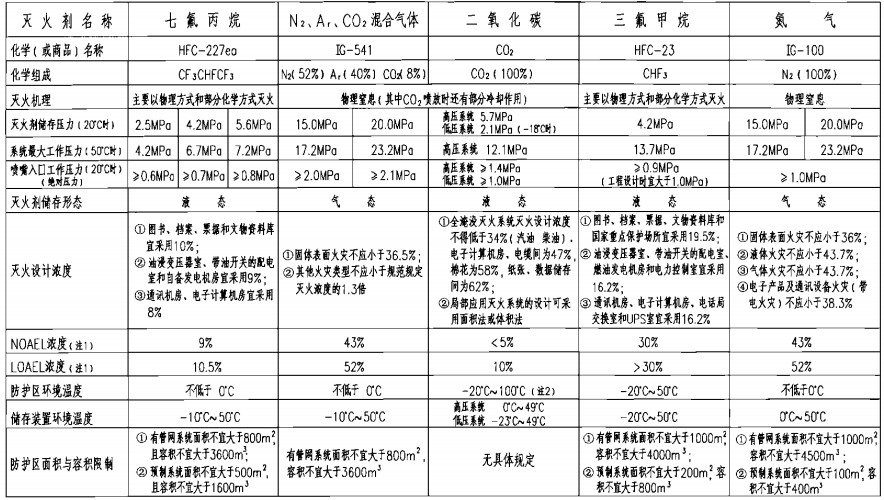

气体灭火系统技术性能表

注：1.NOAEL浓度——无毒性反应浓度。观察不到由灭火剂毒性影响产生生理反应的灭火剂最大浓度。
LOAEL浓度——有毒性反应浓度。能观察到由灭火剂毒性影响产生生理反应的灭火剂最小浓度。
2.当防护区环境温度超出-20℃～100℃温度范围时，二氧化碳灭火剂设计用量应按《二氧化碳灭火系统设计规范》GB 50193-93（1999年版）第3.2.4及第3.2.5要求予以增加。
