规范>气体消防系统选用、安装与建筑灭火器配置 07S207

手提贮压式灭火器外形图

磷酸铵盐、1211灭火器外形图   磷酸铵盐、1211灭火器外形图    二氧化碳灭火器外形图
（MFZ/ABC1～3、MJZ/1～3）   （MFZ/ABC4～8、MJZ/4～8）    （NTZ/2～3）
磷酸铵盐、1211灭火器外形图（MFZ/ABC1～3、MJZ/1～3）   磷酸铵盐、1211灭火器外形图（MFZ/ABC4～8、MJZ/4～8）    二氧化碳灭火器外形图（NTZ/2～3）
二氧化碳灭火器外形图     水基型灭火器外形图
                   （NTZ/5）      （MSZ/AR3～9、MPZ/AR3～9）
二氧化碳灭火器外形图 （NTZ/5）   水基型灭火器外形图（MSZ/AR3～9、MPZ/AR3～9）

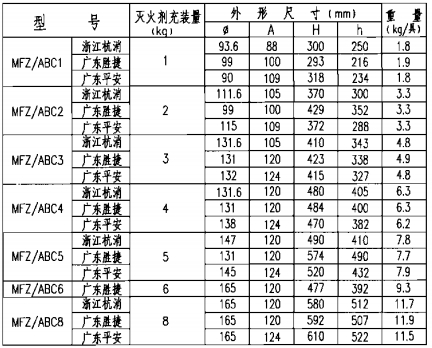

手提贮压式磷酸铵盐干粉灭火器外形尺寸表
手提贮压式磷酸铵盐干粉灭火器外形尺寸表

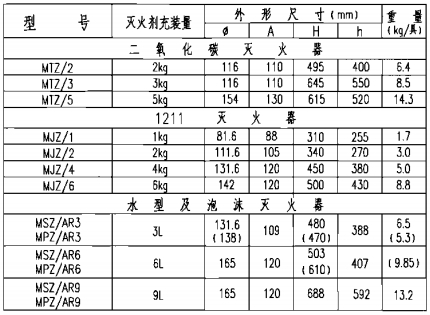

手提贮压式二氧化碳、1211、泡沫灭火器外形尺寸表
手提贮压式二氧化碳、1211、泡沫灭火器外形尺寸表
各部名称：1-钢瓶；2-阀体总成；3-压力表；4-喷嘴；5-喷管；6-喷筒；7-喷枪；8-卡管带；9-保险扎带；
说明：1.本图未编入手提式碳酸氢钠干粉灭火器产品。如需采用请直接与参编企业联系。
      2.表中括号内为广东平安消防设备有限公司产品数据。
