规范>气体消防系统选用、安装与建筑灭火器配置 07S207

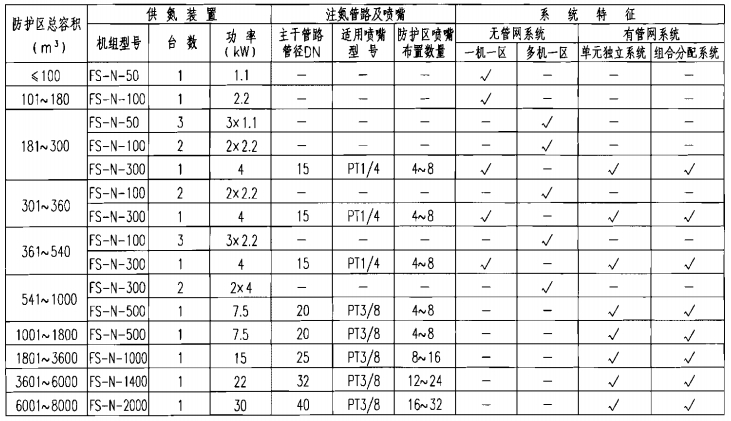

注氮控氧防火系统选型表

注氮控氧防火系统选型表

注：表中单元独立系统是指一台供氮装置只保护一个防护区的有管网注氮控氧防火系统；组合分配系统是指一台供氮装置通过管网的控制分配，保护两个或两个以上防护区的有管网注氮控氧防火系统，一个组合分配系统所保护的防护区不应超过8个。
