柜式（无管网）预制灭火装置外形图 (高压二氧化碳、三氟甲烷)

单瓶组装置外形图 双瓶组装置外形图 高压C0₂装置剖视图 三氟甲烷装置剖视图

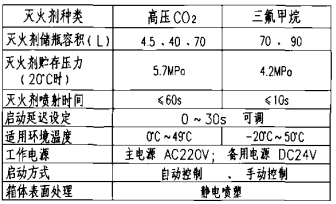

装置技术性能参数

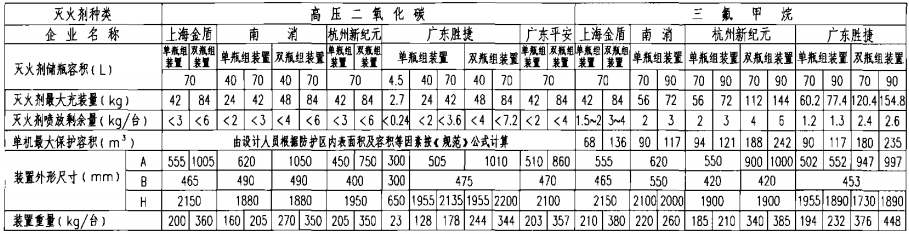

柜式预制高压二氧化碳、三氟甲烷灭火装置技术参数及尺寸表

注：1.表中三氟甲烷预制装置单机最大保护容积是指灭火设计浓度为16.2%时的防护区容积。
2.南京消防器材股份有限公司生产的柜式三氟甲烷灭火装置采用氮气（N₂）驱动，驱动瓶容积0.4L，驱动气体充装压力6MPa。
