规范>气体消防系统选用、安装与建筑灭火器配置 07S207

气体灭火系统通用组件外形图 （管路连接件）

90°弯头                      管箍                          三通
90°弯头管箍 三通
异径三通
异径三通

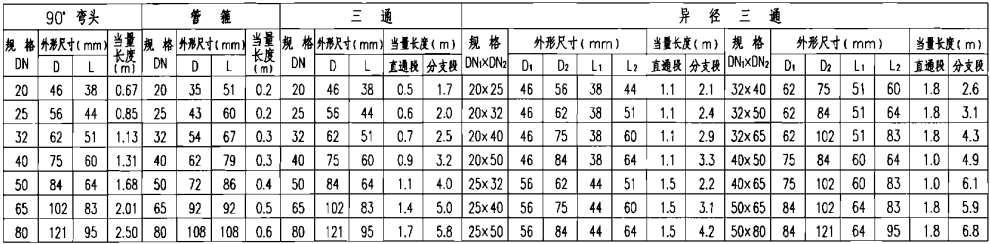

管路连接件外形尺寸表
管路连接件外形尺寸表
注：管路连接件是气体灭火系统DN≤80mm灭火剂输送管路上的常用附件。材质为20#钢或16Mn钢，内外表面热镀锌处理。公称压力等级15MPa， 经22.5MPa水压强度试验。适用于有管网气体灭火系统的管路连接。
说明：气体灭火系统通用组件依据上海金盾消防安全设备有限公司提供的技术资料进行编制。其他企业组件外形及外形尺寸可能略有差异，但组件性能和作用是一致的。
