气体灭火系统动作程序图

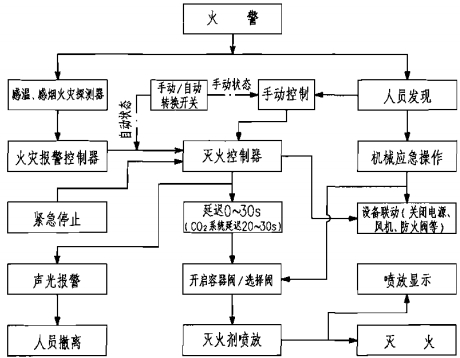

七氟丙烷、IG-541、高压CO2、三氟甲烷、IG-100灭火系统动作程序图

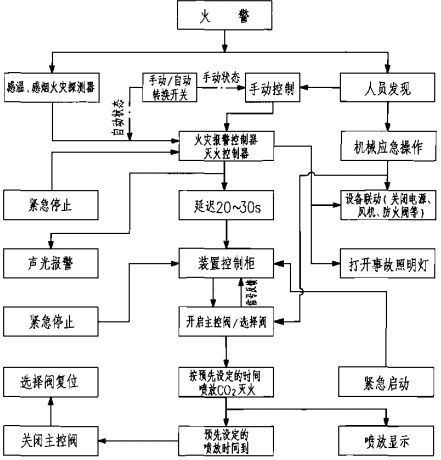

低压C02灭火系统动作程序图
说明：
1.有管网气体灭火系统设有自动控制、手动控制和机械应急操作三种启动方式。
2.当防护区内有人工作时，应将设在防护区门外的“自动/手动转换开关”切换到手动控制状态。如有火警发生，控制器只发出报警信号，不输出动作指令，值班人员确认火警后，按下控制器面板上或防护区门外的紧急启动按钮实施灭火。人员离开时，应将转换开关恢复为自动控制状态。在自动控制状态下，仍可优先实施系统手动控制。
3.采用自动控制方式时，为确保防护区内人员安全撤离，应设置不大于30s的灭火剂喷放延迟。对于平时无人工作的防护区，则可设置为无延迟的灭火剂喷放。
4.紧急停止：当系统发出火灾警报，在延迟时间内确认未发生火情，或虽有火情但已被扑灭，不需要启动灭火系统进行灭火时，可按下手动控制盒内或火灾自动报警灭火控制器上的紧急停止按钮，即可阻止控制器灭火指令的发出，终止系统灭火程序。
5.对于无管网（柜式）预制灭火系统，《气体灭火系统设计规范》GB 50370-2005仅要求设自动控制和手动控制两种启动方式。
6.本图手动控制实际上是指当现场人员按下紧急启动按钮后，仍需通过电气方式才能启动系统的控制方式。
