IG-541气体灭火系统专用组件外形图 (储存装置)

    单元独立系统储存装置外形图         组合分配系统储存装置外形图
单元独立系统储存装置外形图  组合分配系统储存装置外形图
单排瓶组钢瓶侧视图     双排瓶组钢瓶侧视图
单排瓶组钢瓶侧视图  双排瓶组钢瓶侧视图

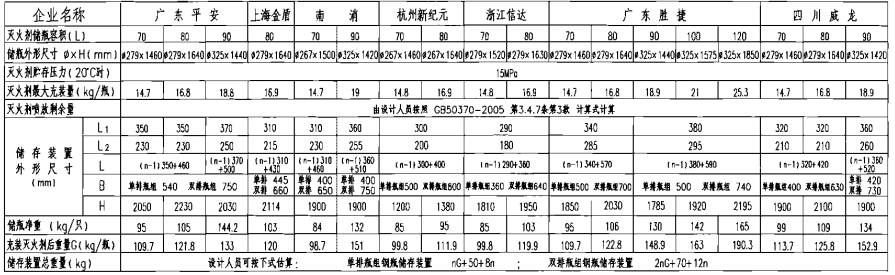

IG-541气体灭火系统储存装置技术参数及尺寸表
IG-541气体灭火系统储存装置技术参数及尺寸表

注:表中n为装置中单排瓶组储瓶数量。
说明:IG-541气体灭火系统储存装置外形图依据广东平安消防设备有限公司提供的技术资料绘制。其他企业装置外形可能略有差别,但其基本功能是一致的。
