灭火器箱外形图、安装图

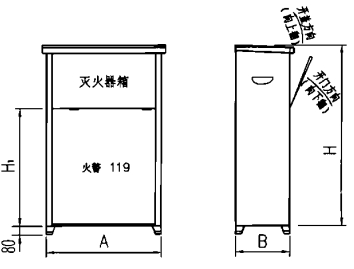

翻盖式置地型灭火器箱外形图
翻盖式置地型灭火器箱外形图

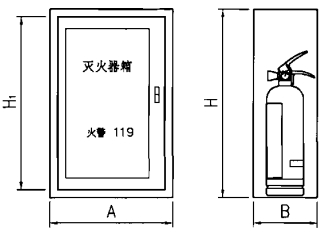

开门式嵌墙型灭火器箱外形图
开门式嵌墙型灭火器箱外形图
嵌墙型灭火器箱安装图（暗装）
嵌墙型灭火器箱安装图（暗装）

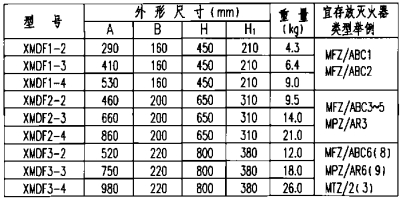

翻盖式置地型灭火器箱外形尺寸表
翻盖式置地型灭火器箱外形尺寸表

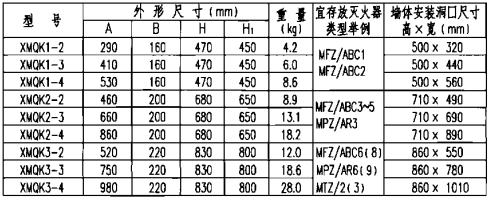

开门式嵌墙型灭火器箱外形尺寸、安装尺寸表
开门式嵌墙型灭火器箱外形尺寸、安装尺寸表
说明：1.嵌墙型灭火器箱A≥660mm时宜加工成双开门形式。
      2.嵌墙型灭火器箱安装时，箱体与墙体间应用木楔填塞，使箱体稳固后，再用M5水泥沙浆填实抹平。
      3.暗装在防火墙上的灭火器箱，其箱体后部剩余部分实墙厚度不应小于120mm。
