规范>气体消防系统选用、安装与建筑灭火器配置 07S207

气体灭火剂输送管道安装图

沿墙（柱）安装单管托架图      沿墙（柱）安装双管托架图
（DN15~DN50）             （DN15~DN40）
沿墙（柱）安装单管托架图 （DN15~DN50）沿墙（柱）安装双管托架图（DN15~DN40）

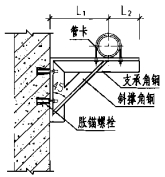

沿墙（柱）安装单管托架图       沿墙（柱）安装双管托架图
（DN65~DN150）              （DN50~DN150）
沿墙（柱）安装单管托架图 （DN65~DN150）沿墙（柱）安装双管托架图（DN50~DN150）
单管吊架图           单管吊架图            双管吊架图
  （DN15~DN50）      （DN65~DN150）      （DN50~DN150）
单管吊架图 （DN15~DN50）单管吊架图（DN65~DN150）双管吊架图 （DN50~DN150）
钢板大样图         管道穿墙敷设安装图        管道穿楼板敷设安装图
钢板大样图管道穿墙敷设安装图管道穿楼板敷设安装图

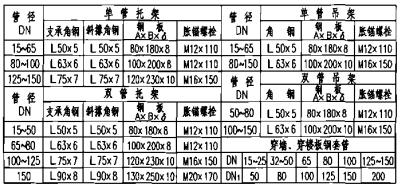

支架、吊架、套管材料规格表
支架、吊架、套管材料规格表

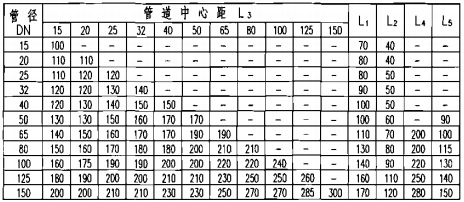

气体灭火剂输送管道安装尺寸表 （mm）
气体灭火剂输送管道安装尺寸表
说明：1.管卡详见国标图集03S402《室内管道支架及吊架》第33页。
2. 穿墙、穿楼板钢套管采用焊接钢管或无缝钢管。
