储罐式低压二氧化碳灭火装置外形图

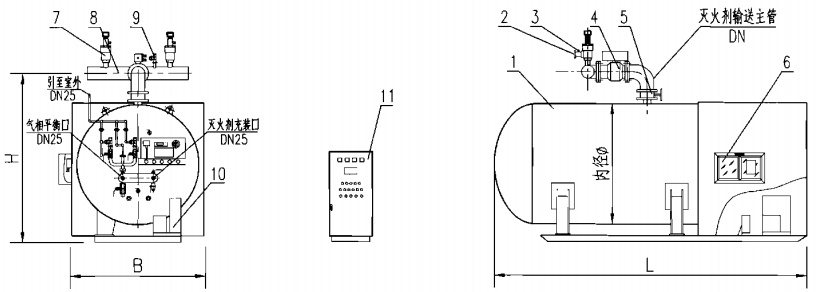

储罐式低压二氧化碳灭火装置外型图

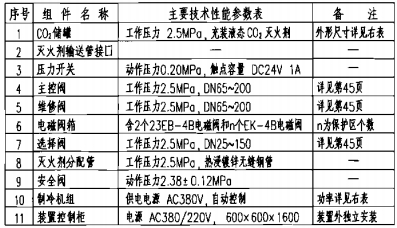

装置主要组件名称、技术性能参数表

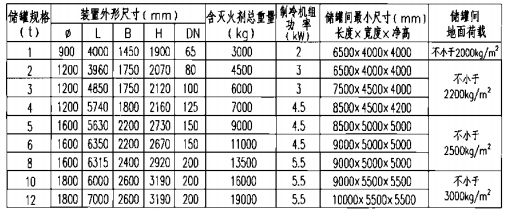

装置外形尺寸及相关技术参数表

说明：1.储罐间距离灭火剂充装槽车停放位置不宜超过50m。距离大于10m时应设置充装管道。
2.储罐间布置图详见本图集“IG-100气体灭火系统设计计算举例”。
