规范>气体消防系统选用、安装与建筑灭火器配置 07S207

整体式低压二氧化碳灭火系统原理图

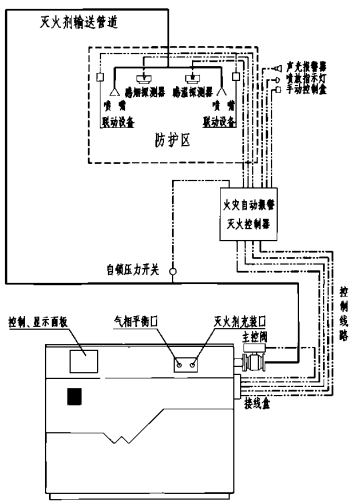

单元独立系统原理图

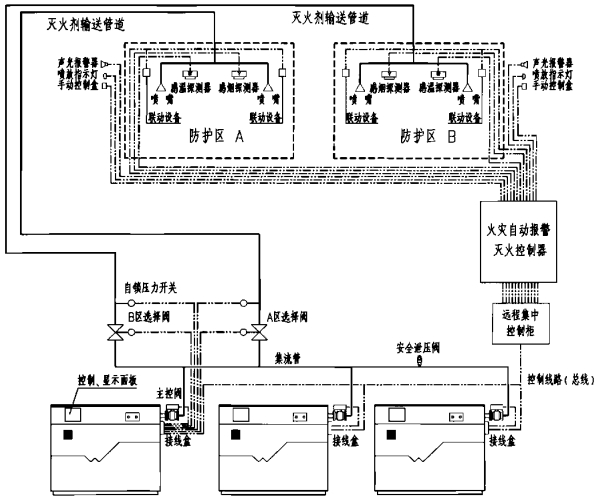

组合分配系统原理图

说明：1.低压二氧化碳灭火系统主要组件功能详见本图集“低压二氧化碳灭火系统说明”。
2.制冷机组及装置控制器（柜）的供电电源为AC220V。
3.本图集整体式低压二氧化碳灭火系统根据四川威龙消防设备有限公司提供的技术资料进行编制。

上一篇储罐式低压二氧化碳灭火系统专用组件外形图（储罐、主控阀、维修阀、选择阀）

下一篇整体式低压二氧化碳灭火装置外形图
