>气体消防系统选用、安装与建筑灭火器配置 07S207
推车式、手提式灭火器型号规格与灭火级别

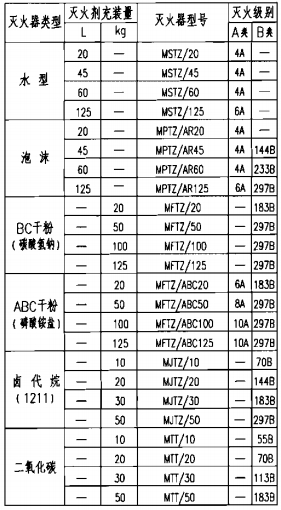

推车贮压式灭火器型号规格与灭火级别

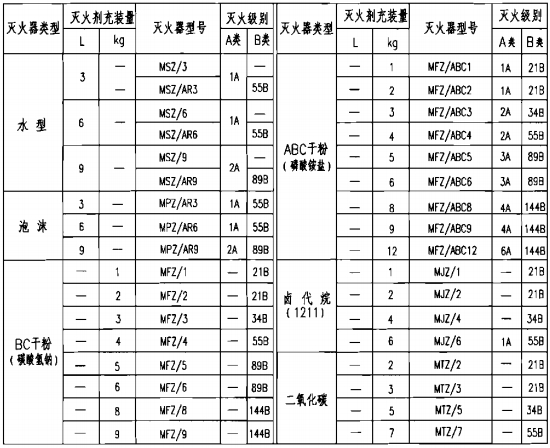

手提贮压式灭火器型号规格与灭火级别
注：表中灭火器型号采用国家产品标准《手提式灭火器第1部分：性能和结构要求》GB 4351.1-2005、《推车式灭火器》GB 8109-2005规定的表示方法，与《建筑灭火器配置设计规范》GB 50140-2005附录A中的表示方法稍有不同。
