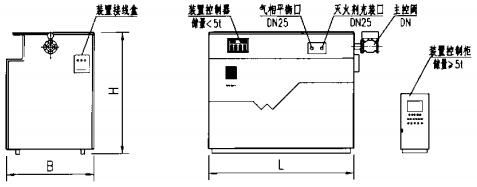

整体式低压二氧化碳灭火装置外形图

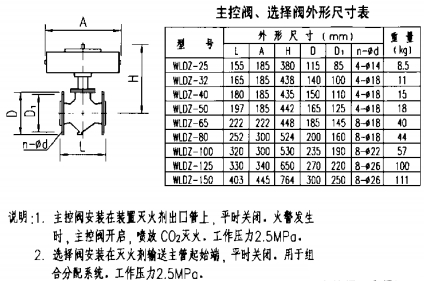

主控阀、选择阀

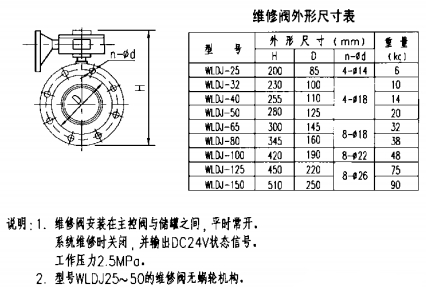

维修阀

整体式低压二氧化碳灭火装置外形图

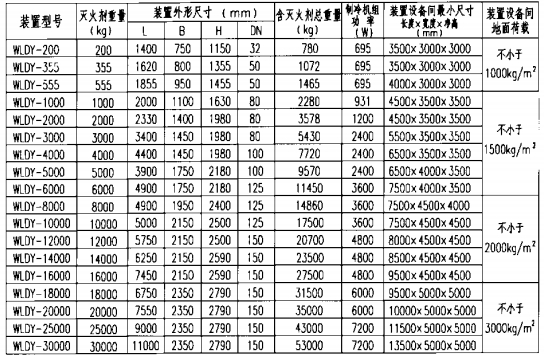

装置外形尺寸及相关技术参数表

说明：1.灭火剂储量≥5t的装置控制柜在装置外独立安装，其外形尺寸为600×600×1800（h）。
2.低压二氧化碳灭火系统装置设备间布置图详见本图集“IG-100气体灭火系统设计计算举例”。
3.装置设备间距离灭火剂充装槽车停放位置不宜超过50m。距离大于10m时应设置充装管道。
