>气体消防系统选用、安装与建筑灭火器配置 07S207
有管网注氮控氧防火系统原理图 （单元独立系统、组合分配系统）

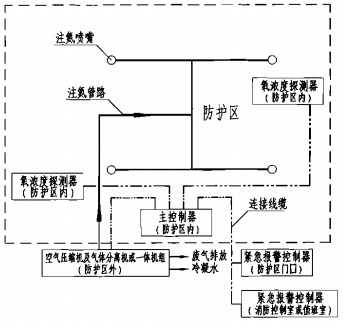

单元独立系统原理图

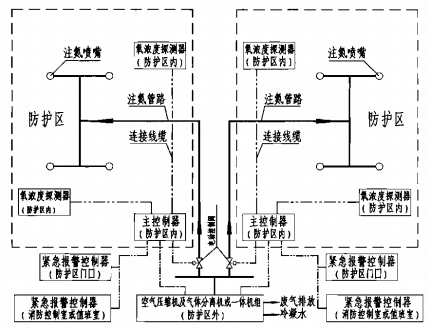

组合分配系统原理图

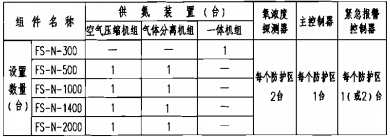

系统组件配置表
说明：1.供氮装置设置位置宜尽量靠近防护区，与防护区距离不应大于50m。
2.消防控制室（或值班室）是否设置紧急报警控制器对系统实施远程监控与报警，由工程设计人员确定。
