IG-541气体灭火系统专用组件外形图 (喷嘴)

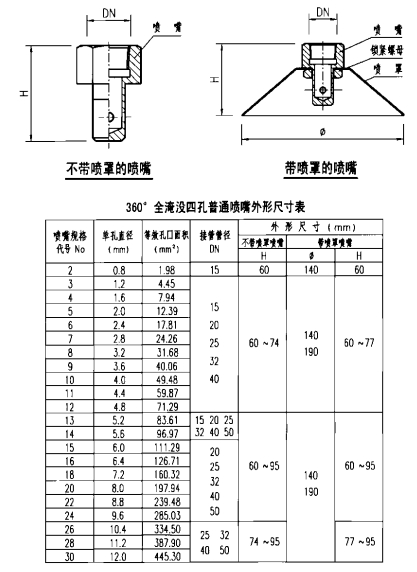

普通喷嘴

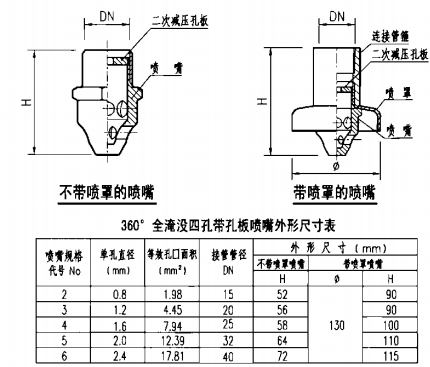

带孔板喷嘴
说明：1.喷嘴采用螺纹连接。有内螺纹和外螺纹两种形式。
2.喷罩具有导向作用，能使喷出的灭火剂以更快的速度喷向被保护对象。不带喷罩的喷嘴喷出的灭火剂主要依靠灭火剂的自然沉降到达被保护物体。吊顶下宜选用带喷罩的喷嘴。
3.带孔板喷嘴可对IG-541气体灭火系统进行二次减压。通过控制孔板的开孔尺寸，有效控制每个喷嘴的灭火剂流量、喷射压力和喷放时间。在均衡管网系统中，每个喷嘴的开孔尺寸相同；在非均衡管网系统中，每个喷嘴的开孔尺寸经专用计算软件精确计算各有区别。
4.本图普通喷嘴依据上海金盾消防安全设备有限公司提供的技术资料进行编制；带孔板喷嘴依据浙江信达可恩消防实业有限公司提供的技术资料进行编制。其他企业喷嘴外形和外形尺寸可能略有差异，但等效孔口面积及单孔直径是一致的。
