规范>气体消防系统选用、安装与建筑灭火器配置 07S207

带灭火器箱组合式消防柜外形图

带灭火器箱组合式消防柜外形图
（04S202/20、21、24、25、26）

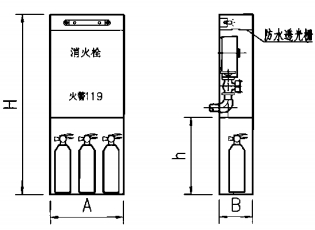

带应急照明及灭火器箱组合式消防柜外形图
（04S202/22、23）

落地型带灭火器箱组合式消防柜外形图
（04S202/27）

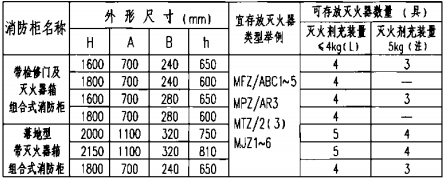

组合式消防柜外形尺寸表

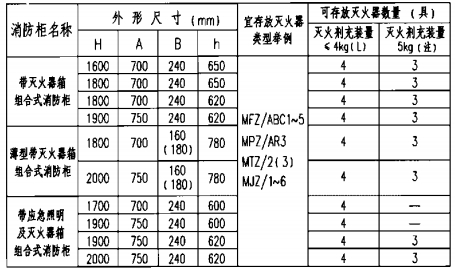

组合式消防柜外形尺寸表

注：卤代烷1211灭火器充装量为6kg。
说明：带灭火器箱组合式消防柜栓箱配置图、安装图详见国标图集04S202《室内消火栓安装》。
