>气体消防系统选用、安装与建筑灭火器配置 07S207
IG-100气体灭火系统淹没系数、管径估算表
IG-100

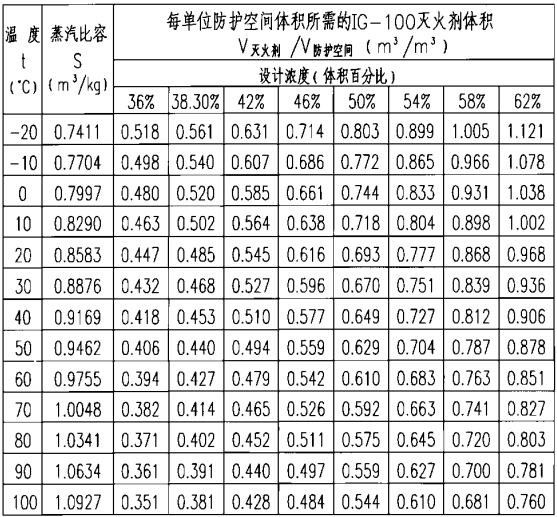

气体灭火系统的淹没系数
IG-100

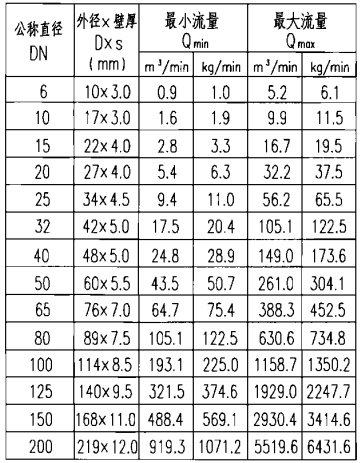

气体灭火系统管径估算表
注：管径估算表中的管材应符合现行国家标准《输送流体用无缝钢管》GB/T 8163的要求，钢号为20
#
钢。
