规范>气体消防系统选用、安装与建筑灭火器配置 07S207

高压二氧化碳灭火系统原理图

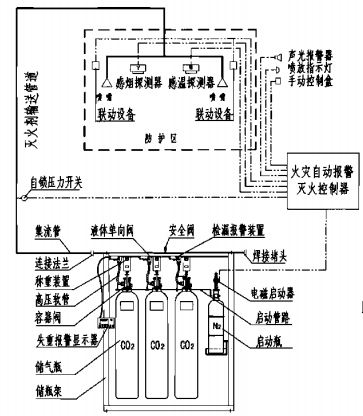

单元独立系统原理图
单元独立系统原理图

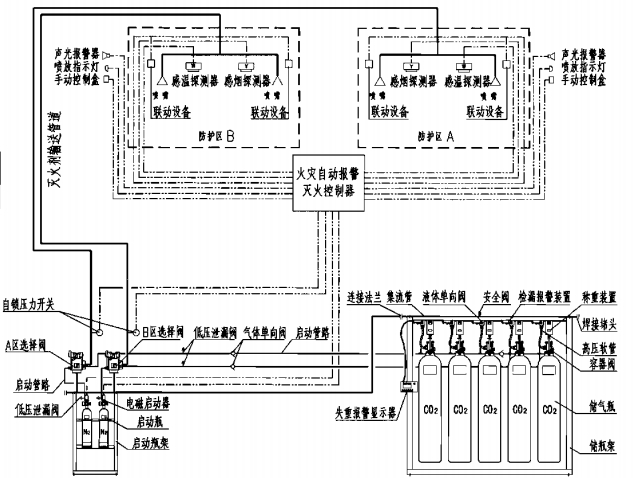

组合分配系统原理图
组合分配系统原理图

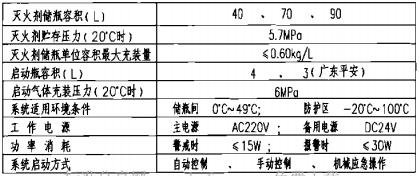

高压二氧化碳灭火系统主要技术参数
高压二氧化碳灭火系统主要技术参数
说明： 高压二氧化碳灭火系统主要组件功能详见本图集“外贮压式七氟丙烷灭火系统说明”。

上一篇 6 设置在有粉尘或喷漆作业等场所的喷嘴，应增设不影响喷射效果的防尘罩。

下一篇 高压二氧化碳灭火系统专用组件外形图 （储存装置）
