IG-100 气体灭火系统设计计算举例
某建筑物内数据中心长12m，宽8m，净高3.5m，设计环境温度24℃～26℃，拟采用IG-100气体灭火系统。
1.确定系统设计主要技术参数：
该建筑仅数据中心一个防护区，设计采用IG-100气体单元独立灭火系统。
灭火设计浓度 C=38.3%（按电子产品火灾）
防护区最低环境温度 T= 24℃
防护区海拔高度修正系数 K=1.0（详见本图集总说明第8.8.5）
防护区围护结构承受内压的允许压强 Pf=1200Pa
IG-100气体灭火剂充装密度 1.1652kg/m3（15MPa，20℃时）
2.防护区面积、容积计算：
F=12×8=96（m2）；V=12×8×3.5=336（m3）
3.IG-100灭火设计用量计算：
防护区环境温度为24℃时IG-100的蒸汽比容：
S=0.799678+0.00293T=0.87（m3/kg）

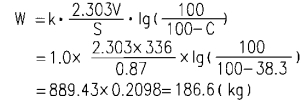

防护区内全淹没灭火设计用量：
按设计用量的2%估算喷放剩余量，则系统灭火剂储存量为：
186.6×1.02=190.33（kg）
4.计算储瓶数：
根据本图集IG-100气体灭火系统说明每只80L钢瓶充装13.4kg灭火剂，得出：
n=190.33÷13.4=14.20（只）
设计采用15只储气钢瓶，灭火剂实际储存量为201kg。
5.计算防护区应布置喷嘴数量：
根据本图集IG-100气体灭火系统说明第5.1.1单个喷嘴保护面积不宜大于30m2，得出：
n=96/30=3.2（个）
设计按4只喷嘴布置，每只喷嘴的IG-100气体灭火剂喷放流量为：
Q=（13.4×15）÷4=50.25（kg/只）
根据本图集IG-100气体灭火系统说明管径估算表 ，选用DN25或DN32的喷嘴接管。
6.防护区泄压口：
泄压面积
选用本图集柜式（无管网）预制灭火系统说明CX545107型泄压阀一个，实际泄压面积为0.098m2。
注：本例题方案和初步设计阶段IG-100系统灭火剂用量按淹没系数乘以防护区容积，再除以IG-100的蒸汽比容估算为：24℃时38.3%灭火设计浓度IG-100的淹没系数0.478，蒸汽比容0.87，W=0.478×336÷0.87=184.61（kg），与上面计算结果186.6kg基本接近。
